Основной рама — HITACHI CX2000

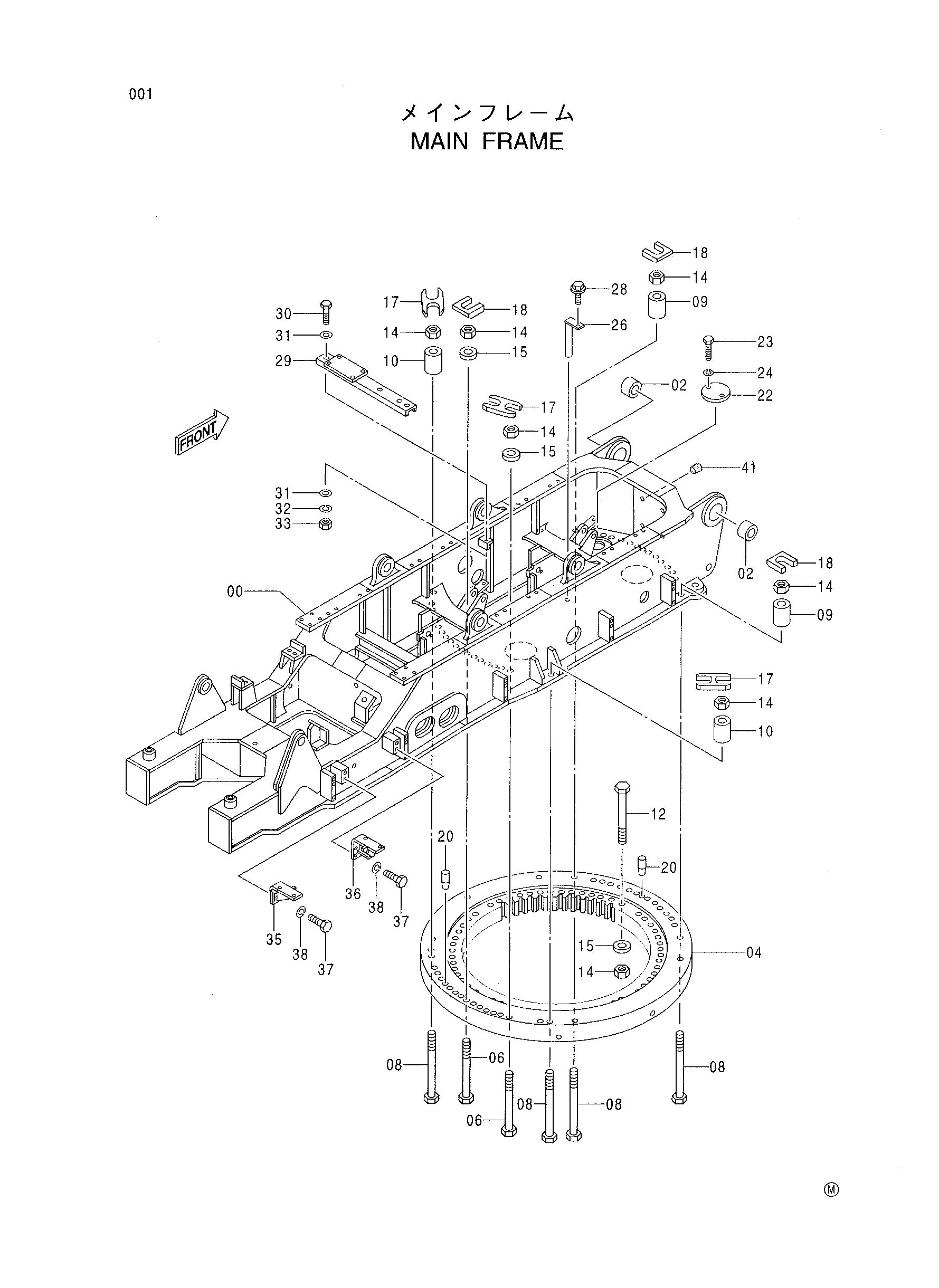

Заводская схема «Основной рама» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005912 | Рама основной | 1 |
| 02 | 4402324 | Втулка | 2 |
| 04 | 5005873 | Подшипник. свингкиркл | 1 |
| 06 | 4402402 | Болт | 25 |
| 08 | 4402401 | Болт | 6 |
| 09 | 4402411 | Проставка | 2 |
| 10 | 4325658 | Проставка | 4 |
| 12 | 4092081 | Болт | 56 |
| 14 | J953036 | Гайка | 87 |
| 15 | 4325659 | Проставка | 81 |
| 17 | 4403027 | Ограничитель | 14 |
| 18 | 4403033 | Ограничитель | 3 |
| 20 | 4097431 | Палец | 2 |
| 22 | 4262725 | Крышка | 1 |
| 23 | J901025 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 26 | 9720707 | Палец | 1 |
| 28 | J021030 | Болт с шайбой | 1 |
| 29 | 8069650 | Кронштейн | 1 |
| 30 | J901440 | Болт | 2 |
| 31 | A590114 | Плоская шайба | 4 |
| 32 | A590914 | Пружинная шайба | 2 |
| 33 | J950014 | Гайка | 2 |
| 35 | 8070391 | Кронштейн | 1 |
| 36 | 8070398 | Кронштейн | 1 |
| 37 | J901640 | Болт | 4 |
| 38 | A590916 | Пружинная шайба | 4 |
| 41 | 428028 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
