Портал (нижний) — HITACHI CX2000

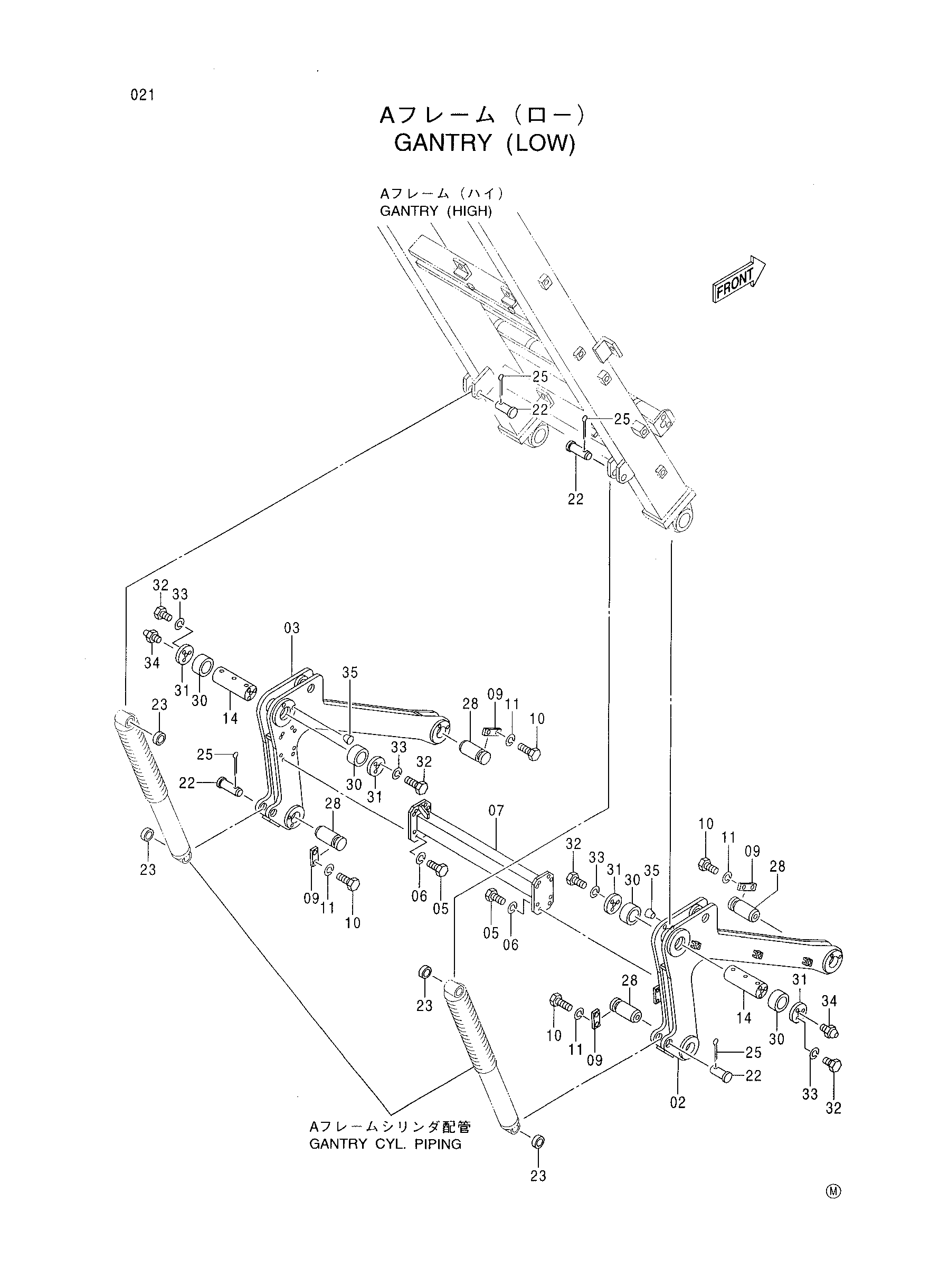

Заводская схема «Портал (нижний)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 6017723 | Стойка | 1 |
| 03 | 6017724 | Стойка | 1 |
| 05 | J901635 | Болт | 16 |
| 06 | A590916 | Пружинная шайба | 16 |
| 07 | 8074162 | Штанга | 1 |
| 09 | X4247 | Стопорная пластина | 4 |
| 10 | J901635 | Болт | 8 |
| 11 | A590916 | Пружинная шайба | 8 |
| 14 | 4422014 | Палец | 2 |
| 22 | 4117340 | Палец | 4 |
| 23 | 4227786 | Проставка | 4 |
| 25 | A768063 | Шплинт | 4 |
| 28 | 4415366 | Палец | 4 |
| 30 | 4422017 | Проставка | 4 |
| 31 | 4413413 | Фиксатор | 4 |
| 32 | J901645 | Болт | 12 |
| 33 | A590916 | Пружинная шайба | 12 |
| 34 | J75482 | Пресс-маслёнка | 2 |
| 35 | 425176 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
