Пилотные гидролинии (5-1) — HITACHI CX2000

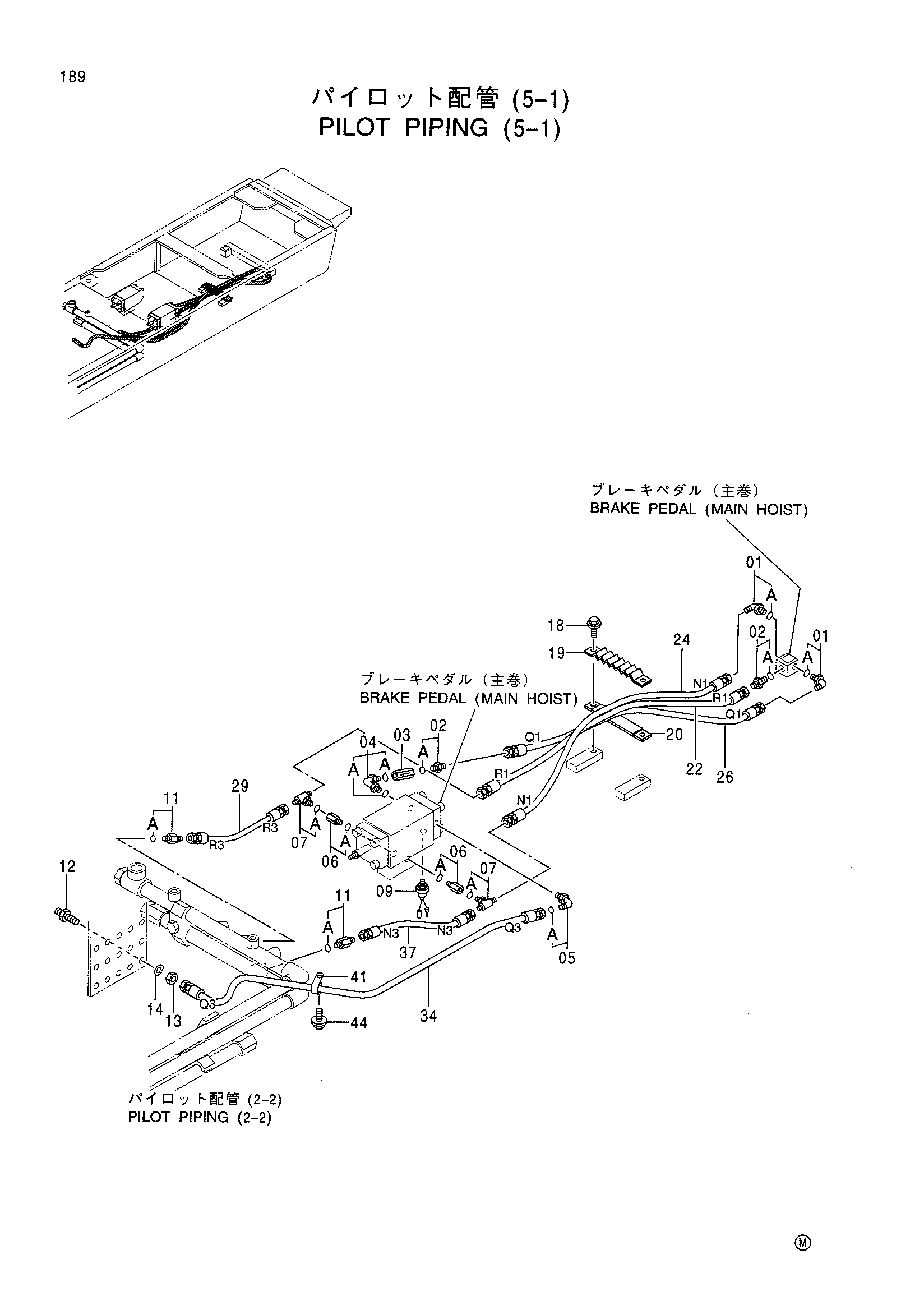

Заводская схема «Пилотные гидролинии (5-1)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4200465 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4354795 | Обратный клапан | 1 |
| 04 | 4314099 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 2 |
| 05 | 4314098 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4202564 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4226388 | Тройник | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4317118 | Выключатель давление | 1 |
| 11 | 4276965 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4317426 | Адаптер | 1 |
| 13 | 4202531 | Гайка | 1 |
| 14 | A590916 | Пружинная шайба | 1 |
| 18 | J021025 | Болт с шайбой | 2 |
| 19 | 9727639 | Хомут шланга | 1 |
| 20 | 9727637 | Пластина | 1 |
| 22 | 4249354 | Шланг (R1) | 1 |
| 24 | 4269802 | Шланг (N1) | 1 |
| 26 | 4269799 | Шланг (Q1) | 1 |
| 29 | 4357773 | Шланг (R3) | 1 |
| 34 | 4399612 | Шланг (Q3) | 1 |
| 37 | 4299147 | Шланг (N3) | 1 |
| 41 | 4190275 | Зажим | 1 |
| 44 | J011025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
