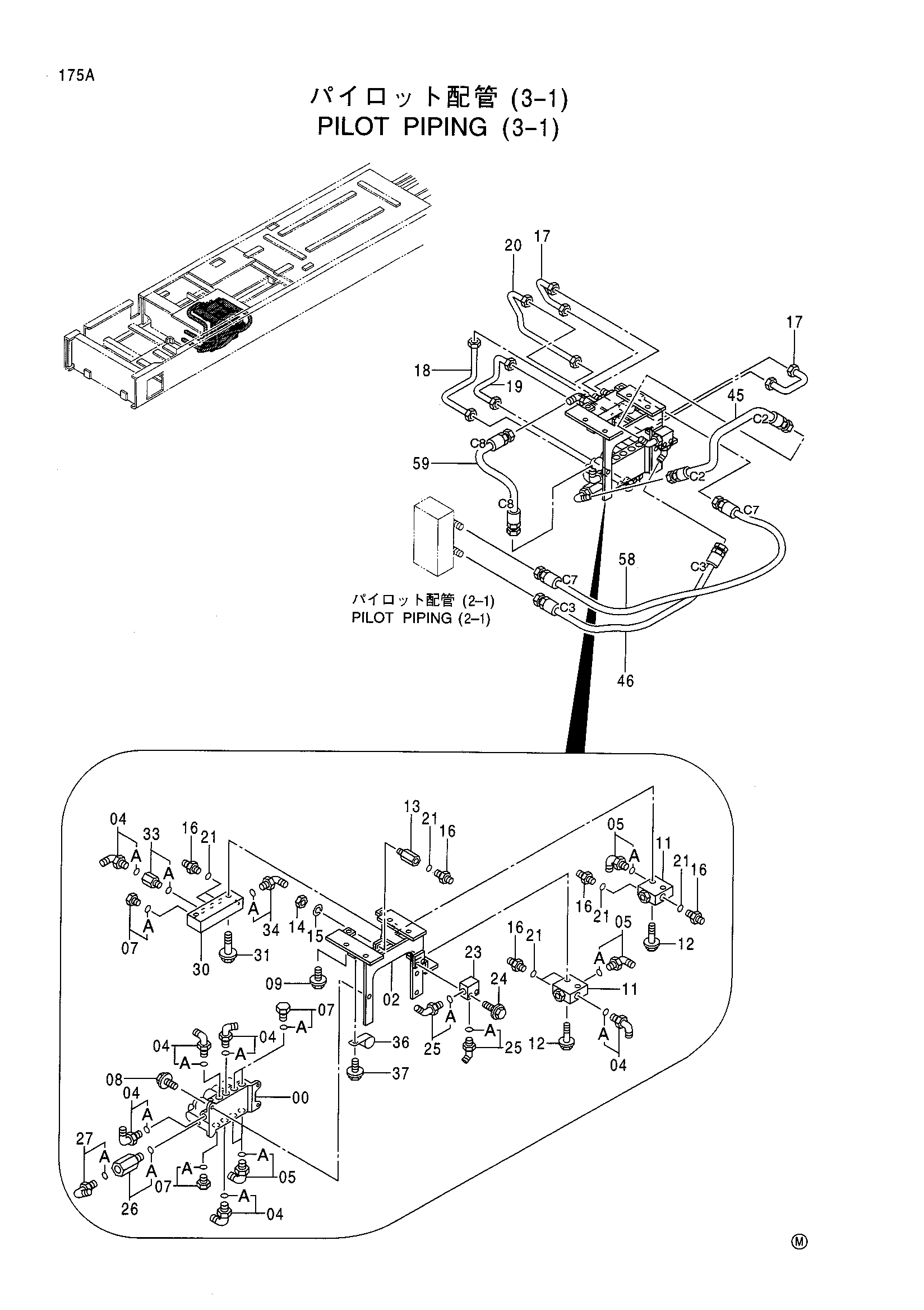

Пилотные гидролинии (3-1) — HITACHI CX2000
Заводская схема «Пилотные гидролинии (3-1)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4391302 | Электромагнитный клапан | 1 |
| 02 | 8071548 | Кронштейн | 1 |
| 04 | 4156434 | Угловой штуцер | 6 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4317622 | Штуцер трубки | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4093624 | Пробка | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | J010830 | Болт с шайбой | 3 |
| 09 | J011030 | Болт с шайбой | 4 |
| 11 | 4368190 | Пилотный клапан | 2 |
| 12 | J011055 | Болт с шайбой | 4 |
| 13 | 4402492 | Переходник | 1 |
| 14 | 4202531 | Гайка | 1 |
| 15 | A590916 | Пружинная шайба | 1 |
| 16 | 4317623 | Штуцер трубки | 7 |
| 17 | 4402973 | Трубка | 2 |
| 18 | 4403016 | Трубка | 1 |
| 19 | 3082657 | Трубка | 1 |
| 20 | 4402981 | Трубка | 1 |
| 21 | 964255 | Уплотнительное кольцо | 7 |
| 23 | 3077199 | Коллектор | 1 |
| 24 | J020840 | Болт с шайбой | 2 |
| 25 | 4200472 | Угловой штуцер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4263452 | Переходник S | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4154671 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 3035921 | Коллектор | 1 |
| 31 | J011050 | Болт с шайбой | 2 |
| 33 | 4202564 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4219345 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4190275 | Зажим | 1 |
| 37 | J011020 | Болт с шайбой | 1 |
| 45 | 4375294 | Шланг (C2) | 1 |
| 46 | 4375296 | Шланг (C3) | 1 |
| 58 | 4304464 | Шланг (C7) | 1 |
| 59 | 4385504 | Шланг (C8) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
