Обратные трубопроводы (1) — HITACHI CX2000

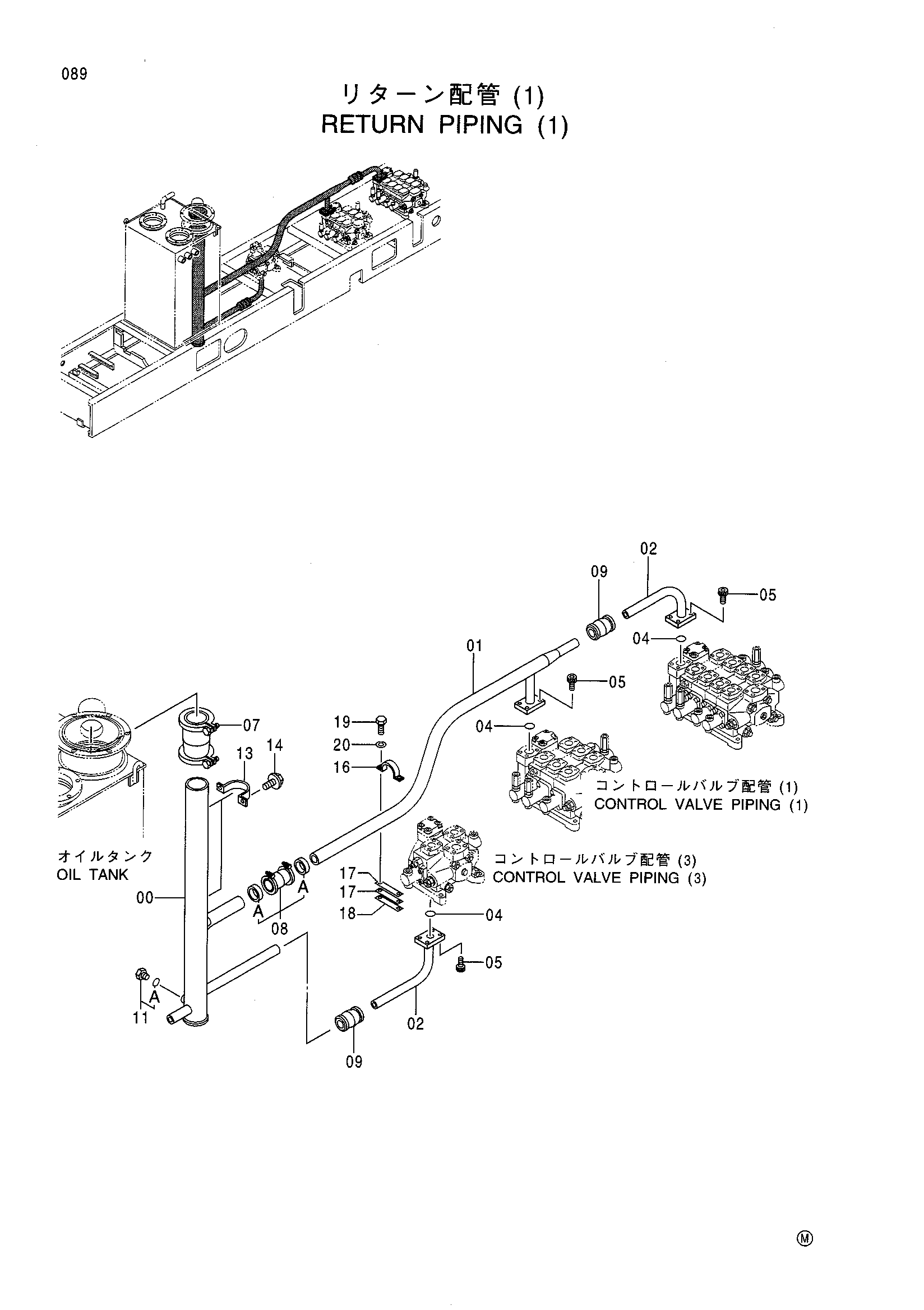

Заводская схема «Обратные трубопроводы (1)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8065584 | Трубка | 1 |
| 01 | 8065585 | Трубка | 1 |
| 02 | 9746356 | Трубка | 2 |
| 04 | A811040 | Уплотнительное кольцо | 3 |
| 05 | M341236 | Болт с внутренним шестигранником | 12 |
| 07 | 4071214 | Муфта | 1 |
| 08 | 4067833 | Муфта | 1 |
| 08A | 4196261 | Уплотнение | 2 |
| 09 | 4069801 | Муфта | 2 |
| 11 | 4174542 | Пробка | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4000910 | Хомут трубки | 2 |
| 14 | J011025 | Болт с шайбой | 4 |
| 16 | 4053865 | Хомут трубки | 1 |
| 17 | 4177671 | Регулировочная шайба 2.3 | 2 |
| 18 | 4177672 | Регулировочная шайба 4.5 | 1 |
| 19 | J901030 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
