Направляющая каток — HITACHI CX2000

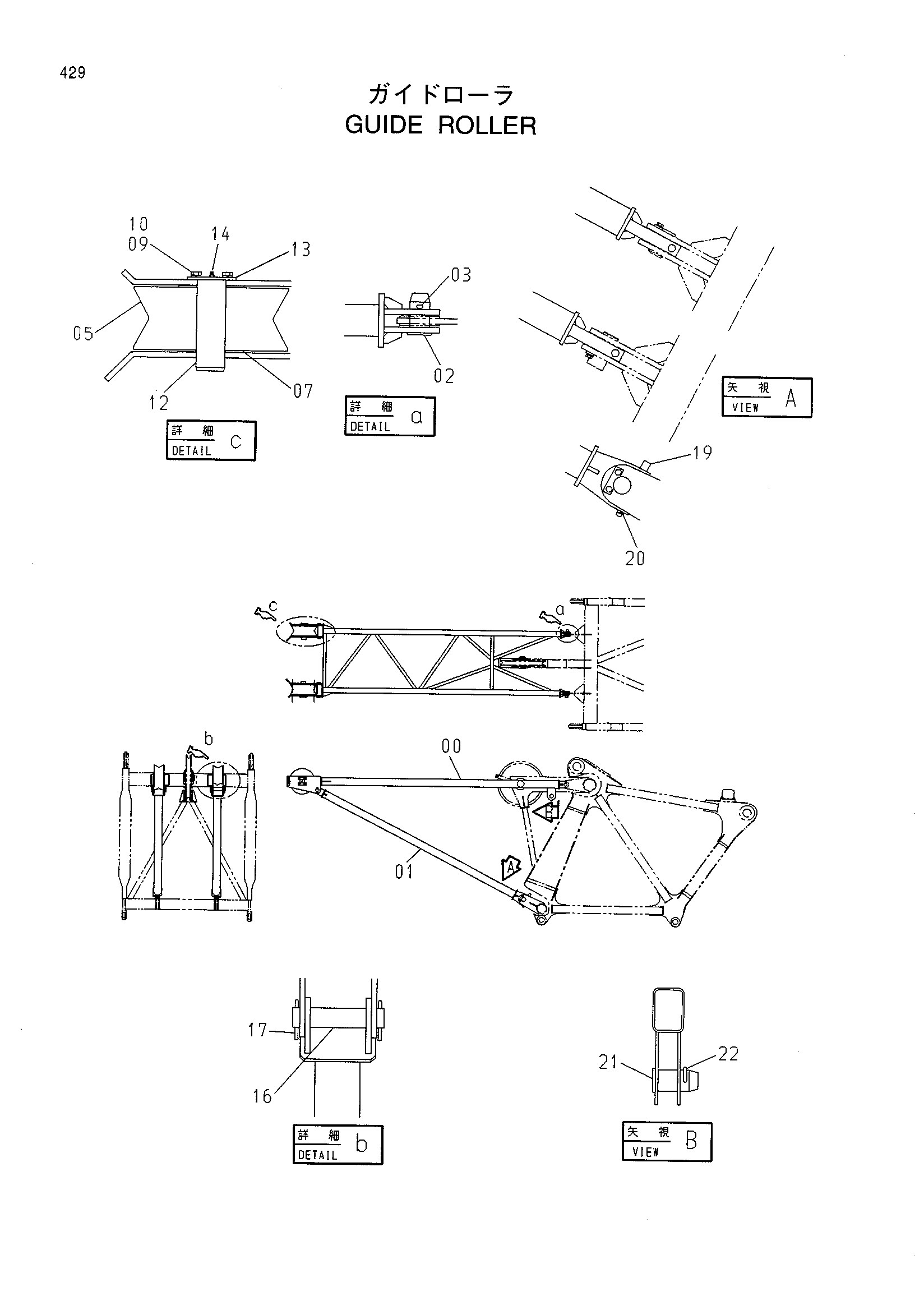

Заводская схема «Направляющая каток» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040661 | Каток направляющая | 1 |
| 01 | 8084560 | Стойка | 2 |
| 02 | 4091342 | Палец | 2 |
| 03 | 3002554 | Стопорный палец | 2 |
| 05 | 4134799 | Ролик | 2 |
| 07 | 4271367 | Проставка | 4 |
| 09 | J901225 | Болт | 8 |
| 10 | A590912 | Пружинная шайба | 8 |
| 12 | 4201209 | Палец | 2 |
| 13 | 4201208 | Стопорная пластина | 4 |
| 14 | J75481 | Пресс-маслёнка | 2 |
| 16 | 4271726 | Палец | 2 |
| 17 | A768063 | Шплинт | 4 |
| 19 | 4456734 | Палец | 2 |
| 20 | 4077248 | Стопорный палец | 2 |
| 21 | 4456732 | Палец | 2 |
| 22 | 3002554 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
