Гидромотор (2/2) — HITACHI CX2000

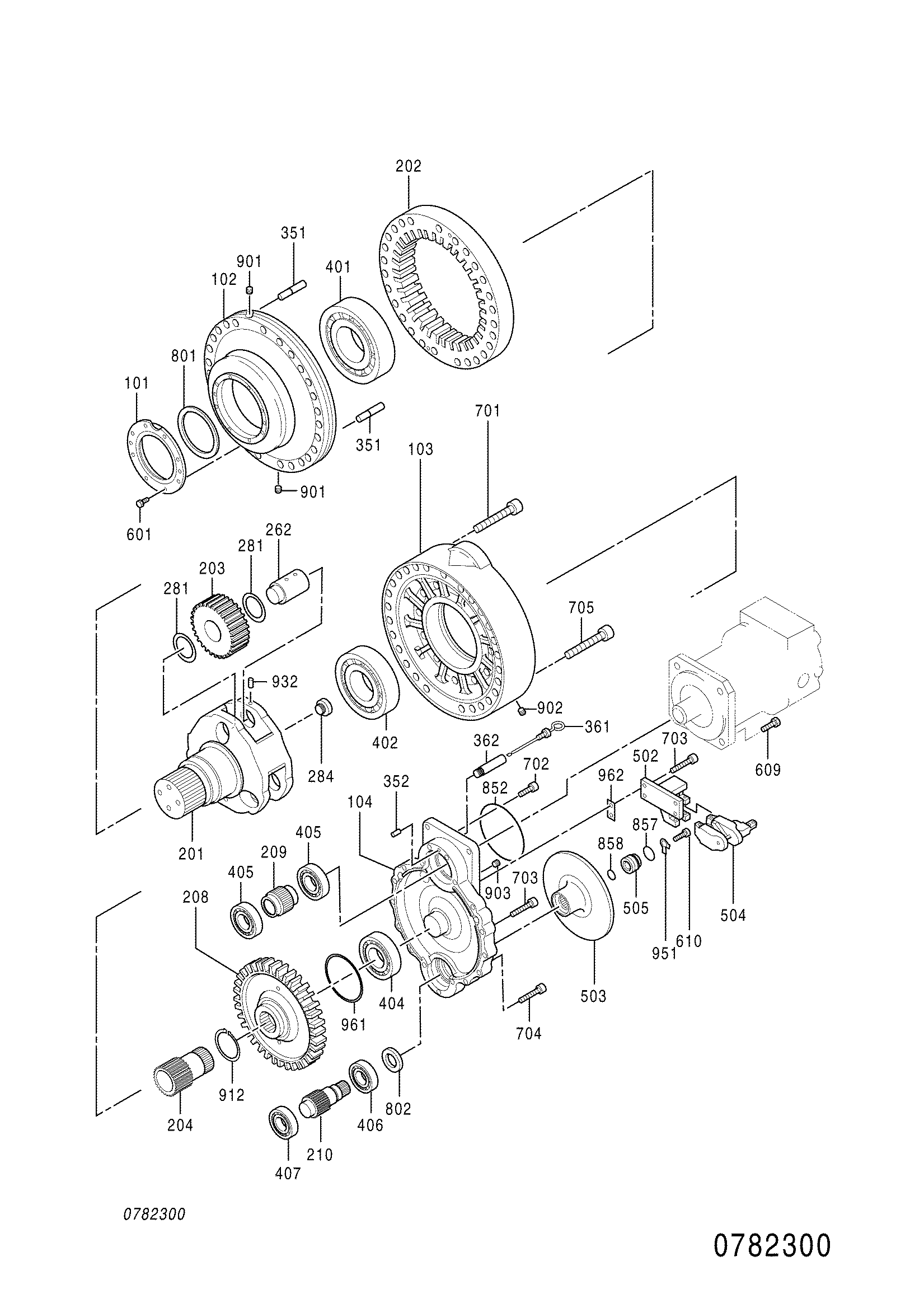

Заводская схема «Гидромотор (2/2)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4392604 | Гидромотор (2/2) | 1 | |
| 101 | 0698201 | Крышка | 1 |
| 102 | 0698202 | Корпус | 1 |
| 103 | 0698203 | Корпус | 1 |
| 104 | 0698204 | Корпус | 1 |
| 201 | 0698205 | Вал | 1 |
| 202 | 0698206 | Коронная шестерня | 1 |
| 203 | 0698207 | Планетарная шестерня | 3 |
| 204 | 0698208 | Солнечная шестерня | 1 |
| 208 | 0698209 | Шестерня | 1 |
| 209 | 0628806 | Ведущая шестерня | 1 |
| 210 | 0698210 | Ведущая шестерня | 1 |
| 262 | 0698211 | Палец | 3 |
| 281 | 0698212 | Упорная пластина | 6 |
| 284 | 0252409 | Упорный буттон | 1 |
| 351 | 0698213 | Установочный штифт | 2 |
| 352 | 0111519 | Палец | 1 |
| 361 | 0628809 | Штанга | 1 |
| 362 | 0628810 | Трубка | 1 |
| 401 | 0628811 | Подшипник | 1 |
| 402 | 0698214 | Подшипник | 1 |
| 404 | 0698215 | Подшипник | 1 |
| 405 | 0628812 | Шариковый подшипник | 2 |
| 406 | 0628813 | Шариковый подшипник | 1 |
| 407 | 0698216 | Шариковый подшипник | 1 |
| 502 | 0698217 | Фиксатор | 1 |
| 503 | 0698218 | Дисковый | 1 |
| 504 | 0698219 | Тормоз | 1 |
| 505 | 0698220 | Пластина | 1 |
| 601 | 0698221 | Болт | 8 |
| 609 | 0251811 | Болт | 4 |
| 610 | 0698222 | Болт | 1 |
| 701 | 0313414 | Болт с внутренним шестигранником | 1 |
| 702 | 0229813 | Болт с внутренним шестигранником | 4 |
| 703 | M341236 | Болт с внутренним шестигранником | 14 |
| 704 | 0125427 | Болт с внутренним шестигранником | 3 |
| 705 | 0698223 | Болт | 6 |
| 801 | 0698224 | Масляное уплотнение | 1 |
| 802 | 0628815 | Масляное уплотнение | 1 |
| 852 | 0101718 | Уплотнительное кольцо | 1 |
| 857 | A811040 | Уплотнительное кольцо | 1 |
| 858 | 966689 | Уплотнительное кольцо | 1 |
| 901 | 0147211 | Пробка | 2 |
| 902 | 0117122 | Пробка | 1 |
| 903 | 0147210 | Пробка | 1 |
| 912 | 991349 | Стопорное кольцо | 1 |
| 932 | 0698225 | Пружинный штифт | 3 |
| 951 | 0698226 | Шайба | 1 |
| 961 | 0698227 | Регулировочная шайба | 1 |
| 962 | 0698228 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
