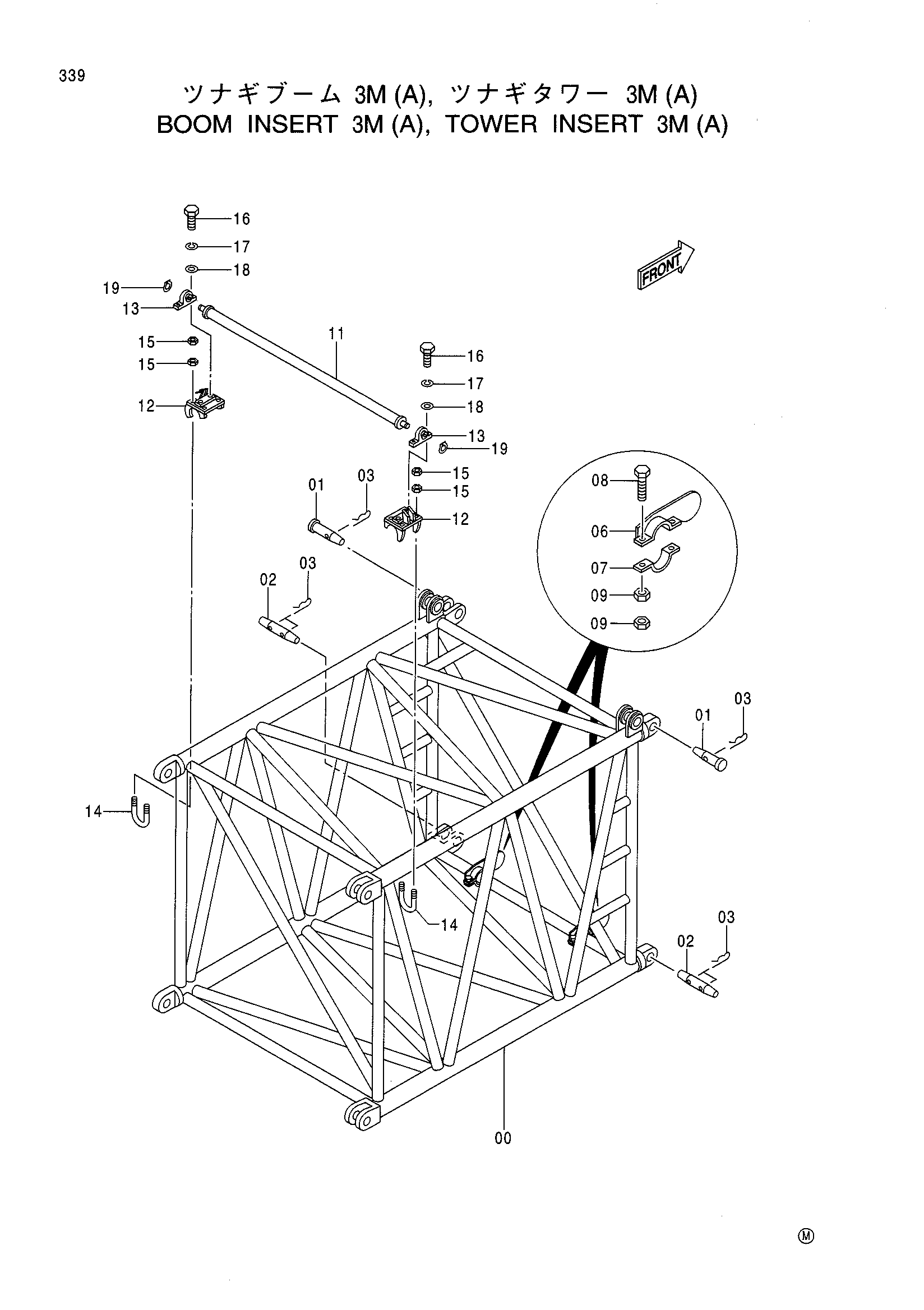

Башенный вставка 3M (A) — HITACHI CX2000
Заводская схема «Башенный вставка 3M (A)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9171260 | Стрела вставка в сборе | 1 | |
| 00 | 7034772 | Стрела вставка | 1 |
| 01 | 4048095 | Палец | 2 |
| 02 | 4252183 | Палец | 2 |
| 03 | 3006890 | Стопорный палец | 6 |
| 06 | 9747114 | Ограничитель | 2 |
| 07 | 4374272 | Хомут трубки | 2 |
| 08 | J901030 | Болт | 4 |
| 09 | J950010 | Гайка | 8 |
| 11 | 9749357 | Ролик | 1 |
| 12 | 8071064 | Кронштейн | 2 |
| 13 | 4420385 | Подшипник. блок | 2 |
| 14 | 4138998 | U-образный болт | 4 |
| 15 | J950010 | Гайка | 16 |
| 16 | J901440 | Болт | 4 |
| 17 | A590914 | Пружинная шайба | 4 |
| 18 | A590114 | Плоская шайба | 4 |
| 19 | 991342 | Стопорное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
