Пилотные гидролинии (2-3) — HITACHI CX2000

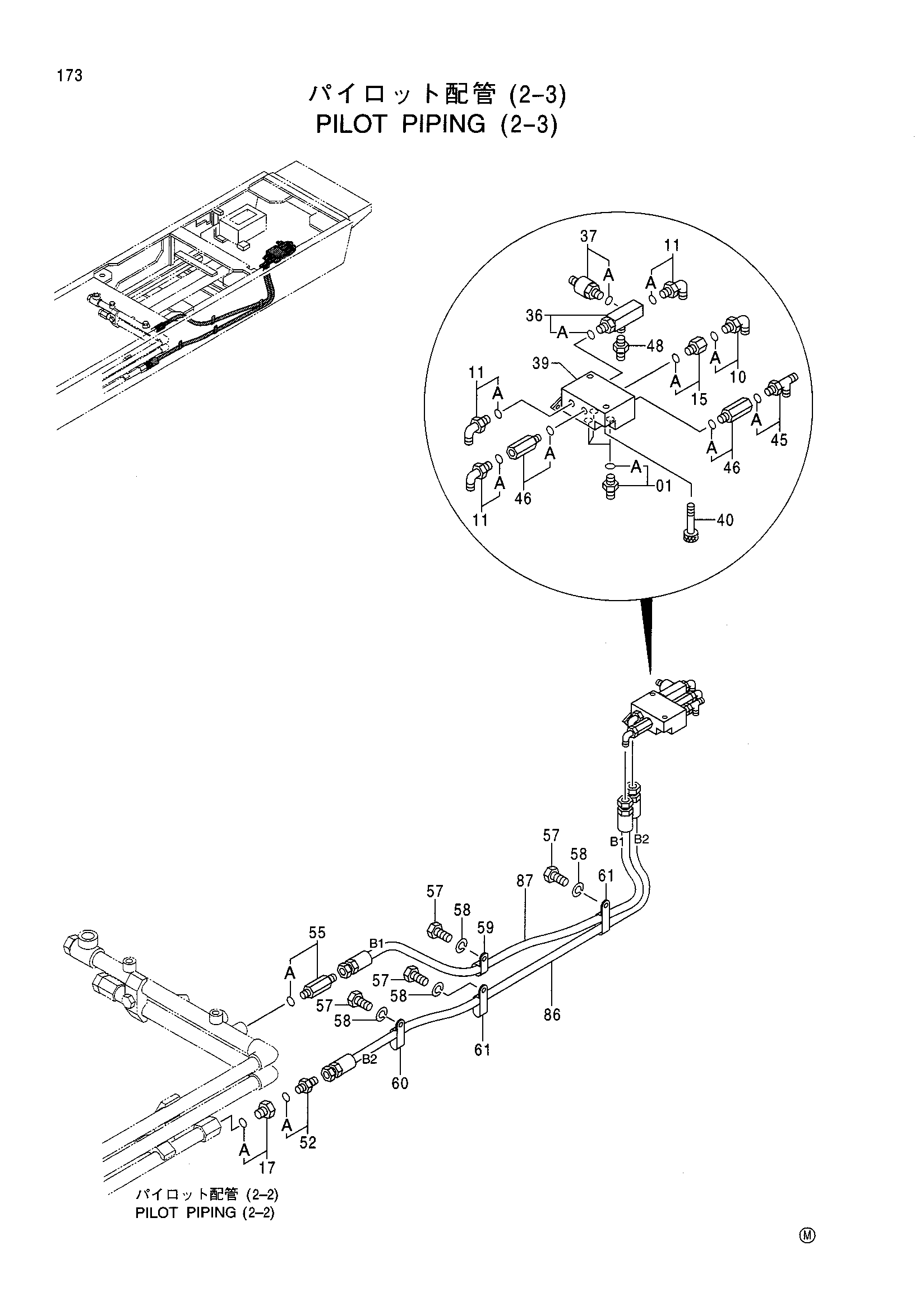

Заводская схема «Пилотные гидролинии (2-3)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4156434 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4154671 | Угловой штуцер | 3 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4263446 | Переходник S | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4263450 | Переходник S | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4343654 | Переходник S | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4254563 | Выключатель давление | 1 |
| 37A | 4113154 | Уплотнительное кольцо | 1 |
| 39 | 4254611 | Запорный клапан | 1 |
| 40 | M341045 | Болт с внутренним шестигранником | 2 |
| 45 | 4225403 | Тройник | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4261357 | Адаптер | 2 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4215650 | Адаптер | 1 |
| 52 | 4200469 | Адаптер | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 55 | 4276965 | Адаптер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | J901020 | Болт | 4 |
| 58 | A590910 | Пружинная шайба | 4 |
| 59 | 4190275 | Зажим | 1 |
| 60 | 4190292 | Зажим | 1 |
| 61 | 4259817 | Зажим | 2 |
| 86 | 4319152 | Шланг (B2) | 1 |
| 87 | 4375299 | Шланг (B1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
