Платформа (кабина) — HITACHI CX2000

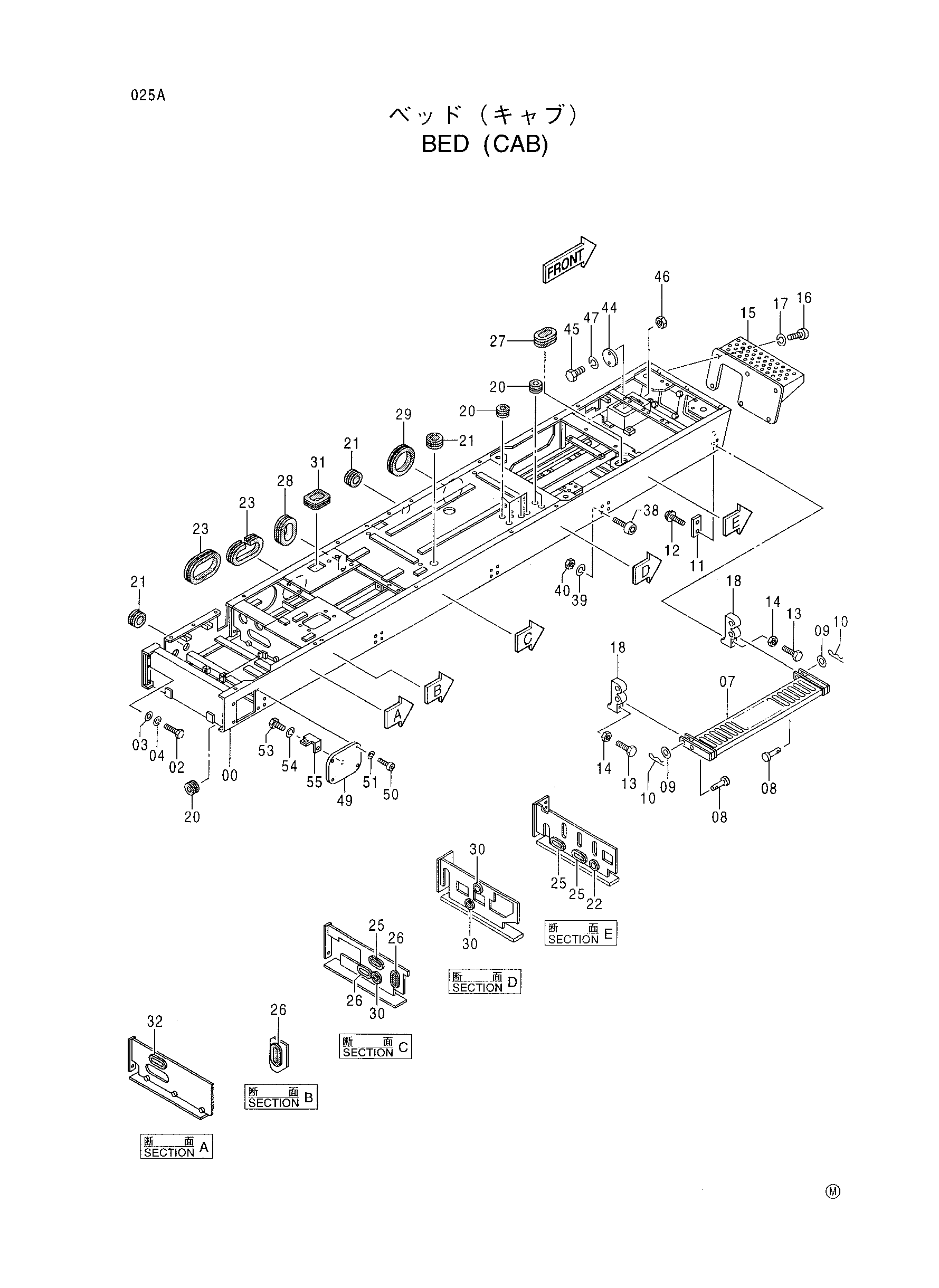

Заводская схема «Платформа (кабина)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5005901	Платформа кабина	1
02	J901645	Болт	15
03	A590116	Плоская шайба	15
04	A590916	Пружинная шайба	15
07	8068313	Ступень	1
08	4338267	Палец	2
09	A590116	Плоская шайба	2
10	4022700	Стопорный палец	2
11	4340080	Пластина	2
12	J011225	Болт с шайбой	4
13	J901240	Болт	2
14	J950012	Гайка	2
15	7034914	Ступень	1
16	4345743	Болт	6
17	A590910	Пружинная шайба	6
18	3078623	Кронштейн	2
20	4184582	Резиновая втулка	7
21	4087462	Резиновая втулка	3
22	4203587	Резиновая втулка	1
23	4403068	Резиновая прокладка	2
25	4209956	Резиновая втулка	3
26	4213560	Резиновая втулка	3
27	4270921	Резиновая втулка	1
28	4372143	Резиновая прокладка	1
29	4403069	Резиновая прокладка	1
30	4509404	Резиновая втулка	3
31	4368306	Резиновая прокладка	1
32	4270920	Резиновая втулка	1
38	4389283	Болт	12
39	A590912	Пружинная шайба	12
40	J950012	Гайка	12
44	4405012	Пластина	1
45	J900620	Болт	2
46	J950006	Гайка	2
47	A590906	Пружинная шайба	2
49	9752532	Крышка	1
50	4327727	Болт	4
51	A590906	Пружинная шайба	4
53	J901014	Болт	1
54	A590910	Пружинная шайба	1
55	4336875	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
