Портал (высокий) — HITACHI CX2000

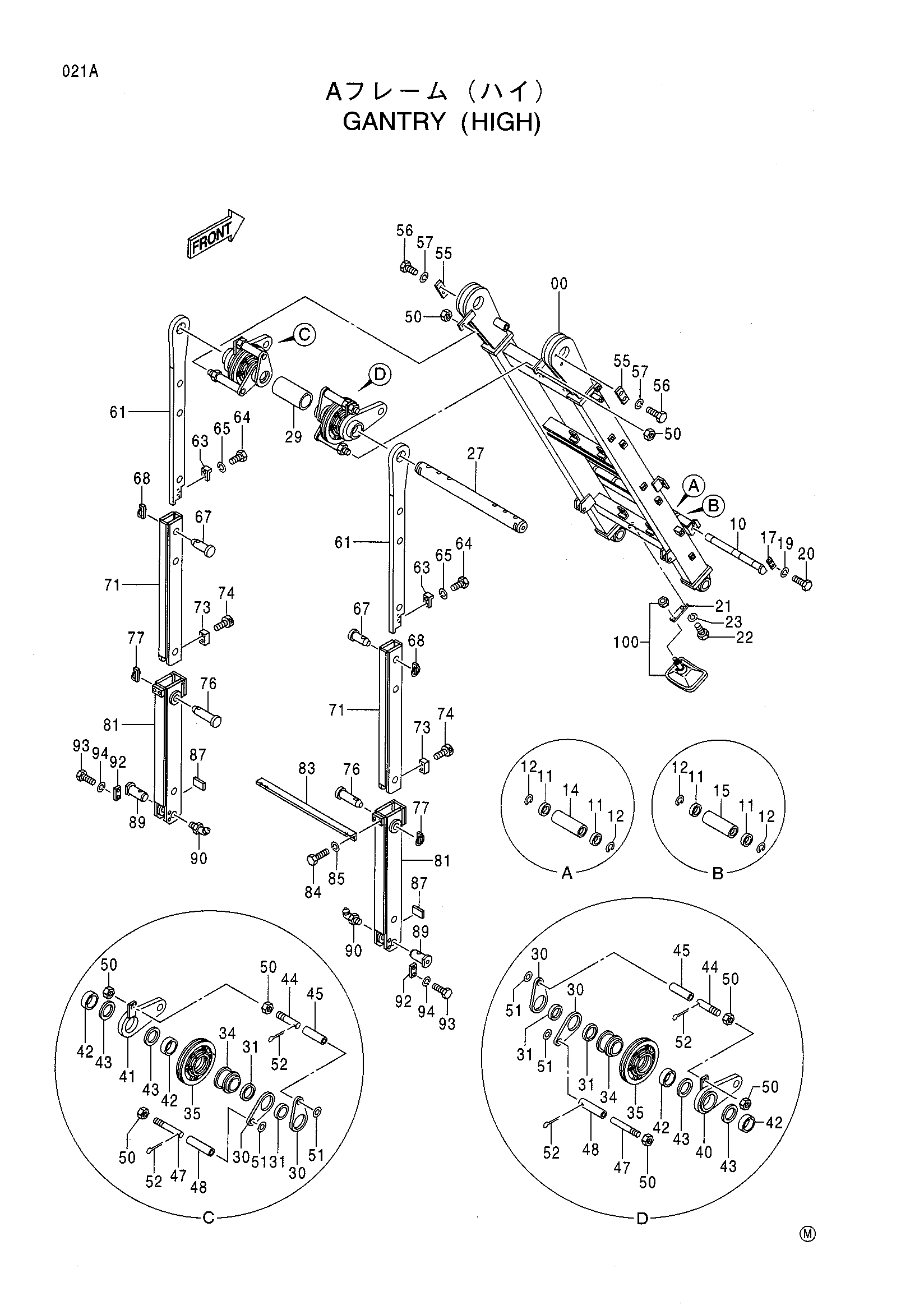

Заводская схема «Портал (высокий)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6018186	LEG передний	1
10	4227953	Палец	2
11	971195	Шариковый подшипник	8
12	940144	Стопорное кольцо	8
14	4201775	Ролик	2
15	4228111	Ролик	2
17	X4245	Стопорная пластина	2
19	A590910	Пружинная шайба	4
20	J901020	Болт	4
21	4381401	Стойка	2
22	J900614	Болт	4
23	A590906	Пружинная шайба	4
27	3085108	Мост	1
29	4415375	Проставка	1
30	4415353	Тяга	4
31	4415369	Проставка	4
34	4415280	Роликовый подшипник	2
35	3084891	Канатный блок	2
39	4415279	Втулка	2
40	8075366	Тяга	1
41	8075367	Тяга	1
42	4433859	Проставка	4
43	4433870	Пластина	4
44	4253600	Палец	2
45	4410257	Проставка	2
47	4176663	Палец	2
48	4262443	Проставка	2
50	J951024	Гайка	8
51	A590127	Плоская шайба	4
52	A765050	Шплинт	4
55	X4251	Стопорная пластина	2
56	J932445	Болт	4
57	A590924	Пружинная шайба	4
61	2043557	LEG задний	2
63	4098052	Ограничитель	2
64	J901640	Болт	4
65	A590916	Пружинная шайба	4
67	4402511	Палец	2
68	4023699	Палец кольцо	2
71	7034667	LEG задний	2
73	4324412	Ограничитель	2
74	M341640	Болт с внутренним шестигранником	4
76	4402512	Палец	2
77	4023699	Палец кольцо	2
81	7034668	LEG задний	2
83	4262403	Стойка	1
84	J901635	Болт	4
85	A590916	Пружинная шайба	4
87	4402703	Блок	2
89	4262401	Палец	2
90	J75581	Пресс-маслёнка	2
92	4345009	Стопорная пластина	2
93	J932035	Болт	4
94	A590920	Пружинная шайба	4
100	4152892	Зеркало	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
