Крюк 60T — HITACHI CX2000

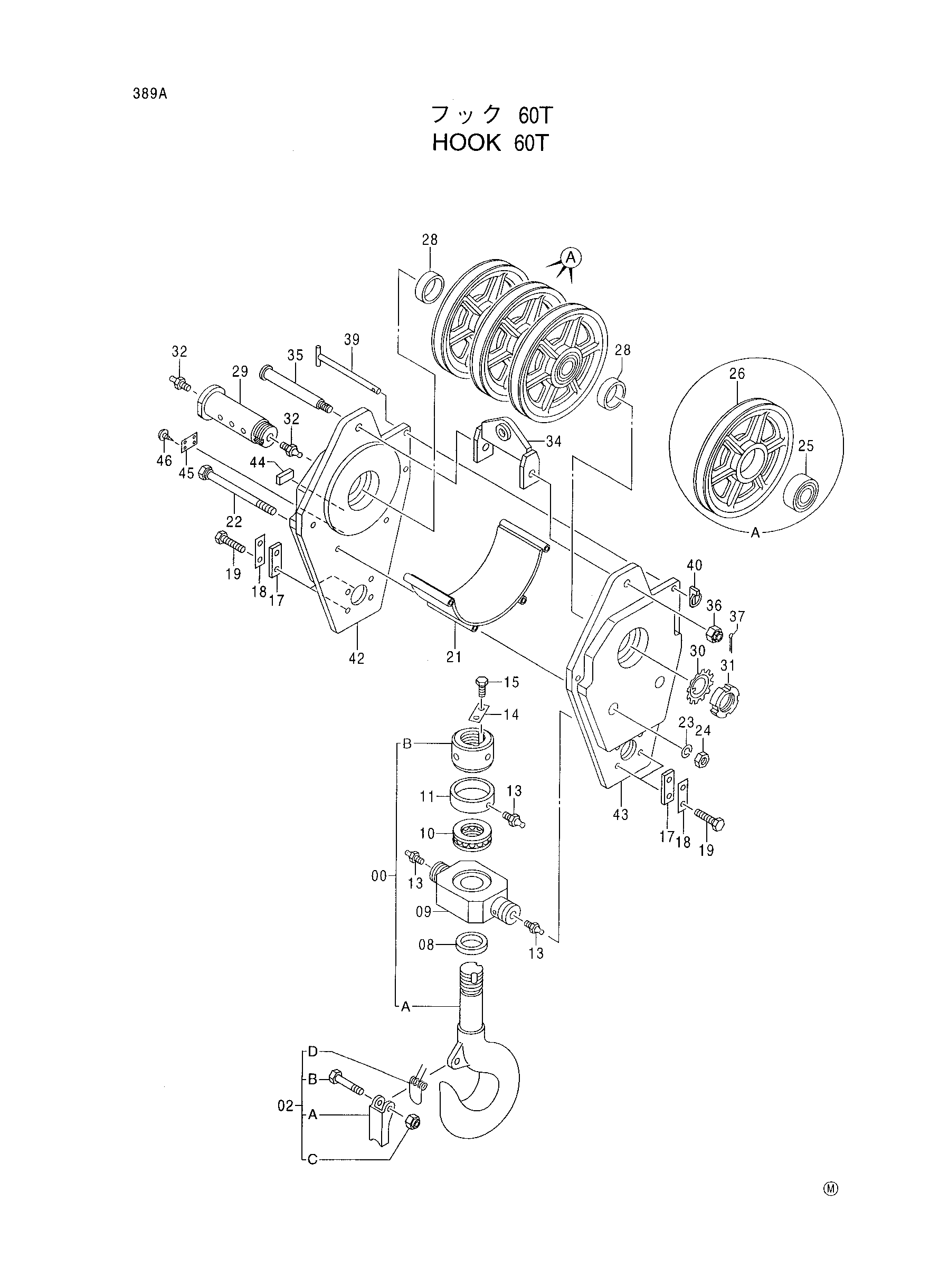

Заводская схема «Крюк 60T» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9096421 | Крюк 60T | 1 | |
| 00 | 8039005 | Крюк | 1 |
| 02 | 9074276 | Кронштейн | 1 |
| 02A | 4205449 | Кронштейн | 1 |
| 02B | 4205446 | Болт | 1 |
| 02C | M660016 | U-образная гайка | 1 |
| 02D | 4205454 | Пружина торсион | 1 |
| 08 | 4205450 | Проставка | 1 |
| 09 | 3039189 | Труннион | 1 |
| 10 | 4204197 | Шариковый подшипник | 1 |
| 11 | 4205451 | Крышка подшипник | 1 |
| 13 | J75481 | Пресс-маслёнка | 3 |
| 14 | X4873 | Стопорная шайба | 1 |
| 15 | 4180132 | Болт | 2 |
| 17 | 4087892 | Стопорная пластина | 4 |
| 18 | X4873 | Стопорная шайба | 4 |
| 19 | J912040 | Болт | 8 |
| 21 | 8039359 | Направляющая каната | 1 |
| 22 | 4162534 | Болт | 4 |
| 23 | A590924 | Пружинная шайба | 4 |
| 24 | J951024 | Гайка | 4 |
| 25 | 4361339 | Роликовый подшипник | 3 |
| 26 | 3016549 | Канатный блок | 3 |
| 28 | 4207204 | Проставка | 2 |
| 29 | 3039190 | Мост | 1 |
| 30 | 4101152 | Шайба подшипник. | 1 |
| 31 | 4101151 | Гайка подшипник. | 1 |
| 32 | J75482 | Пресс-маслёнка | 2 |
| 34 | 8030231 | Тяга | 1 |
| 35 | 4162616 | Палец | 1 |
| 36 | M534225 | Корончатая гайка | 1 |
| 37 | A768080 | Шплинт | 1 |
| 39 | 9720827 | Палец | 1 |
| 40 | 4001834 | Палец кольцо | 1 |
| 42 | 8046848 | Пластина подвес | 1 |
| 43 | 8046849 | Пластина подвес | 1 |
| 44 | 4100955 | Пластина | 1 |
| 45 | 495652 | Информационная табличка | 1 |
| 46 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
