Тормозной клапан — HITACHI CX2000

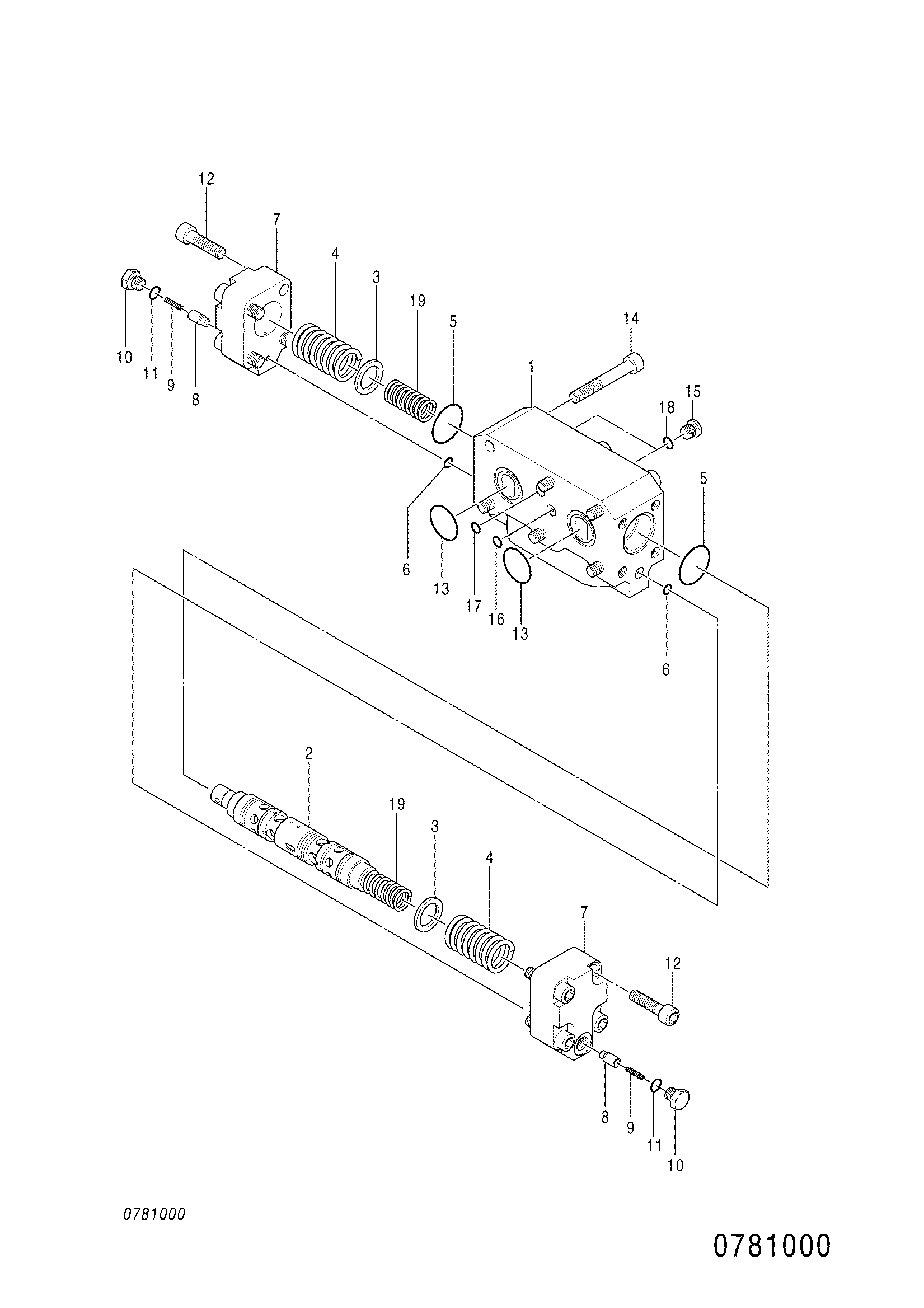

Заводская схема «Тормозной клапан» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4400789 | Тормозной клапан | 1 | |
| 3 | 0781001 | Седло пружины | 2 |
| 4 | 0781002 | Пружина | 2 |
| 5 | A811040 | Уплотнительное кольцо | 2 |
| 6 | 4506409 | Уплотнительное кольцо | 2 |
| 7 | 0781003 | Крышка | 2 |
| 8 | 0781004 | Клапан | 2 |
| 9 | 0781005 | Пружина | 2 |
| 10 | 0781006 | Пробка | 2 |
| 11 | Z957366 | Уплотнительное кольцо | 2 |
| 12 | 0781007 | Болт: разъём | 8 |
| 13 | A811035 | Уплотнительное кольцо | 2 |
| 14 | 0781008 | Болт: разъём | 6 |
| 15 | 0600724 | Пробка | 2 |
| 16 | 4506409 | Уплотнительное кольцо | 1 |
| 17 | 4506320 | Уплотнительное кольцо | 1 |
| 18 | Z957366 | Уплотнительное кольцо | 2 |
| 19 | 0781009 | Пружина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
