Гидробак — HITACHI CX2000

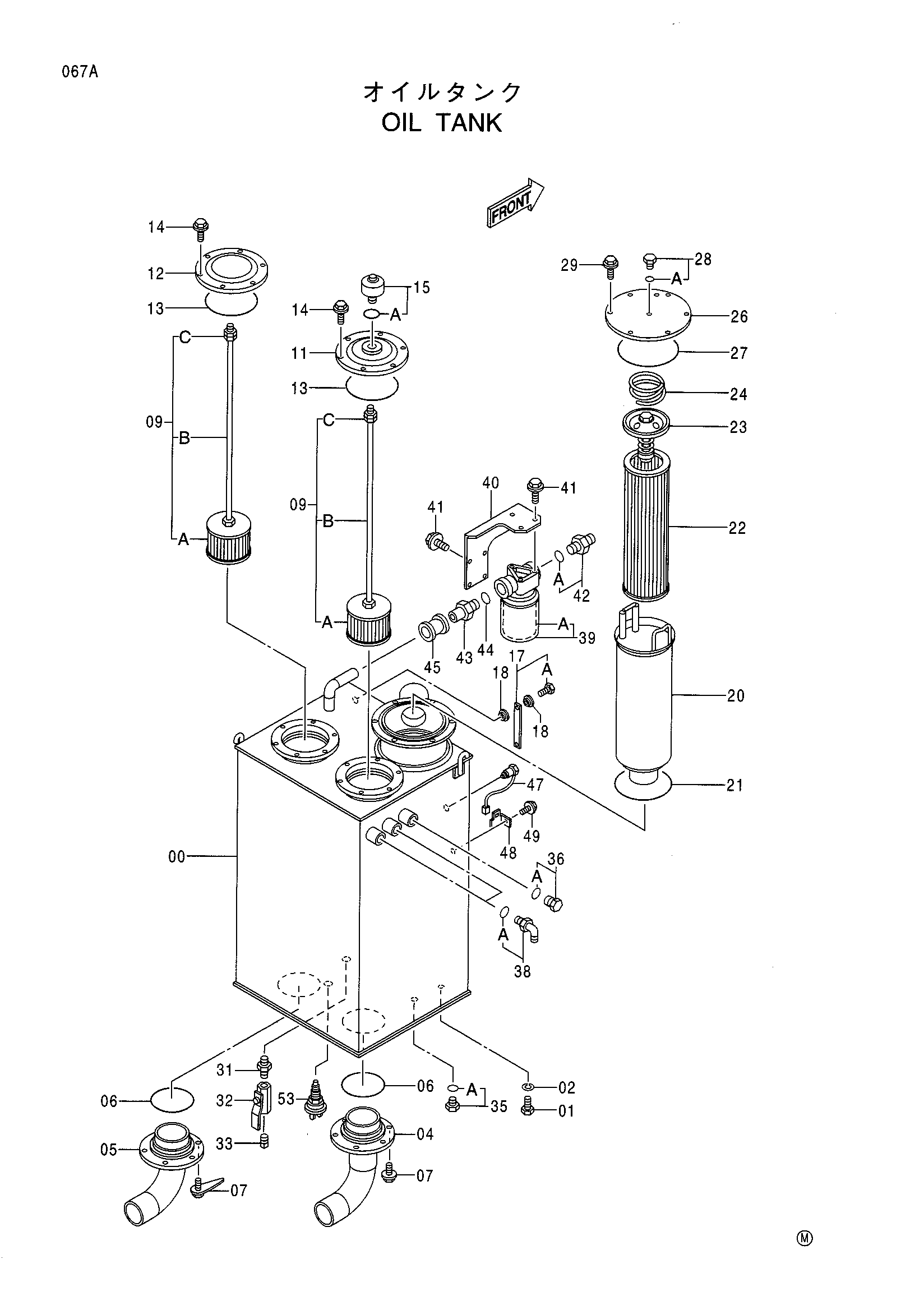

Заводская схема «Гидробак» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015738 | Гидробак | 1 |
| 01 | J901630 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 04 | 8065322 | Всасывающая трубка | 1 |
| 05 | 8065325 | Всасывающая трубка | 1 |
| 06 | A810165 | Уплотнительное кольцо | 2 |
| 07 | J011025 | Болт с шайбой | 12 |
| 09 | 4364336 | Всасывающий фильтр | 2 |
| 09A | 4393926 | Сетчатый фильтр | 1 |
| 09B | 4393927 | Шток | 1 |
| 09C | J950010 | Гайка | 3 |
| 11 | 8056948 | Крышка | 1 |
| 12 | 8065415 | Крышка | 1 |
| 13 | A810160 | Уплотнительное кольцо | 2 |
| 14 | J011022 | Болт с шайбой | 12 |
| 15 | 4141320 | Сапун | 1 |
| 15A | 4167549 | Элемент | 1 |
| 17 | 8053499 | Указатель уровня | 1 |
| 17A | 4100967 | Болт | 2 |
| 18 | 449558 | Уплотнительная шайба | 4 |
| 20 | 7036546 | Корпус фильтр | 1 |
| 21 | A810200 | Уплотнительное кольцо | 1 |
| 22 | 4366198 | Элемент | 1 |
| 23 | 4067978 | Клапан | 1 |
| 24 | 4068540 | Пружина | 1 |
| 26 | 3075276 | Крышка | 1 |
| 27 | A810230 | Уплотнительное кольцо | 1 |
| 28 | 4092534 | Пробка | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | J011025 | Болт с шайбой | 6 |
| 31 | 94-1705 | Адаптер | 1 |
| 32 | 94-4030 | Кран | 1 |
| 33 | 94-2026 | Пробка | 1 |
| 35 | 4174542 | Пробка | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4113926 | Пробка | 2 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 38 | 4202113 | Угловой штуцер | 2 |
| 38A | 4506429 | Уплотнительное кольцо | 1 |
| 39 | 4318737 | Фильтр | 1 |
| 39A | 4205684 | Картридж | 1 |
| 40 | 3075277 | Кронштейн | 1 |
| 41 | J011225 | Болт с шайбой | 7 |
| 42 | 4317614 | Адаптер | 1 |
| 42A | 970860 | Уплотнительное кольцо | 1 |
| 43 | 4318377 | Адаптер | 1 |
| 44 | 970860 | Уплотнительное кольцо | 1 |
| 45 | 4071213 | Муфта | 1 |
| 47 | 4259787 | Выключатель уровень | 1 |
| 48 | 4257159 | Кронштейн | 1 |
| 49 | J011020 | Болт с шайбой | 1 |
| 53 | 4425539 | Выключатель термостатический | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
