Направляющая каток — HITACHI CX2000

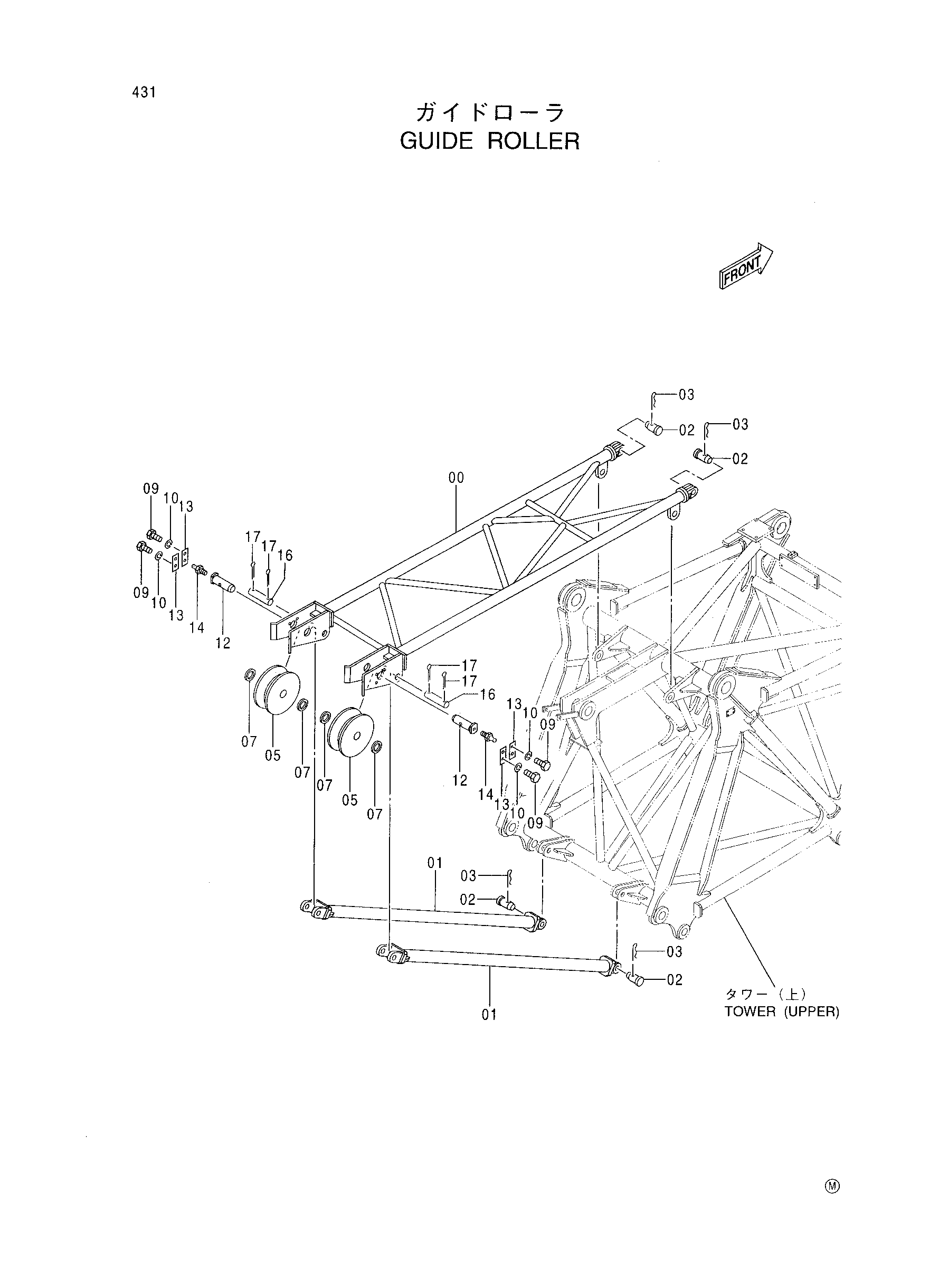

Заводская схема «Направляющая каток» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7035019	Каток направляющая	1
01	8050197	Стойка	2
02	4091342	Палец	4
03	3002554	Стопорный палец	4
05	4134799	Ролик	2
07	4271367	Проставка	4
09	J901225	Болт	8
10	A590912	Пружинная шайба	8
12	4201209	Палец	2
13	4201208	Стопорная пластина	4
14	J75481	Пресс-маслёнка	2
16	4271726	Палец	2
17	A768063	Шплинт	4

Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
