Нижний стрела, башенный (нижний) — HITACHI CX2000

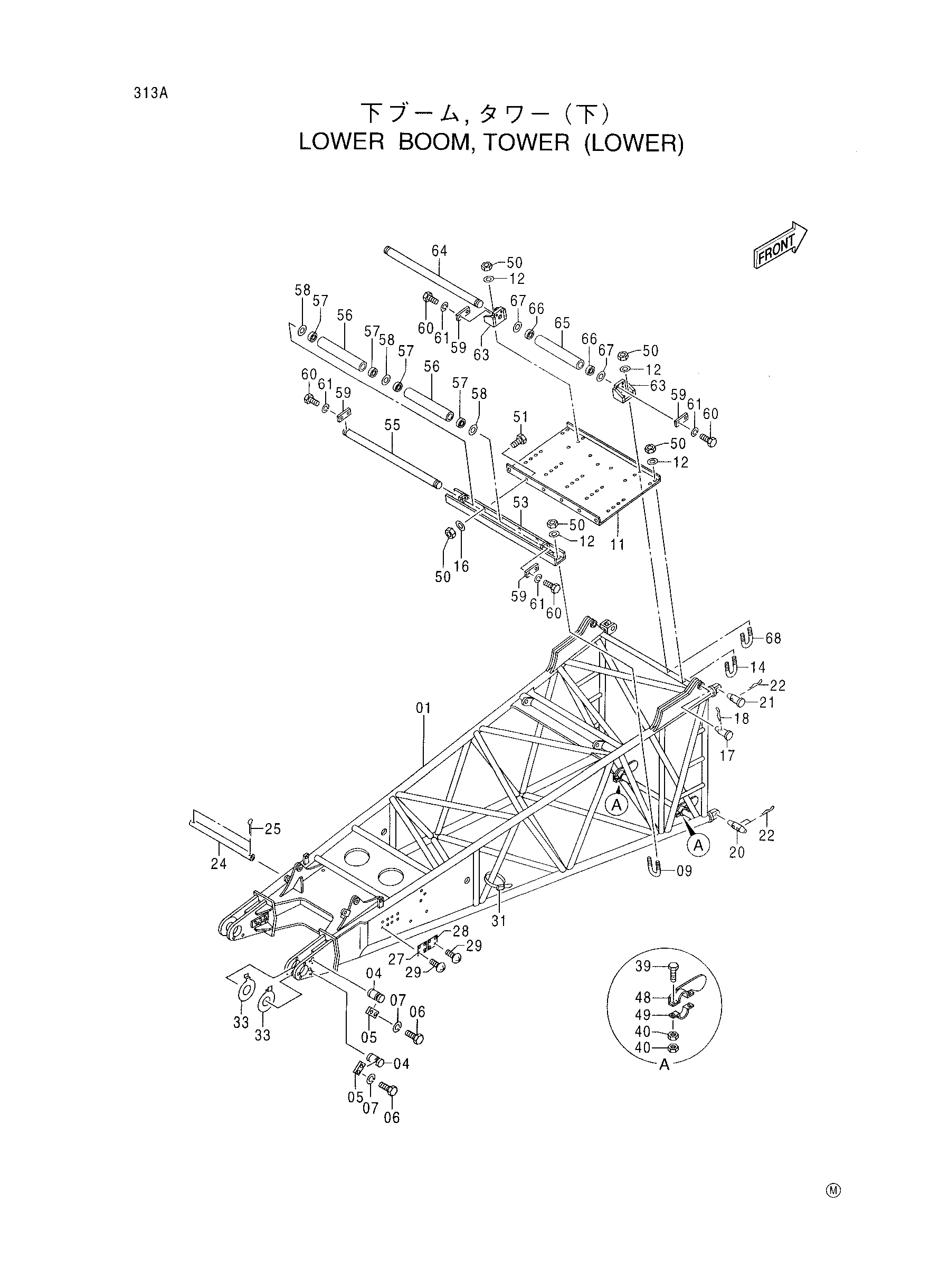

Заводская схема «Нижний стрела, башенный (нижний)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5005892	Стрела нижний	1
04	4181771	Палец	4
05	X4246	Стопорная пластина	4
06	J901225	Болт	8
07	A590912	Пружинная шайба	8
09	4138998	U-образный болт	2
11	4414542	Защитный кожух	1
12	A590110	Плоская шайба	12
14	4138661	U-образный болт	2
16	J21683	Шайба уклон	6
17	4138994	Палец	2
18	3002554	Стопорный палец	2
20	4252183	Палец	2
21	4048095	Палец	2
22	3006890	Стопорный палец	6
24	4403638	Трубка	1
25	A761080	Шплинт	2
27	457517	Информационная табличка	1
28	4053262	Информационная табличка	1
29	M492564	Приводной винт	8
31	4121859	Ленточный зажим	7
33	4403631	Регулировочная шайба 1.6	8
39	J901030	Болт	4
40	J950010	Гайка	8
48	9747114	Ограничитель	2
49	4374272	Хомут трубки	2
50	M660010	U-образная гайка	18
51	J901028	Болт	6
53	9751362	Стойка	1
55	4409099	Мост	1
56	4409100	Каток направляющая	2
57	4409101	Шариковый подшипник	4
58	4409245	Проставка	3
59	4190907	Стопорная пластина	4
60	J901220	Болт	8
61	A590912	Пружинная шайба	8
63	9751374	Кронштейн	2
64	4404987	Мост	1
65	4414535	Каток направляющая	1
66	4116925	Шариковый подшипник	2
67	4405395	Проставка	2
68	4159860	U-образный болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
