Электрооборудование (башенный кран) — HITACHI CX2000

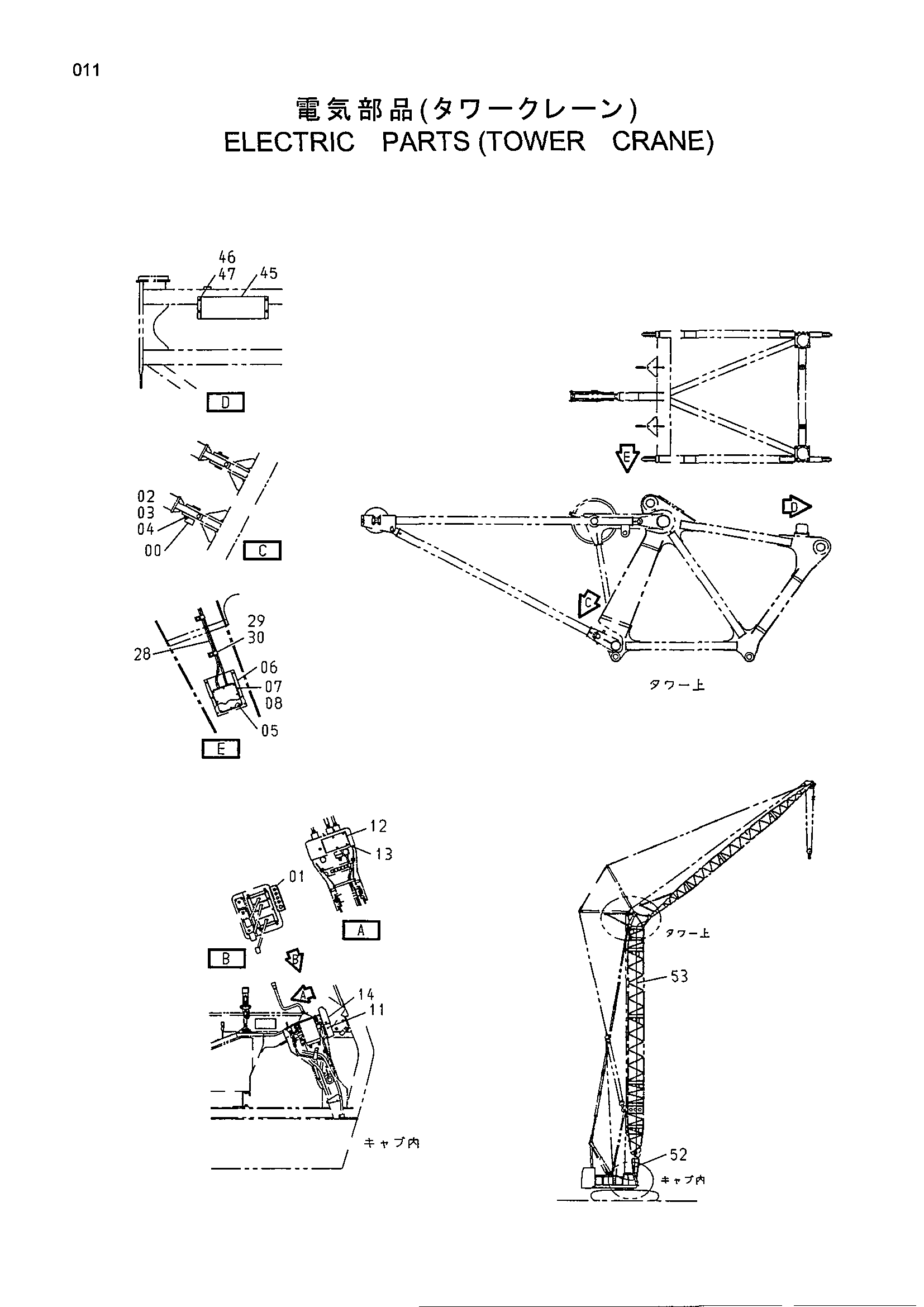

Заводская схема «Электрооборудование (башенный кран)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4465091 | Лоад-скале | 1 |
| 01 | 7041754 | Фонарь | 1 |
| 01 | 7041748 | Фонарь | 1 |
| 01 | 7041739 | Фонарь | 1 |
| 01 | 8086740 | Фонарь | 1 |
| 01 | 8086740 | Фонарь | 1 |
| 01 | 8086740 | Фонарь | 1 |
| 02 | X4246 | Стопорная пластина | 1 |
| 03 | J901225 | Болт | 2 |
| 04 | A590912 | Пружинная шайба | 2 |
| 05 | M340613 | Болт с внутренним шестигранником | 4 |
| 06 | 8085189 | Крышка | 1 |
| 07 | J900816 | Болт | 6 |
| 08 | A590908 | Пружинная шайба | 6 |
| 11 | J650510 | Винт | 6 |
| 12 | 4468164 | Кронштейн | 1 |
| 12 | 4468164 | Кронштейн | 1 |
| 12 | 4468026 | Кронштейн | 1 |
| 12 | 4467483 | Кронштейн | 1 |
| 12 | 4467483 | Кронштейн | 1 |
| 12 | 4467483 | Кронштейн | 1 |
| 13 | J450614 | Винт с шайбой | 4 |
| 14 | 3094258 | Крышка | 1 |
| 14 | 3094258 | Крышка | 1 |
| 14 | 3094259 | Крышка | 1 |
| 14 | 3094143 | Крышка | 1 |
| 14 | 3094143 | Крышка | 1 |
| 14 | 3094143 | Крышка | 1 |
| 28 | 4458428 | Жгут проводов | 1 |
| 29 | 4192018 | Зажим | 2 |
| 30 | J011020 | Болт с шайбой | 2 |
| 45 | 4465087 | Короб клемма | 1 |
| 46 | J900812 | Болт | 8 |
| 47 | A590908 | Пружинная шайба | 8 |
| 52 | 4465090 | Жгут проводов | 1 |
| 53 | 4465089 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
