Поворот трубопроводы — HITACHI CX2000

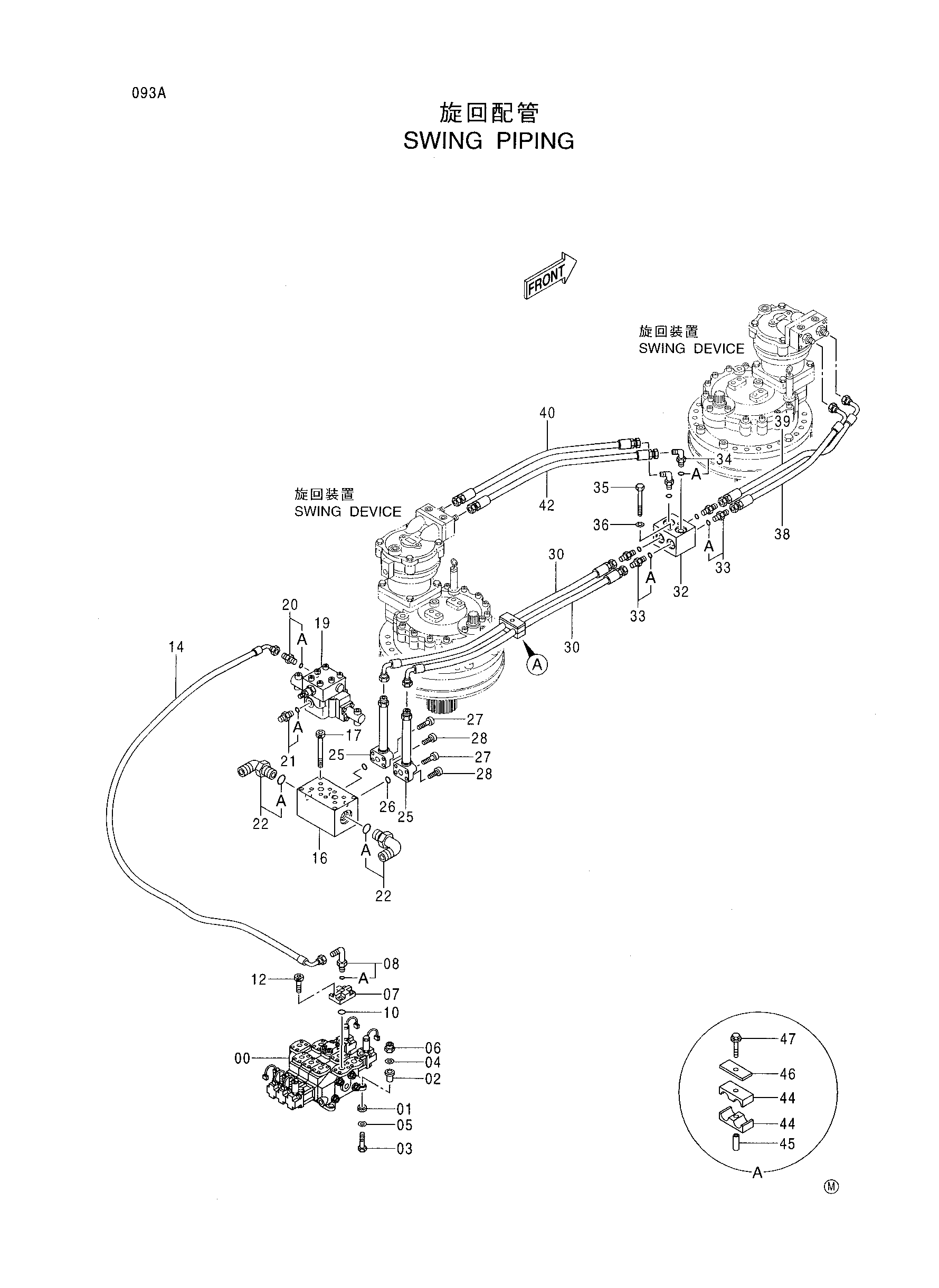

Заводская схема «Поворот трубопроводы» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4389837 | Гидрораспределитель | 1 |
| 01 | 4172243 | Резиновая прокладка | 4 |
| 02 | 4172242 | Резиновая втулка | 4 |
| 03 | J901060 | Болт | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | J217083 | Шайба | 4 |
| 06 | M660010 | U-образная гайка | 4 |
| 07 | 3082858 | Блок | 1 |
| 08 | 4173024 | Угловой штуцер | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | A811040 | Уплотнительное кольцо | 1 |
| 12 | M341236 | Болт с внутренним шестигранником | 4 |
| 14 | 4403990 | Шланг | 1 |
| 16 | 3082627 | Блок | 1 |
| 17 | M341203 | Болт с внутренним шестигранником | 4 |
| 19 | 4389838 | Гидрораспределитель | 1 |
| 20 | 4139973 | Адаптер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4042033 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4266144 | Угловой штуцер | 2 |
| 22A | 4506428 | Уплотнительное кольцо | 1 |
| 25 | 8072561 | Трубка | 2 |
| 26 | A811035 | Уплотнительное кольцо | 2 |
| 27 | M341260 | Болт с внутренним шестигранником | 4 |
| 28 | M341245 | Болт с внутренним шестигранником | 4 |
| 30 | 4402971 | Шланг | 2 |
| 32 | 3075721 | Блок | 1 |
| 33 | 4042034 | Адаптер | 4 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | 4102104 | Угловой штуцер | 2 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | J901202 | Болт | 2 |
| 36 | A590912 | Пружинная шайба | 2 |
| 38 | 4402969 | Шланг | 1 |
| 39 | 4402970 | Шланг | 1 |
| 40 | 4158177 | Шланг | 1 |
| 42 | 4152664 | Шланг | 1 |
| 44 | 4205615 | Хомут шланга | 2 |
| 45 | 4205614 | Проставка | 1 |
| 46 | 4224002 | Пластина | 1 |
| 47 | J011290 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
