Реевинг лебёдка трубопроводы (3) — HITACHI CX2000

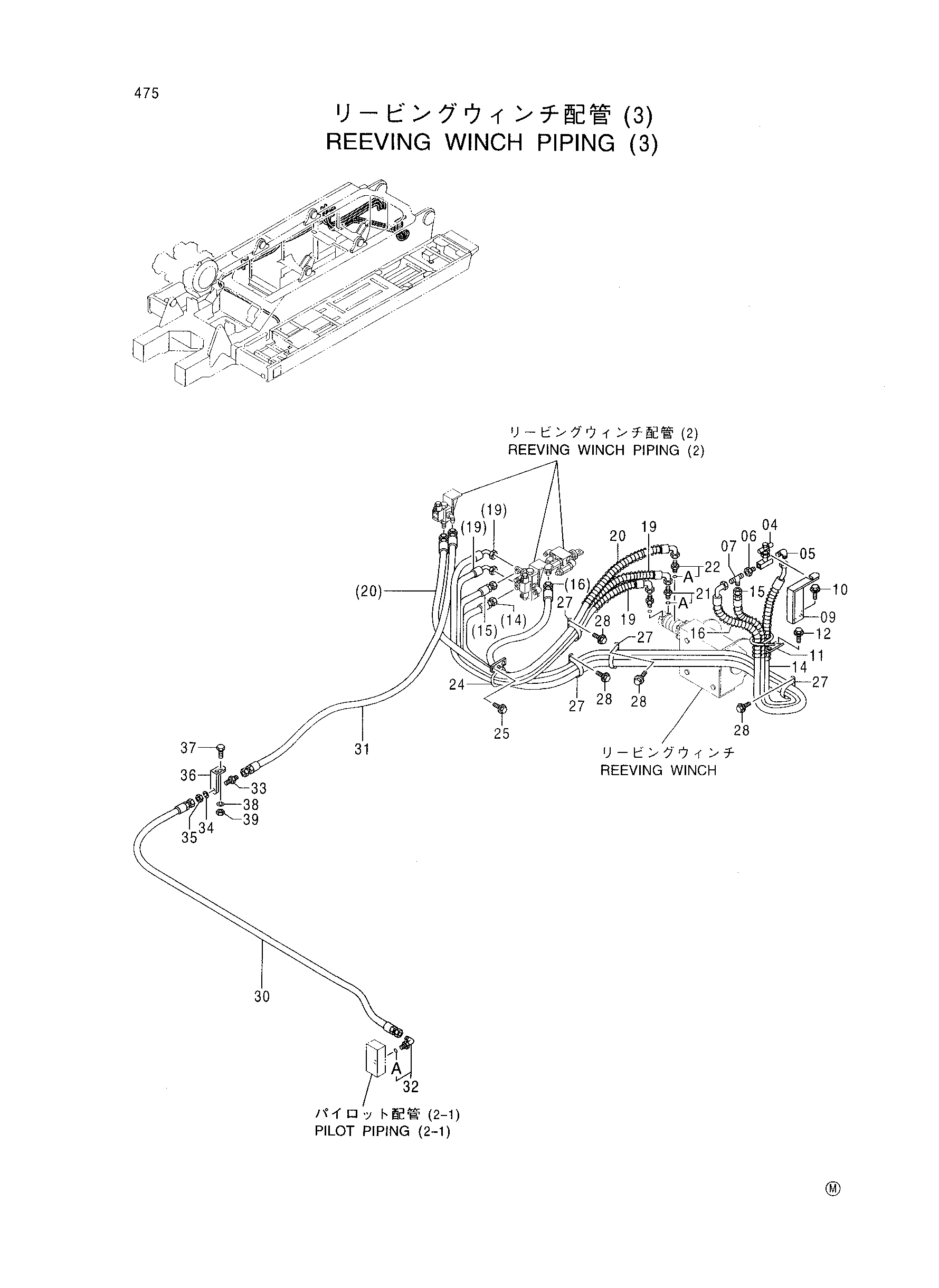

Заводская схема «Реевинг лебёдка трубопроводы (3)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4023814 | Клапан | 1 |
| 05 | 4154658 | Угловой штуцер | 1 |
| 06 | 94-1602 | Переходник | 1 |
| 07 | 4285185 | Тройник | 1 |
| 09 | 8073868 | Кронштейн | 1 |
| 10 | J011020 | Болт с шайбой | 2 |
| 11 | 8030482 | Опора | 1 |
| 12 | J011016 | Болт с шайбой | 2 |
| 14 | 4408317 | Шланг | 1 |
| 15 | 4408318 | Шланг | 1 |
| 16 | 4408299 | Шланг | 1 |
| 19 | 4408311 | Шланг | 2 |
| 20 | 4403378 | Шланг | 1 |
| 21 | 4210361 | Адаптер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4200467 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 8073853 | Опора | 1 |
| 25 | J011016 | Болт с шайбой | 2 |
| 27 | 4193816 | Зажим | 4 |
| 28 | J011020 | Болт с шайбой | 4 |
| 30 | 4415478 | Шланг | 1 |
| 31 | 4270446 | Шланг | 1 |
| 32 | 4154671 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4317426 | Адаптер | 1 |
| 34 | A590916 | Пружинная шайба | 1 |
| 35 | 4202531 | Гайка | 1 |
| 36 | 4415586 | Кронштейн | 1 |
| 37 | J901230 | Болт | 2 |
| 38 | A590912 | Пружинная шайба | 2 |
| 39 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
