Кйл.пипинг (стрела опора палец) — HITACHI CX2000

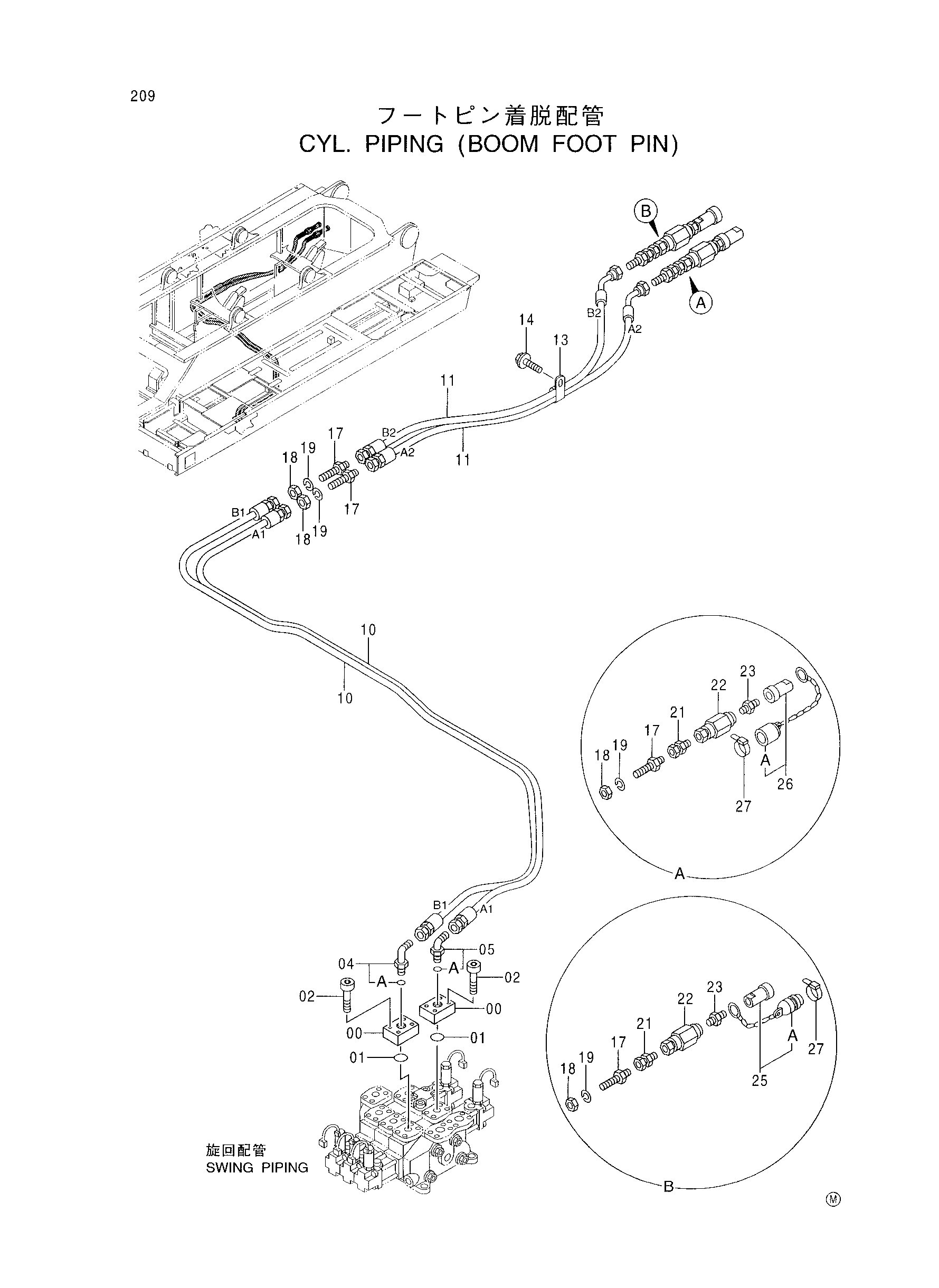

Заводская схема «Кйл.пипинг (стрела опора палец)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4368151 | Блок | 2 |
| 01 | A811035 | Уплотнительное кольцо | 2 |
| 02 | M341036 | Болт с внутренним шестигранником | 8 |
| 04 | 4277650 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4407355 | Шланг | 2 |
| 11 | 4407354 | Шланг | 2 |
| 13 | 4190266 | Зажим | 1 |
| 14 | J011020 | Болт с шайбой | 1 |
| 17 | 4317426 | Адаптер | 4 |
| 18 | 4202531 | Гайка | 4 |
| 19 | A590916 | Пружинная шайба | 4 |
| 21 | 4215477 | Адаптер | 2 |
| 22 | 4188602 | Клапан словретер | 2 |
| 23 | 94-1702 | Адаптер | 2 |
| 25 | 4022907 | Самоуплотняющееся соединение | 1 |
| 25A | 4072595 | Колпачок | 1 |
| 26 | 4022908 | Самоуплотняющееся соединение | 1 |
| 26A | 4072596 | Колпачок | 1 |
| 27 | 4044883 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
