Наклон устройство — HITACHI CX2000

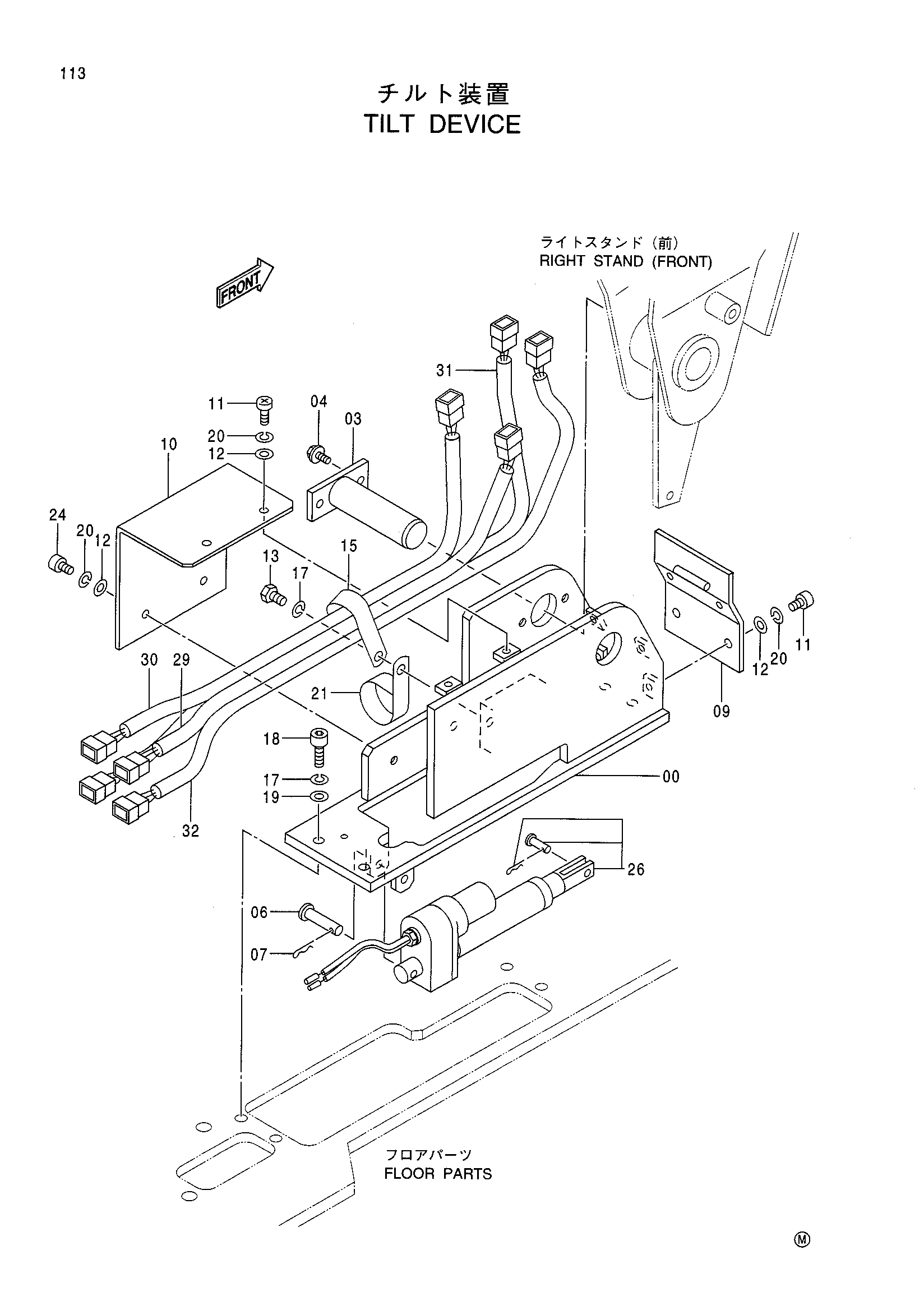

Заводская схема «Наклон устройство» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7030685 | Кронштейн | 1 |
| 03 | 9745360 | Мост | 1 |
| 04 | J010814 | Болт с шайбой | 2 |
| 06 | 4310226 | Палец | 1 |
| 07 | 4022697 | Стопорный палец | 1 |
| 09 | 9745362 | Крышка | 1 |
| 10 | 4357746 | Крышка | 1 |
| 11 | J850610 | Винт | 6 |
| 12 | J250006 | Плоская шайба | 8 |
| 13 | J901014 | Болт | 1 |
| 15 | 4190291 | Зажим | 1 |
| 17 | A590910 | Пружинная шайба | 5 |
| 18 | M341036 | Болт с внутренним шестигранником | 4 |
| 19 | A590110 | Плоская шайба | 4 |
| 20 | J251006 | Пружинная шайба | 8 |
| 21 | 4193816 | Зажим | 1 |
| 24 | M340610 | Болт с внутренним шестигранником | 2 |
| 26 | 4309259 | Гидроцилиндр. наклон | 1 |
| 29 | 8063947 | Жгут проводов | 1 |
| 30 | 8063948 | Жгут проводов | 1 |
| 31 | 8063949 | Жгут проводов | 1 |
| 32 | 8084238 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
