Электрооборудование (башенный кран) — HITACHI CX2000

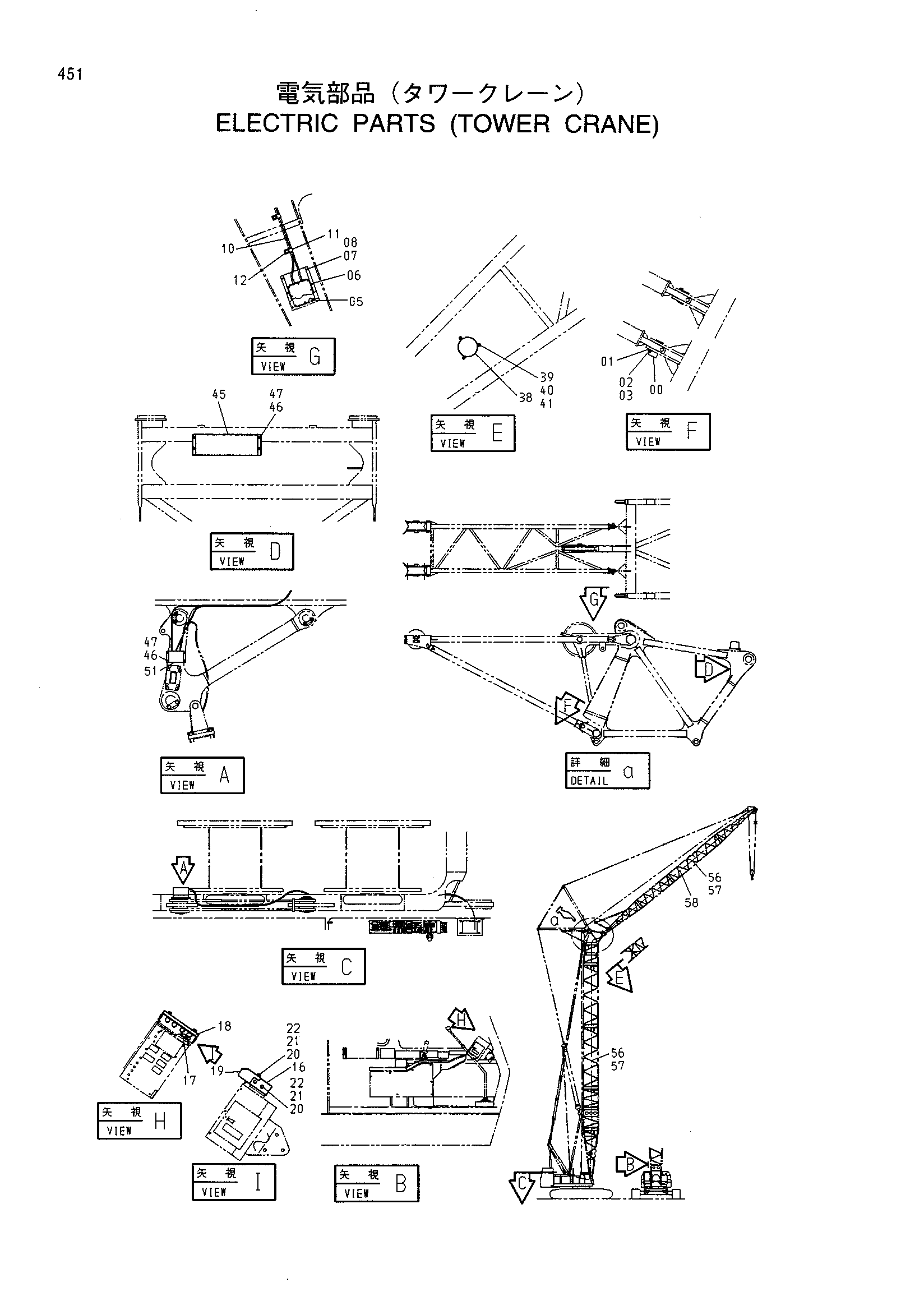

Заводская схема «Электрооборудование (башенный кран)» для HITACHI CX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4458435 | Роад-скале | 1 |
| 01 | X4246 | Стопорная пластина | 1 |
| 02 | J901225 | Болт | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 05 | M340613 | Болт с внутренним шестигранником | 4 |
| 06 | 8085189 | Крышка | 1 |
| 07 | J900816 | Болт | 6 |
| 08 | A590908 | Пружинная шайба | 6 |
| 10 | 4458428 | Жгут проводов | 1 |
| 11 | 4192018 | Зажим | 1 |
| 12 | J011020 | Болт с шайбой | 1 |
| 16 | 8084411 | Рамп | 1 |
| 17 | 4453457 | Кронштейн | 1 |
| 18 | J010614 | Болт с шайбой | 4 |
| 19 | 3091963 | Крышка | 1 |
| 20 | J870612 | Болт | 6 |
| 21 | J251006 | Пружинная шайба | 6 |
| 22 | J250006 | Плоская шайба | 6 |
| 37 | 4464447 | Указатель угол | 1 |
| 40 | A590908 | Пружинная шайба | 6 |
| 41 | M500807 | Гайка | 6 |
| 42 | J900830 | Болт | 3 |
| 45 | 4457403 | Короб клемма | 1 |
| 46 | J900812 | Болт | 8 |
| 47 | A590908 | Пружинная шайба | 8 |
| 51 | 4388748 | Короб клемма | 1 |
| 56 | 4055312 | Ленточный зажим | 25 |
| 57 | 4055311 | Ленточный зажим | 3 |
| 58 | 4444090 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
