Стрела маст — HITACHI CX1800

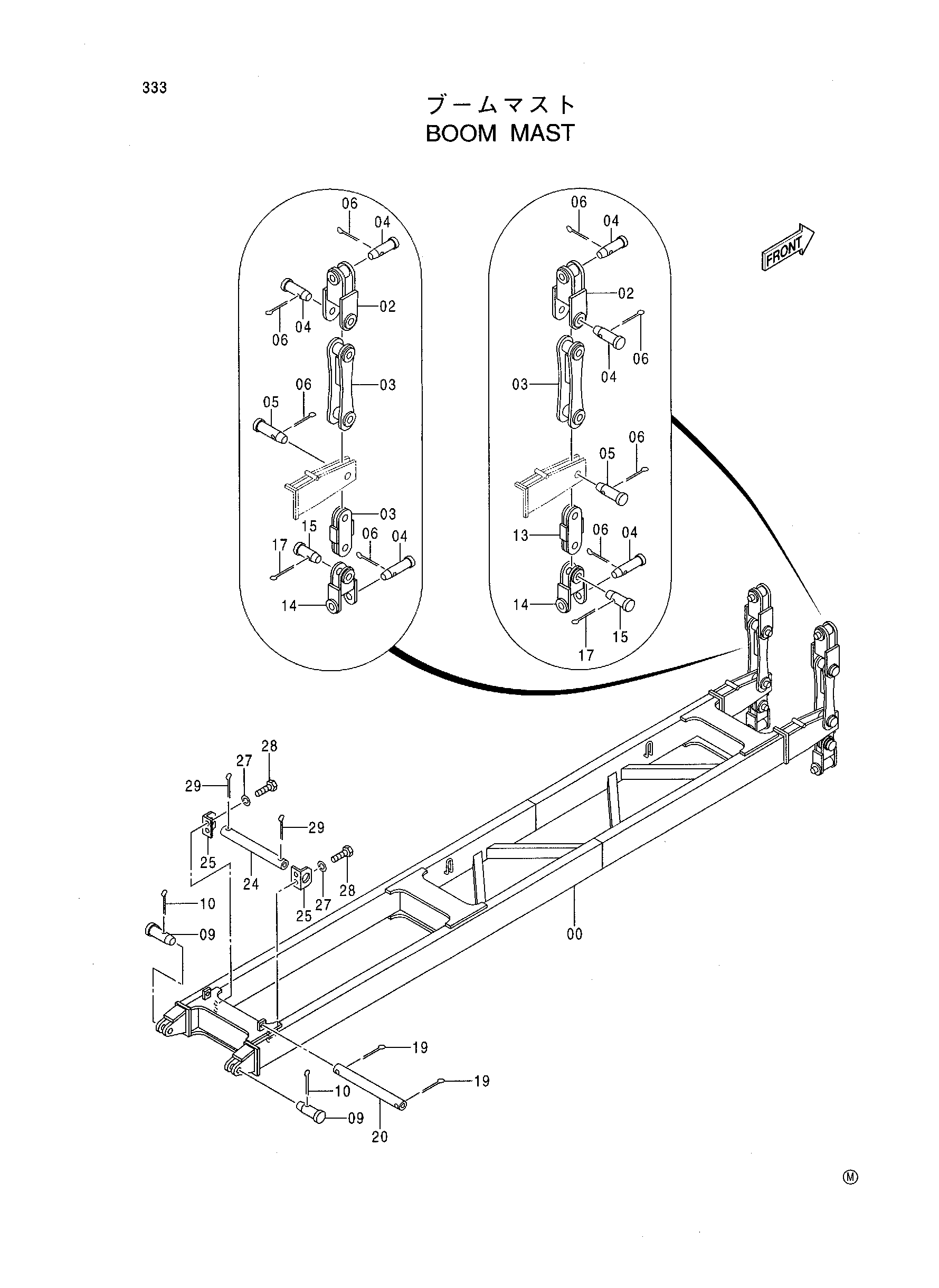

Заводская схема «Стрела маст» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6011509 | Маст | 1 |
| 02 | 8073201 | Тяга | 2 |
| 03 | 8073389 | Тяга | 2 |
| 04 | 4053109 | Палец | 6 |
| 05 | 4269362 | Палец | 2 |
| 06 | A761001 | Шплинт | 8 |
| 09 | 4269363 | Палец | 2 |
| 10 | A761090 | Шплинт | 2 |
| 13 | 9750968 | Тяга | 2 |
| 14 | 9750946 | Тяга | 2 |
| 15 | 4406432 | Палец | 2 |
| 17 | A761001 | Шплинт | 2 |
| 19 | A761080 | Шплинт | 2 |
| 20 | 4269790 | Трубка | 1 |
| 24 | 4290133 | Трубка | 1 |
| 25 | 4290134 | Кронштейн | 2 |
| 27 | A590912 | Пружинная шайба | 4 |
| 28 | J901222 | Болт | 4 |
| 29 | A761080 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
