Портал (высокий) — HITACHI CX1800

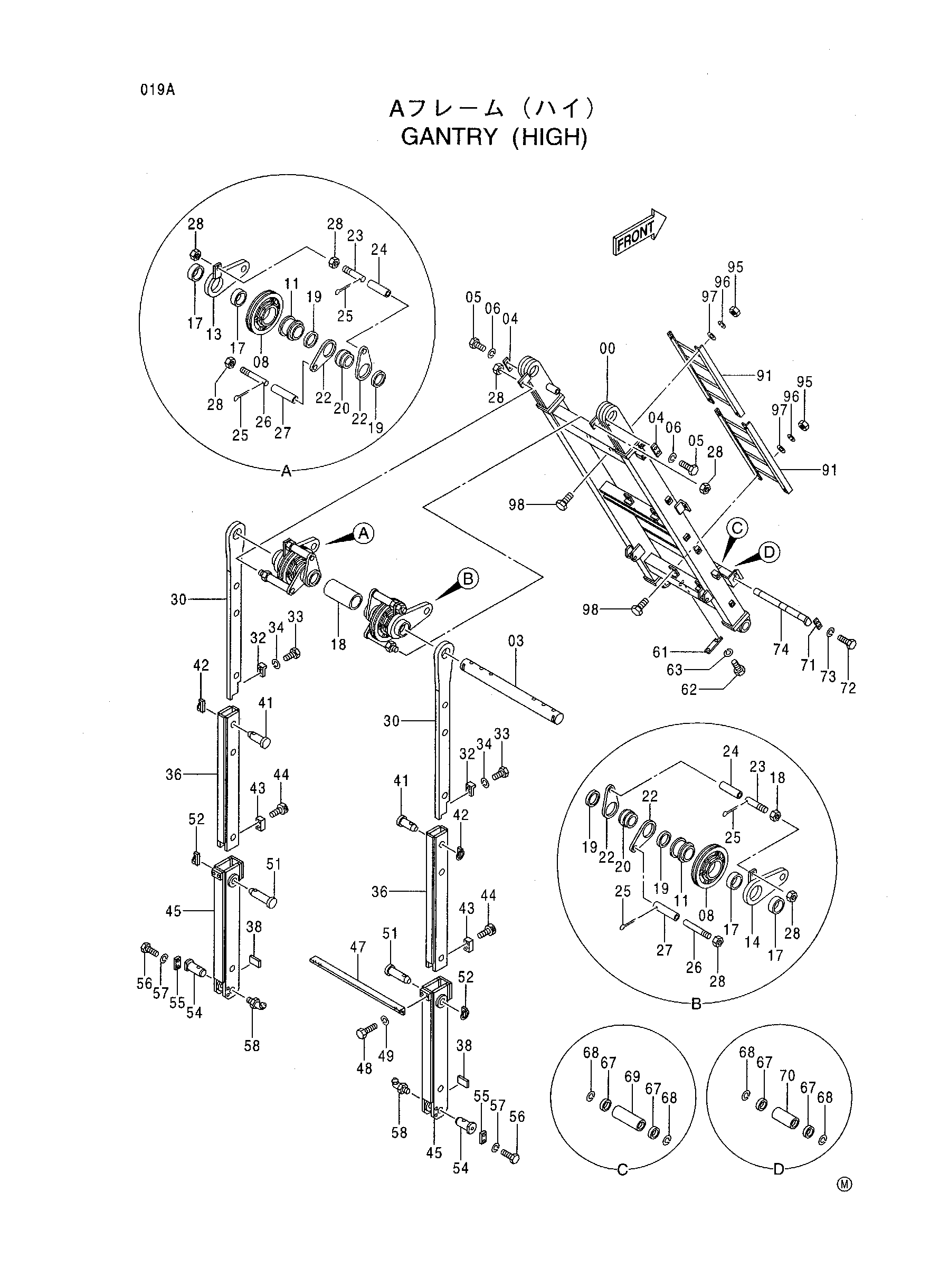

Заводская схема «Портал (высокий)» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6017392	LEG передний	1
03	3052394	Мост	1
04	X4250	Стопорная пластина	2
05	J932040	Болт	4
06	A590920	Пружинная шайба	4
08	3080914	Канатный блок	2
11	4141490	Роликовый подшипник	2
13	8072410	Тяга	1
14	8072409	Тяга	1
17	4402488	Проставка	4
18	4262408	Проставка	1
19	4262405	Проставка	4
20	4262406	Проставка	2
22	4262404	Тяга	4
23	4253600	Палец	2
24	4402490	Проставка	2
25	A765050	Шплинт	4
26	4176663	Палец	2
27	4262443	Проставка	2
28	J951024	Гайка	8
30	2042423	LEG задний	2
32	4098052	Ограничитель	2
33	J901640	Болт	4
34	A590916	Пружинная шайба	4
36	7034667	LEG задний	2
38	4402703	Блок	2
41	4402511	Палец	2
42	4023699	Палец кольцо	2
43	4324412	Ограничитель	2
44	M341640	Болт с внутренним шестигранником	4
45	7034668	LEG задний	2
47	4262403	Стойка	1
48	J901635	Болт	4
49	A590916	Пружинная шайба	4
51	4402512	Палец	2
52	4023699	Палец кольцо	2
54	4262401	Палец	2
55	4345009	Стопорная пластина	2
56	J932035	Болт	4
57	A590920	Пружинная шайба	4
58	J75581	Пресс-маслёнка	2
61	4381401	Стойка	2
62	J900614	Болт	4
63	A590906	Пружинная шайба	4
67	971195	Шариковый подшипник	8
68	940144	Стопорное кольцо	8
69	4201775	Ролик	2
70	4228111	Ролик	2
71	X4245	Стопорная пластина	2
72	J901016	Болт	4
73	A590910	Пружинная шайба	4
74	4227953	Палец	2
91	9750365	Лестница	2
95	J950012	Гайка	8
96	A590912	Пружинная шайба	8
97	A590112	Плоская шайба	8
98	J901235	Болт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
