Портал гидроцилиндр трубопроводы — HITACHI CX1800

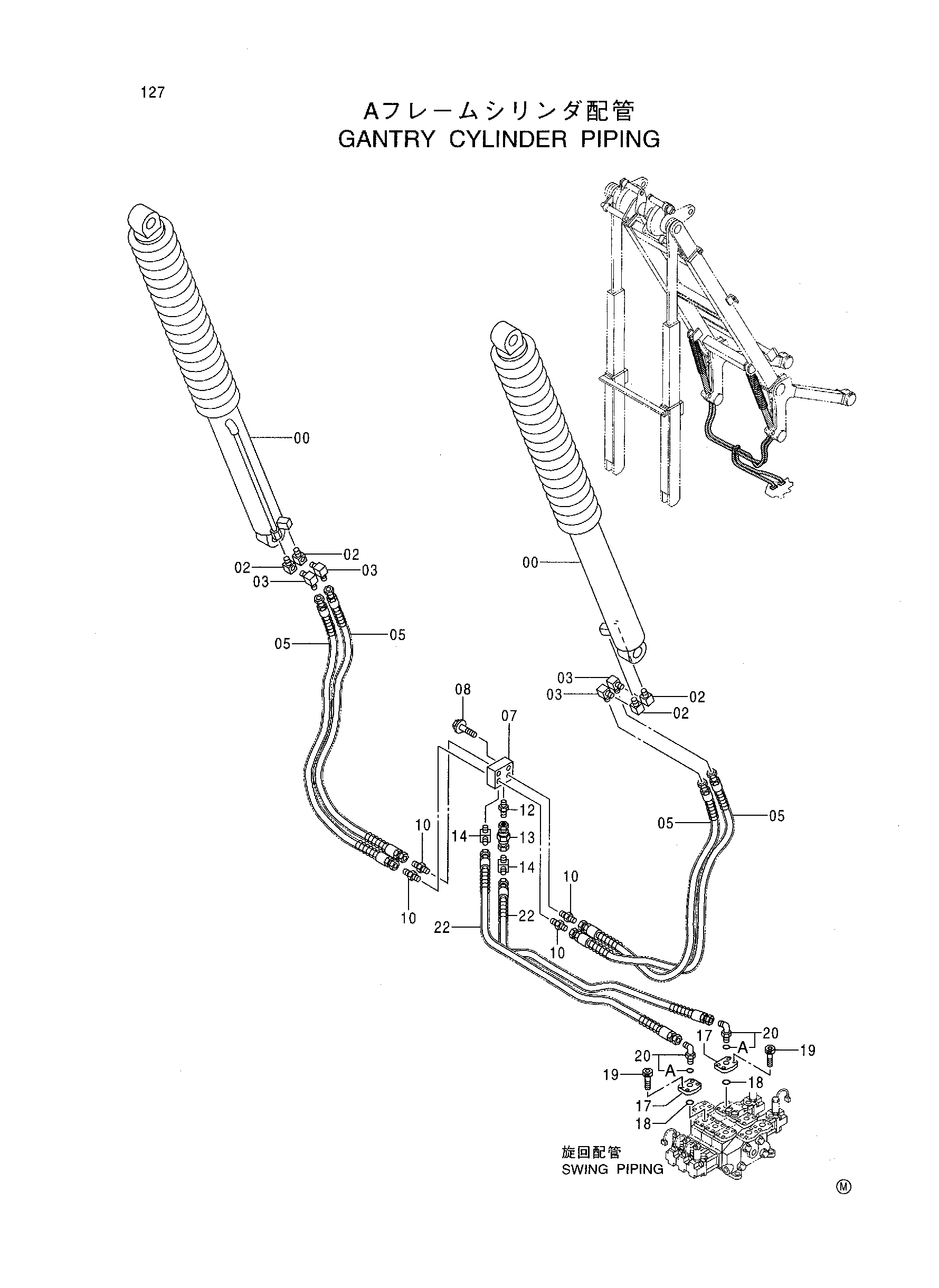

Заводская схема «Портал гидроцилиндр трубопроводы» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4265414 | Гидроцилиндр. масляный | 2 |
| 02 | 94-0630 | Угловой штуцер | 4 |
| 03 | 94-1401 | Угловой штуцер | 4 |
| 05 | 4226394 | Шланг | 4 |
| 07 | 4031872 | Разъём | 1 |
| 08 | J011045 | Болт с шайбой | 2 |
| 10 | 94-1301 | Адаптер | 4 |
| 12 | 94-1701 | Адаптер | 1 |
| 13 | 4189448 | Клапан тхроттле | 1 |
| 14 | 94-1401 | Угловой штуцер | 2 |
| 17 | 4368151 | Блок | 2 |
| 18 | A811035 | Уплотнительное кольцо | 2 |
| 19 | M341036 | Болт с внутренним шестигранником | 8 |
| 20 | 4169594 | Угловой штуцер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4261812 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
