Меркурй фонарь детали — HITACHI CX1800

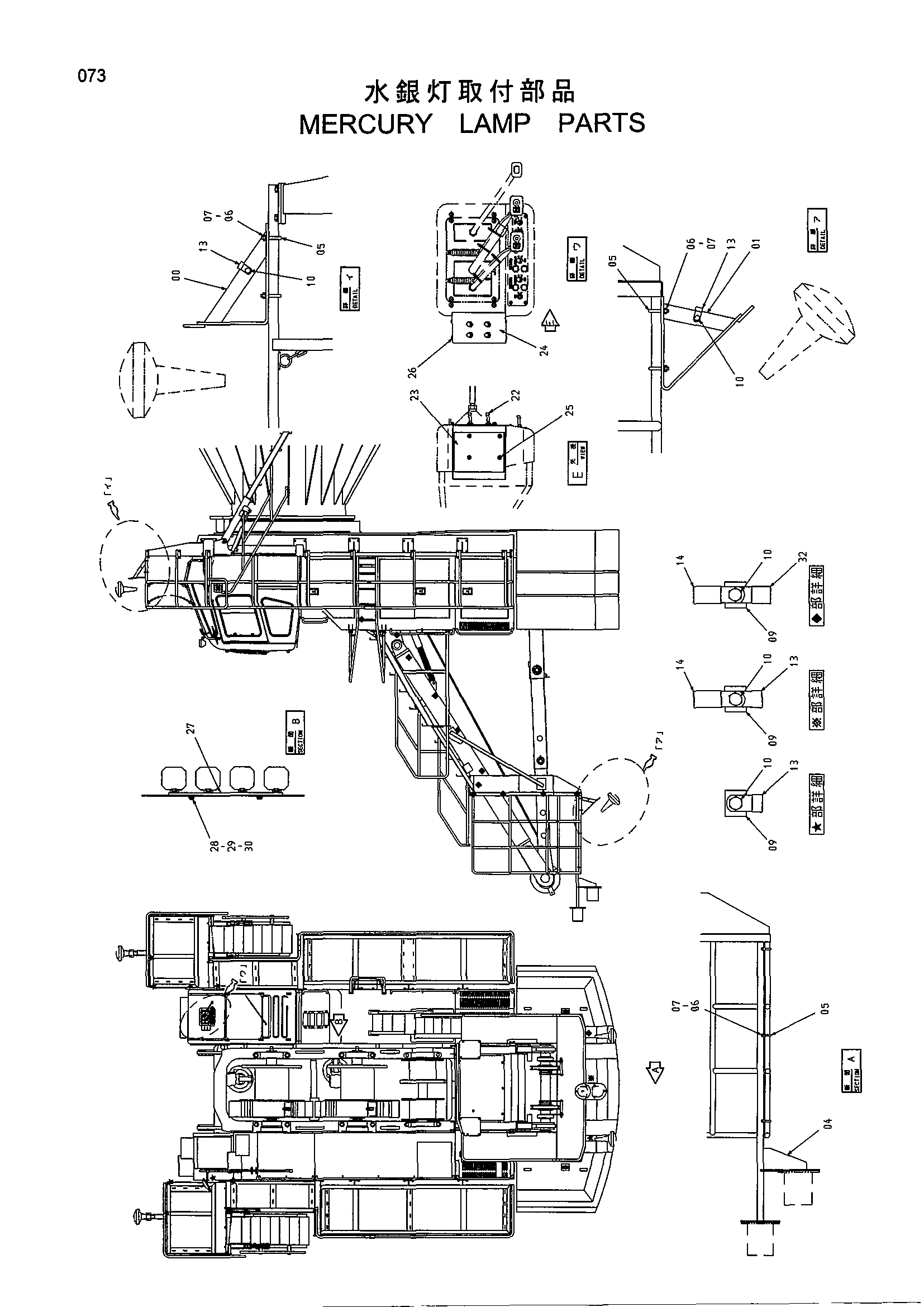

Заводская схема «Меркурй фонарь детали» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085626 | Кронштейн | 2 |
| 01 | 8085629 | Кронштейн | 2 |
| 04 | 7041270 | Поле | 1 |
| 05 | 4462000 | U-образный болт | 11 |
| 06 | A590912 | Пружинная шайба | 22 |
| 07 | J950012 | Гайка | 22 |
| 09 | 9733476 | Седло винта | 22 |
| 10 | J011016 | Болт с шайбой | 28 |
| 13 | 4190272 | Зажим | 14 |
| 14 | 4190282 | Зажим | 13 |
| 15 | 4190253 | Зажим | 2 |
| 22 | 4463570 | Выключатель | 4 |
| 23 | 4401910 | Кронштейн | 1 |
| 24 | 3093590 | Крышка | 1 |
| 25 | J450614 | Винт с шайбой | 4 |
| 26 | J650510 | Винт | 8 |
| 27 | 4463599 | Сиденье | 2 |
| 28 | 4330985 | Болт | 4 |
| 29 | A590910 | Пружинная шайба | 4 |
| 30 | A590110 | Плоская шайба | 4 |
| 32 | 4208479 | Зажим | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
