Боковой валк (правый) — HITACHI CX1800

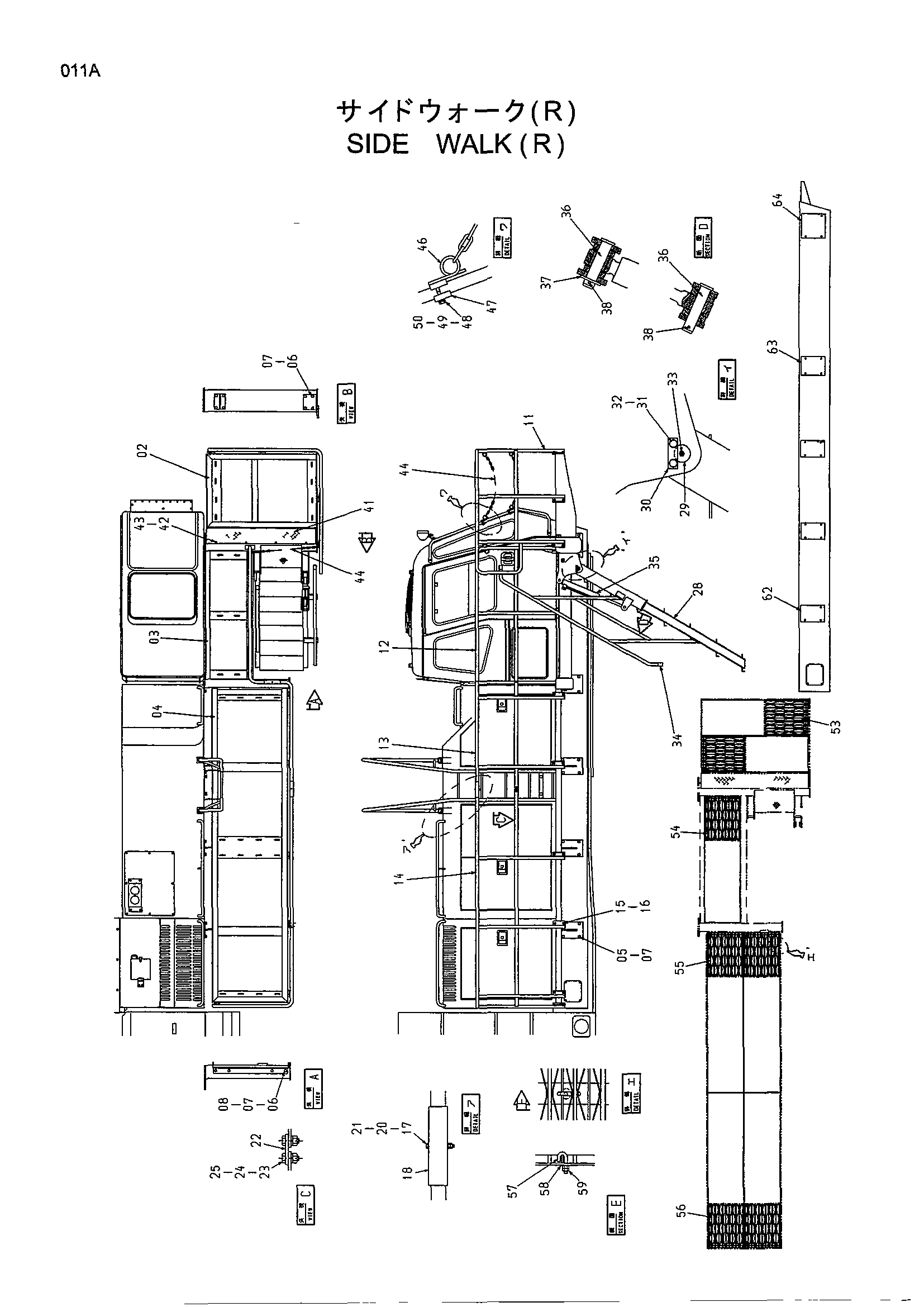

Заводская схема «Боковой валк (правый)» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	7038700	Ступень	1
03	6019306	Ступень	1
04	6019307	Ступень	1
05	J901640	Болт	20
06	J901630	Болт	12
07	A590916	Пружинная шайба	32
08	A590116	Плоская шайба	4
11	8080667	Поручень	1
12	8080668	Поручень	1
13	8080669	Поручень	1
14	8080670	Поручень	1
15	J901225	Болт	26
16	A590912	Пружинная шайба	26
17	J900660	Болт	2
18	4141515	Трубка	2
20	A590106	Плоская шайба	4
21	M500605	Гайка	4
22	4141516	Пластина	2
23	J901230	Болт	4
24	A590912	Пружинная шайба	4
25	J950012	Гайка	4
28	6019309	Лестница	1
29	4356966	Палец	2
30	X4245	Стопорная пластина	2
31	J901020	Болт	4
32	A590910	Пружинная шайба	4
33	J75481	Пресс-маслёнка	2
34	4324299	Колпачок	4
35	4323714	Гидроцилиндр	1
36	4136802	Палец	2
37	A590127	Плоская шайба	1
38	A766040	Шплинт	2
41	3089737	Крышка	1
42	J901020	Болт	4
43	A590910	Пружинная шайба	4
44	4413445	Цепь	3
46	9745213	Крюк	2
47	4201441	Хомут	2
48	J870845	Болт	4
49	J251008	Пружинная шайба	4
50	J250008	Плоская шайба	4
53	4439559	Катвалк	2
54	4439558	Катвалк	1
55	4439560	Катвалк	2
56	4439561	Катвалк	2
57	4346517	Крюк	30
58	J217083	Шайба	30
59	J950010	Гайка	60
62	4439555	Седло винта	3
63	4439556	Седло винта	1
64	4439557	Седло винта	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
