Механизм поворота — HITACHI CX1800

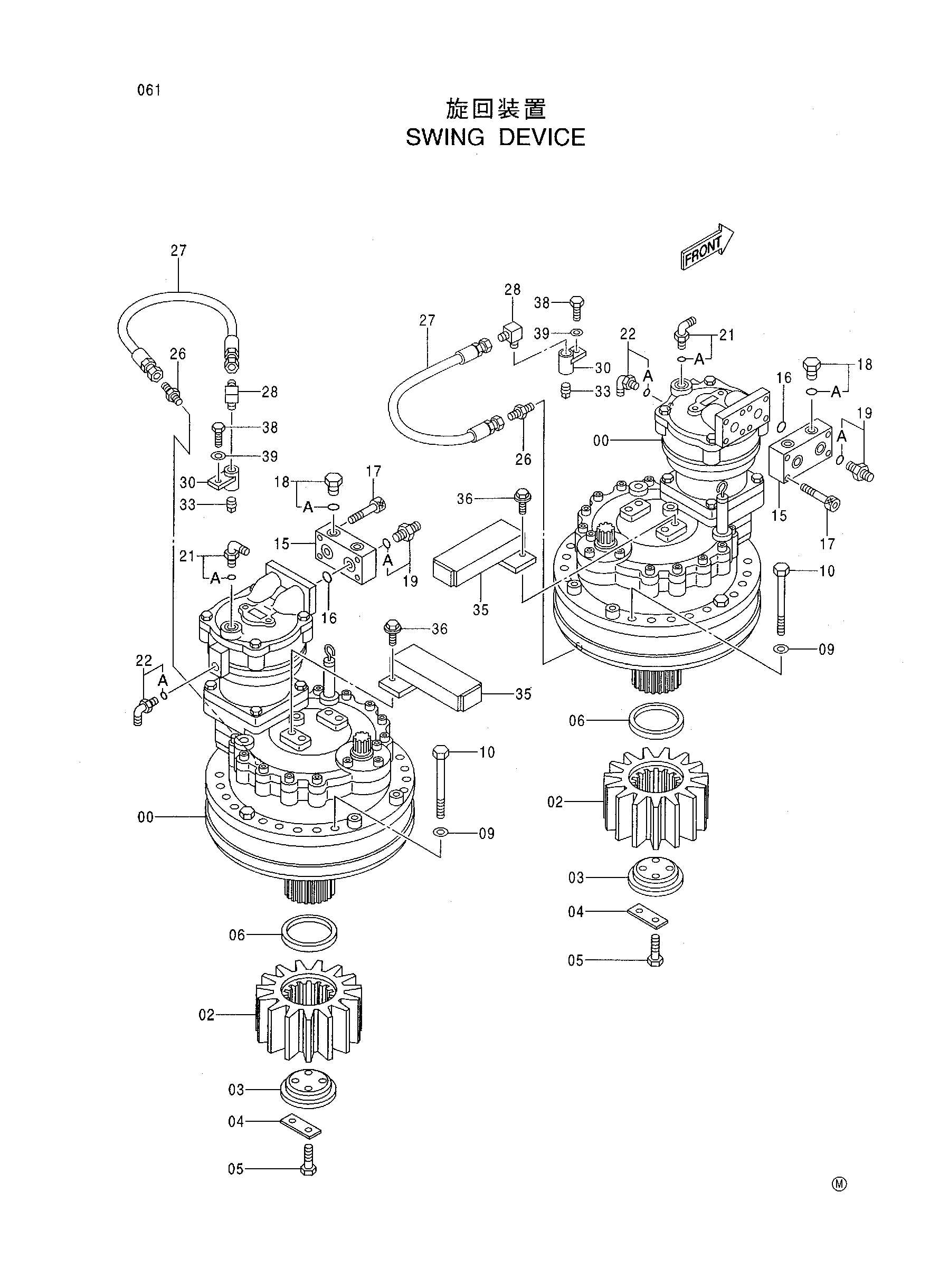

Заводская схема «Механизм поворота» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4392604 | Гидромотор | 2 |
| 02 | 3081937 | Ведущая шестерня | 2 |
| 03 | 4384253 | Фиксатор | 2 |
| 04 | 4117005 | Стопорная шайба | 4 |
| 05 | J901250 | Болт | 8 |
| 06 | 4365443 | Втулка | 2 |
| 09 | 4018545 | Шайба | 36 |
| 10 | J932011 | Болт | 36 |
| 15 | 3065597 | Блок | 2 |
| 16 | A811030 | Уплотнительное кольцо | 4 |
| 17 | M341245 | Болт с внутренним шестигранником | 8 |
| 18 | 4092534 | Пробка | 4 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4139973 | Адаптер | 4 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4154672 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4156434 | Угловой штуцер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4223383 | Адаптер | 2 |
| 27 | 4102060 | Шланг | 2 |
| 28 | 94-1403 | Угловой штуцер | 2 |
| 30 | 9731324 | Разъём | 2 |
| 33 | 94-2024 | Пробка | 2 |
| 35 | 9742784 | Крышка | 2 |
| 36 | J011235 | Болт с шайбой | 4 |
| 38 | J011030 | Болт с шайбой | 4 |
| 39 | J217083 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
