Хйдраулик-тйпе туглине — HITACHI CX1800

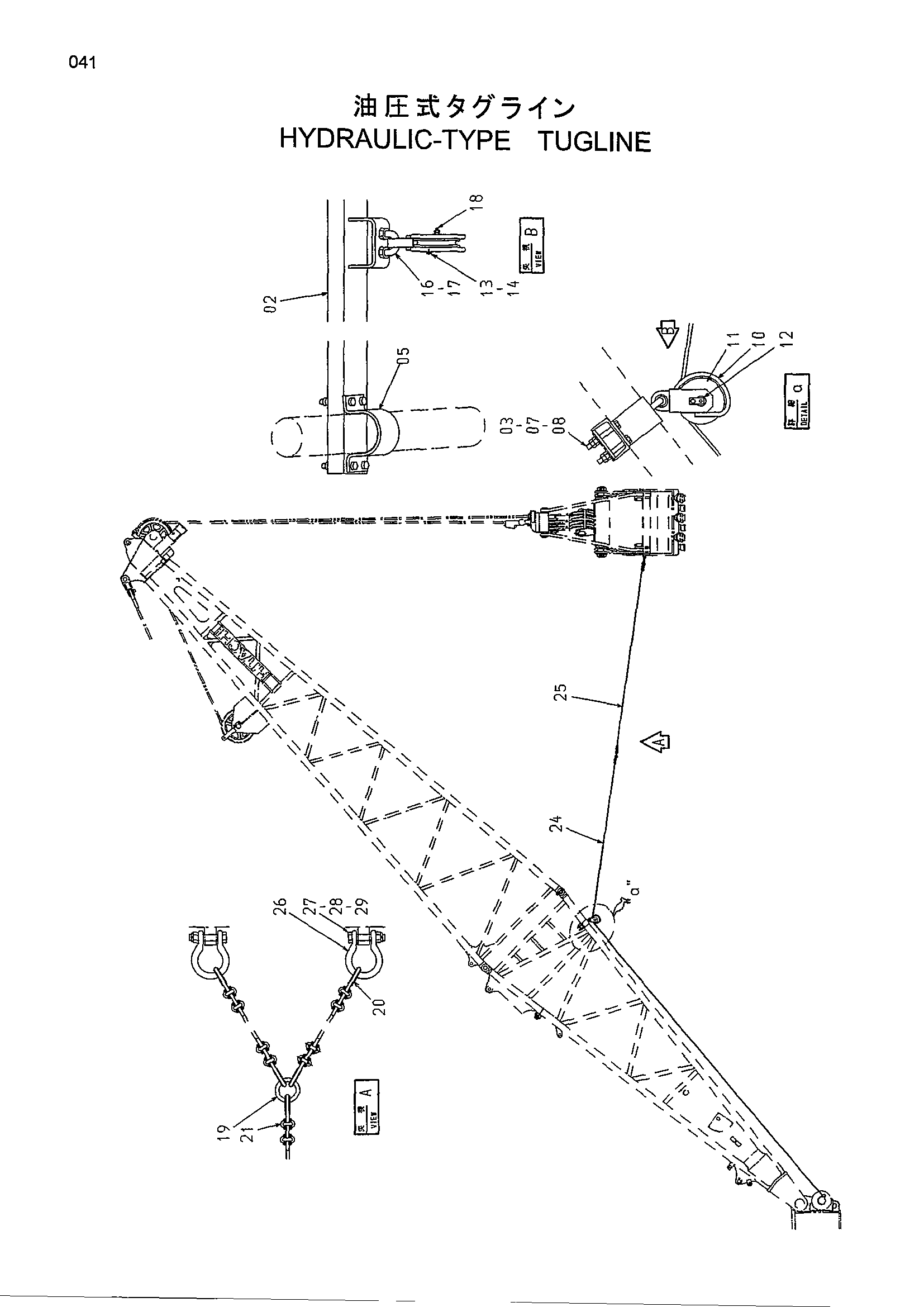

Заводская схема «Хйдраулик-тйпе туглине» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8074679 | Кронштейн | 1 |
| 03 | J950016 | Гайка | 16 |
| 05 | 4308877 | Хомут | 2 |
| 07 | J217085 | Шайба | 8 |
| 08 | J901604 | Болт | 8 |
| 10 | 810595 | Подвес | 1 |
| 11 | 991873 | Канатный блок | 1 |
| 12 | 991564 | Мост | 1 |
| 13 | J900814 | Болт | 1 |
| 14 | A590908 | Пружинная шайба | 1 |
| 16 | 4243454 | U-образный болт | 1 |
| 17 | J951020 | Гайка | 4 |
| 18 | J75482 | Пресс-маслёнка | 1 |
| 19 | 4048926 | Соединение | 1 |
| 20 | 94-4003 | Тхимбле | 2 |
| 21 | 94-2902 | Зажим канат | 10 |
| 24 | 4130014 | Канат провод | 1 |
| 25 | 4080042 | Канат провод | 2 |
| 26 | 485091 | Серьга | 2 |
| 27 | 490451 | Болт | 2 |
| 28 | M632022 | Корончатая гайка | 2 |
| 29 | A764040 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
