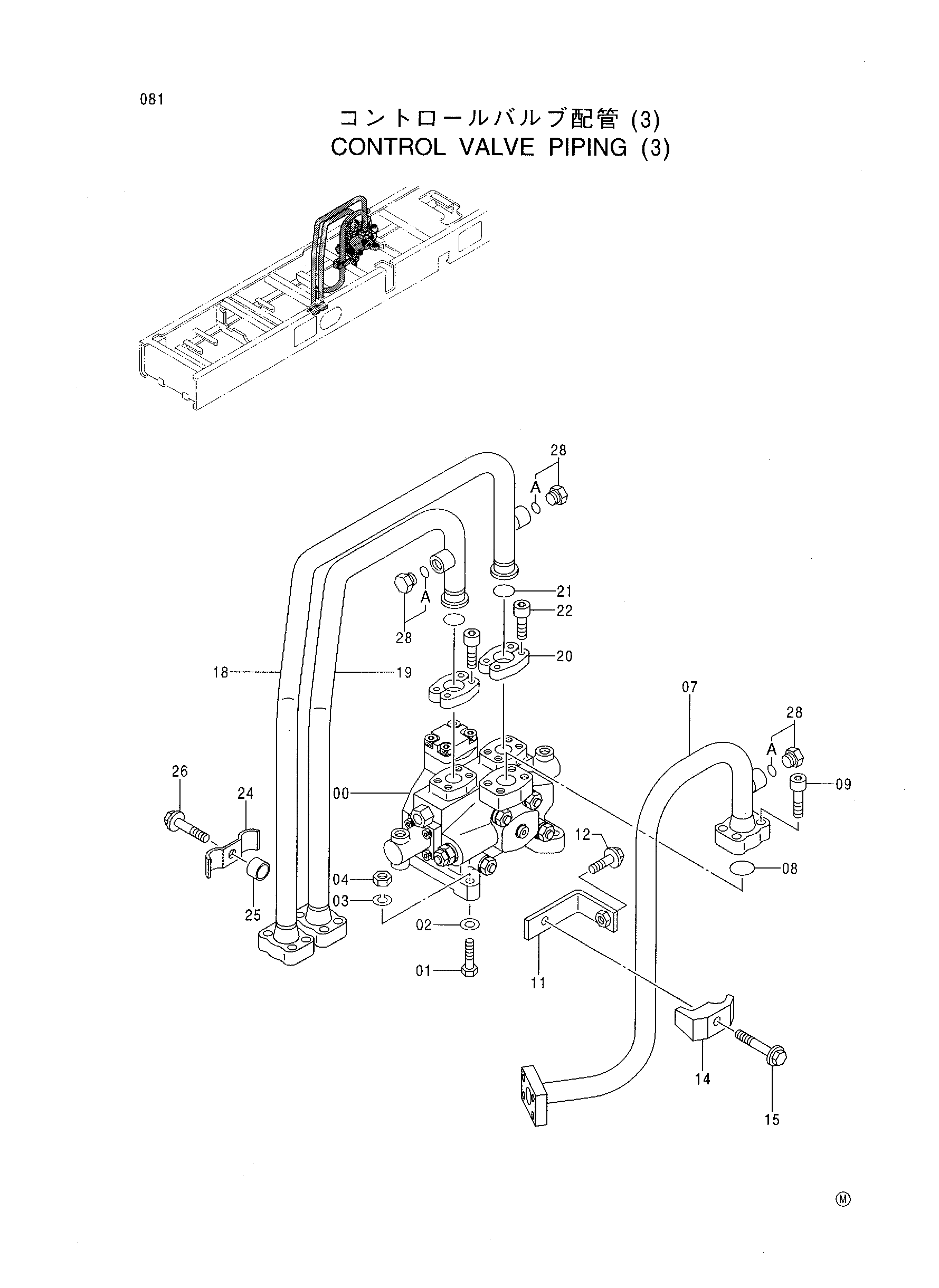

Гидрораспределитель трубопроводы (3) — HITACHI CX1800
Заводская схема «Гидрораспределитель трубопроводы (3)» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4363443 | Гидрораспределитель | 1 |
| 01 | J901255 | Болт | 4 |
| 02 | A590112 | Плоская шайба | 4 |
| 03 | A590912 | Пружинная шайба | 4 |
| 04 | J950012 | Гайка | 4 |
| 07 | 8065502 | Трубка | 1 |
| 08 | A811040 | Уплотнительное кольцо | 1 |
| 09 | M341245 | Болт с внутренним шестигранником | 4 |
| 11 | 9748460 | Кронштейн | 1 |
| 12 | J011235 | Болт с шайбой | 1 |
| 14 | 4190127 | Хомут трубки | 1 |
| 15 | J011265 | Болт с шайбой | 1 |
| 18 | 8072596 | Трубка | 1 |
| 19 | 8072597 | Трубка | 1 |
| 20 | 962453 | Разъёмный фланец | 4 |
| 21 | 966993 | Уплотнительное кольцо | 2 |
| 22 | M341030 | Болт с внутренним шестигранником | 8 |
| 24 | 4367900 | Хомут трубки | 1 |
| 25 | 4367908 | Проставка | 1 |
| 26 | J011255 | Болт с шайбой | 1 |
| 28 | 4092534 | Пробка | 3 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
