Башенный вставка 3M (B) — HITACHI CX1800

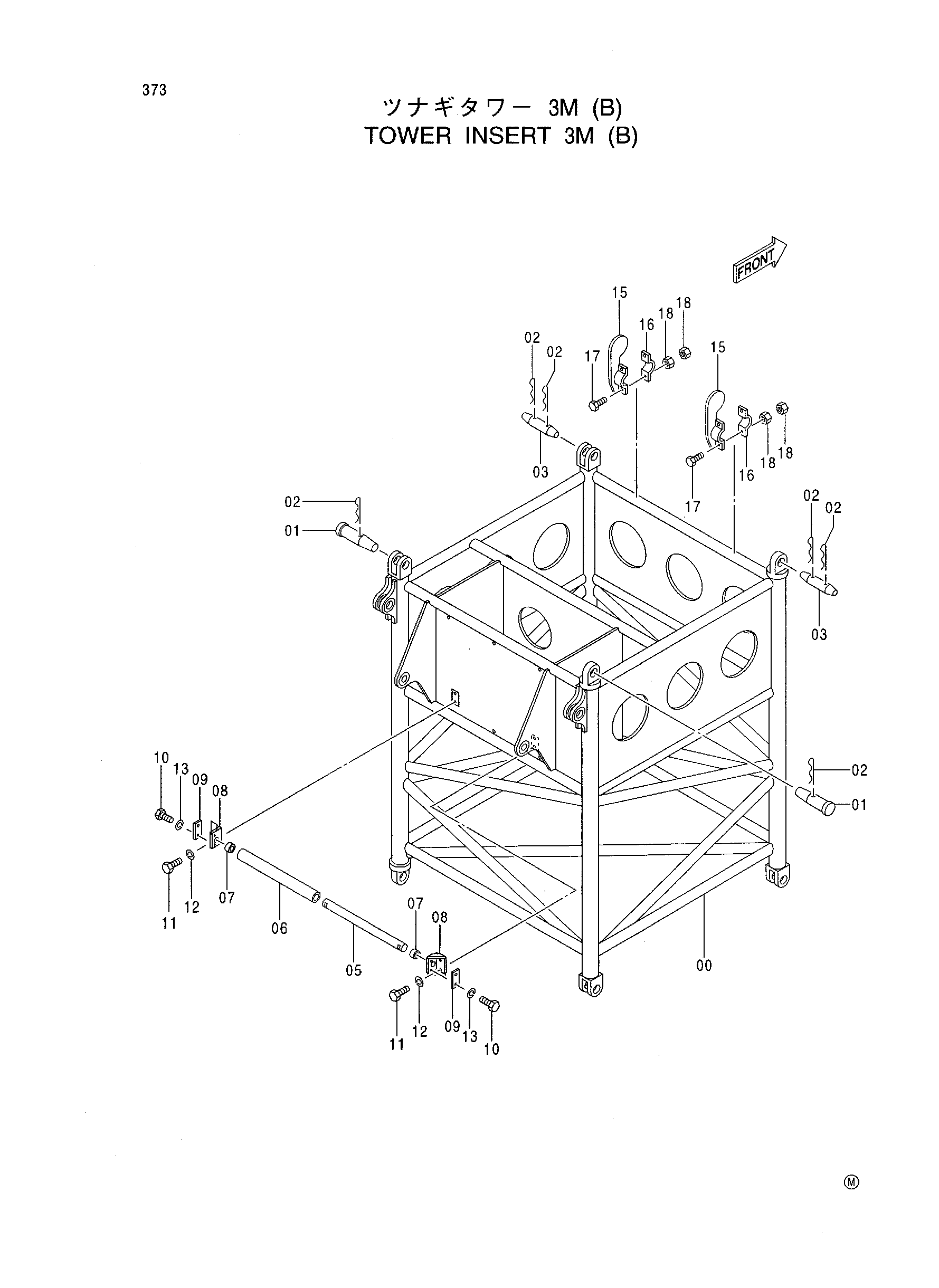

Заводская схема «Башенный вставка 3M (B)» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9172554 | Башенный вставка в сборе | 1 | |
| 00 | 6017524 | Стрела вставка | 1 |
| 01 | 4048095 | Палец | 2 |
| 02 | 3006890 | Стопорный палец | 6 |
| 03 | 4252183 | Палец | 2 |
| 05 | 4091744 | Мост | 1 |
| 06 | 4066775 | Ролик | 1 |
| 07 | 4080992 | Игольчатый подшипник | 2 |
| 08 | 8014797 | Кронштейн | 2 |
| 09 | X280071 | Стопорная пластина | 2 |
| 10 | J900814 | Болт | 4 |
| 11 | J901220 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 13 | A590908 | Пружинная шайба | 4 |
| 15 | 9747114 | Ограничитель | 2 |
| 16 | 4374272 | Хомут трубки | 2 |
| 17 | J901030 | Болт | 4 |
| 18 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
