Управление панель — HITACHI CX1800

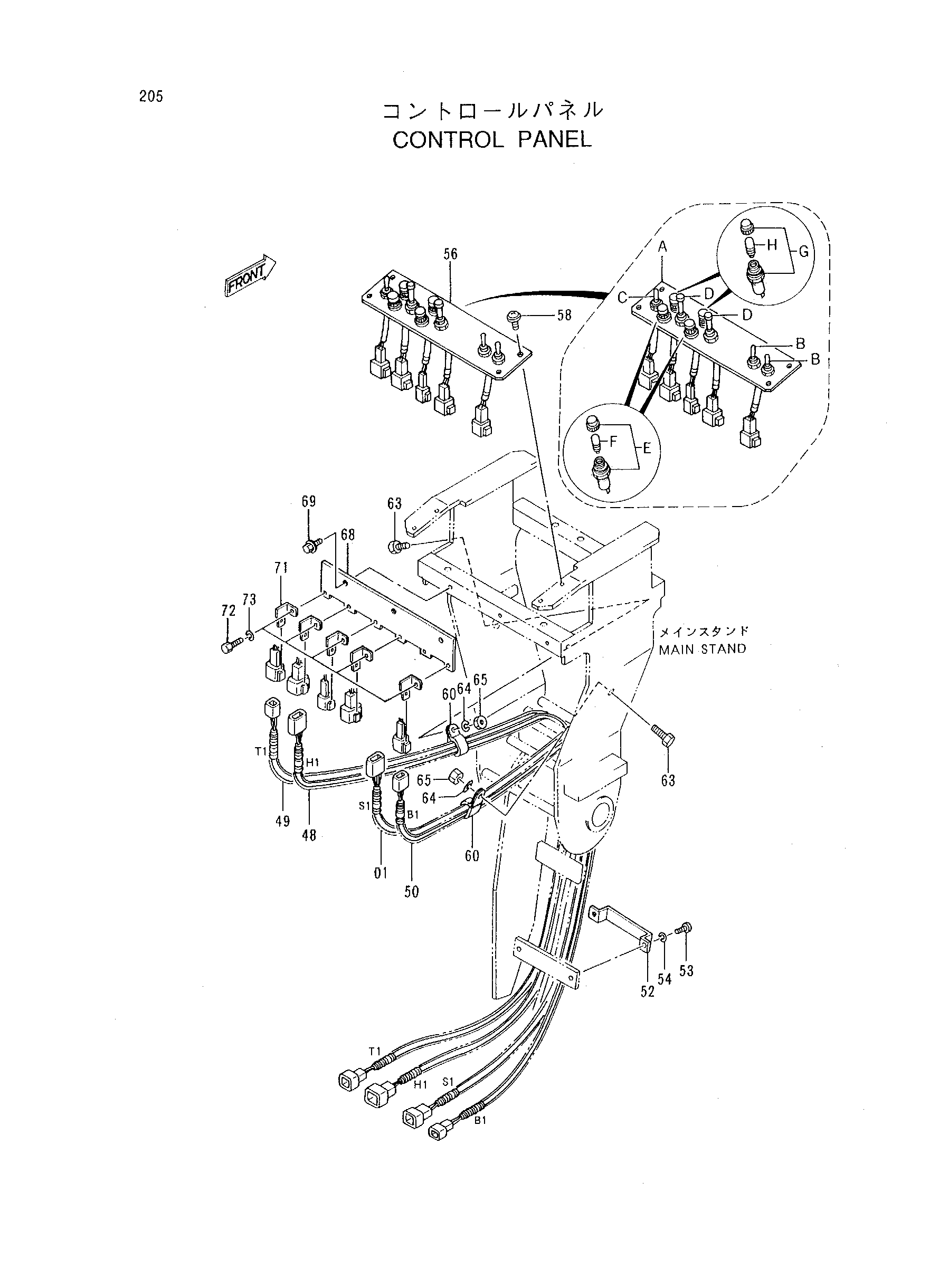

Заводская схема «Управление панель» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8060957 | Жгут проводов провод(S1) | 1 |
| 48 | 8060958 | Жгут проводов провод(H1) | 1 |
| 49 | 8060959 | Жгут проводов провод(T1) | 1 |
| 50 | 8066119 | Жгут проводов провод(B1) | 1 |
| 52 | 4339552 | Хомут | 1 |
| 53 | M430610 | Винт | 2 |
| 54 | A590906 | Пружинная шайба | 2 |
| 56 | 7031600 | Панель управление | 1 |
| 56A | 2039213 | Панель | 1 |
| 56B | 4331444 | Выключатель | 2 |
| 56C | 4331445 | Выключатель | 1 |
| 56D | 4310217 | Выключатель | 2 |
| 56E | 4324000 | Держатель | 2 |
| 56F | 4324002 | Фонарь | 2 |
| 56G | 4324001 | Держатель | 2 |
| 58 | J670512 | Винт с шайбой | 4 |
| 60 | 4190292 | Зажим | 2 |
| 63 | J901020 | Болт | 2 |
| 64 | A590910 | Пружинная шайба | 2 |
| 65 | J950010 | Гайка | 2 |
| 68 | 4341081 | Пластина | 1 |
| 69 | J010614 | Болт с шайбой | 3 |
| 71 | 4252767 | Кронштейн | 5 |
| 72 | J900610 | Болт | 5 |
| 73 | A590906 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
