Гусеничная рама — HITACHI CX1800

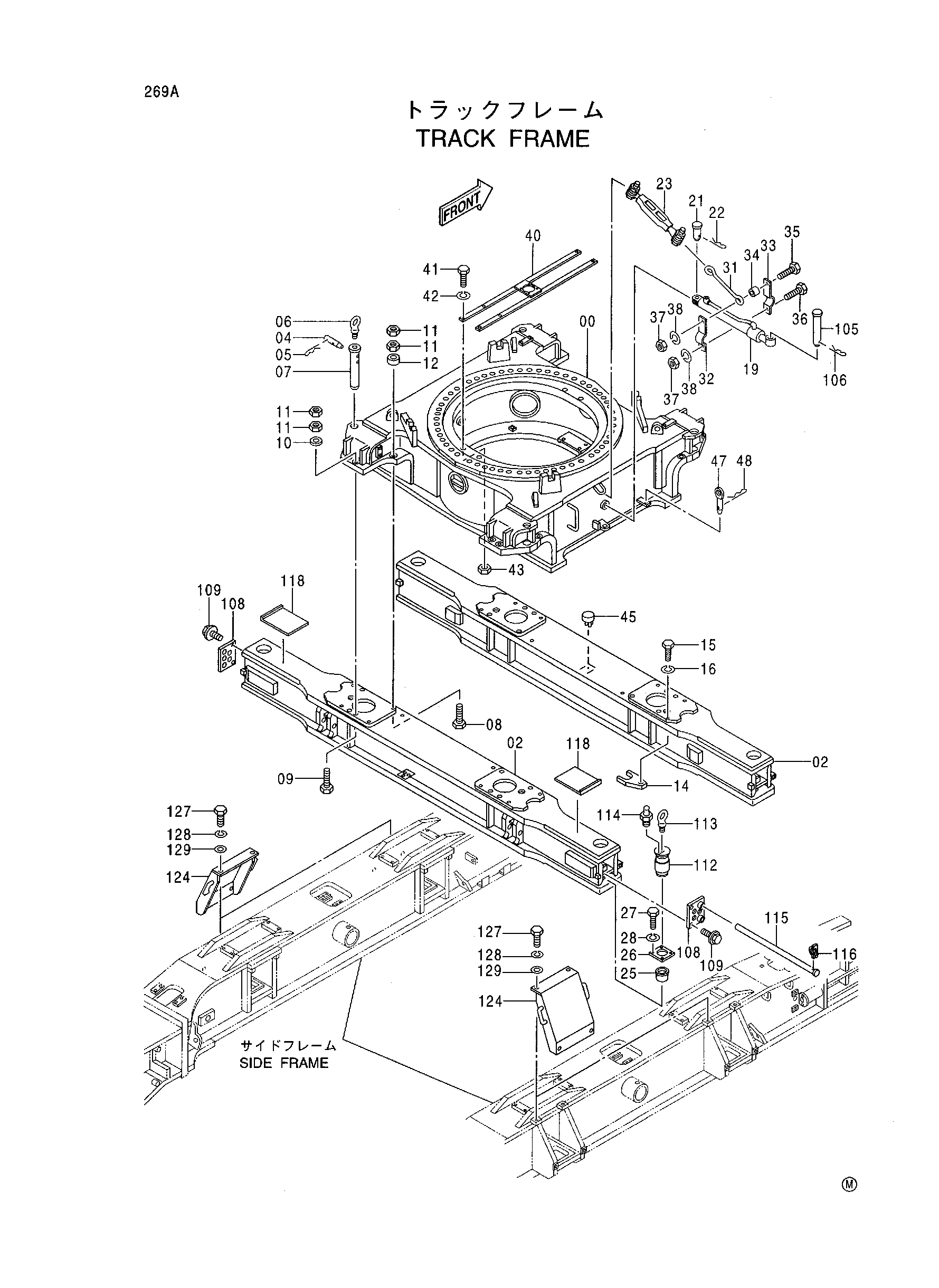

Заводская схема «Гусеничная рама» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5005871	Рама базовый	1
02	6017238	Беам трукк	2
04	4061096	Палец	4
05	4077248	Стопорный палец	8
06	4083751	Болт проушина	4
07	3055984	Палец	4
08	J834523	Болт	4
09	J834520	Болт	12
10	4114413	Шайба	12
11	J953045	Гайка	32
12	4274227	Проставка	4
14	4262850	Пластина	16
15	J901602	Болт	16
16	A590916	Пружинная шайба	16
19	4158225	Гидроцилиндр. масляный	2
21	4160556	Палец	2
22	3002554	Стопорный палец	2
23	4336798	Турнбуккле	2
25	4401989	Втулка	4
26	4262463	Крышка	4
27	J901660	Болт	16
28	A590916	Пружинная шайба	16
31	4226277	Шток	2
32	4226278	Хомут	2
33	9735736	Хомут	2
34	4226279	Проставка	2
35	J901250	Болт	2
36	J901230	Болт	2
37	J950012	Гайка	4
38	A590912	Пружинная шайба	4
40	9750161	Кронштейн	1
41	J901290	Болт	4
42	A590912	Пружинная шайба	4
43	J950012	Гайка	4
45	4091871	Уровень	1
47	9705271	Палец	2
48	4022701	Стопорный палец	2
105	4160555	Палец	2
106	3002554	Стопорный палец	2
108	8048934	Кронштейн	4
109	J011235	Болт с шайбой	12
112	3052324	Палец	4
113	4027471	Болт проушина	4
114	J75481	Пресс-маслёнка	4
115	9735755	Палец	4
116	947447	Палец кольцо	4
118	4262542	Регулировочная шайба	12
124	8073646	Крышка	4
127	J901020	Болт	16
128	A590910	Пружинная шайба	16
129	J217083	Шайба	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
