Гидроцилиндр. масляный — HITACHI CX1800

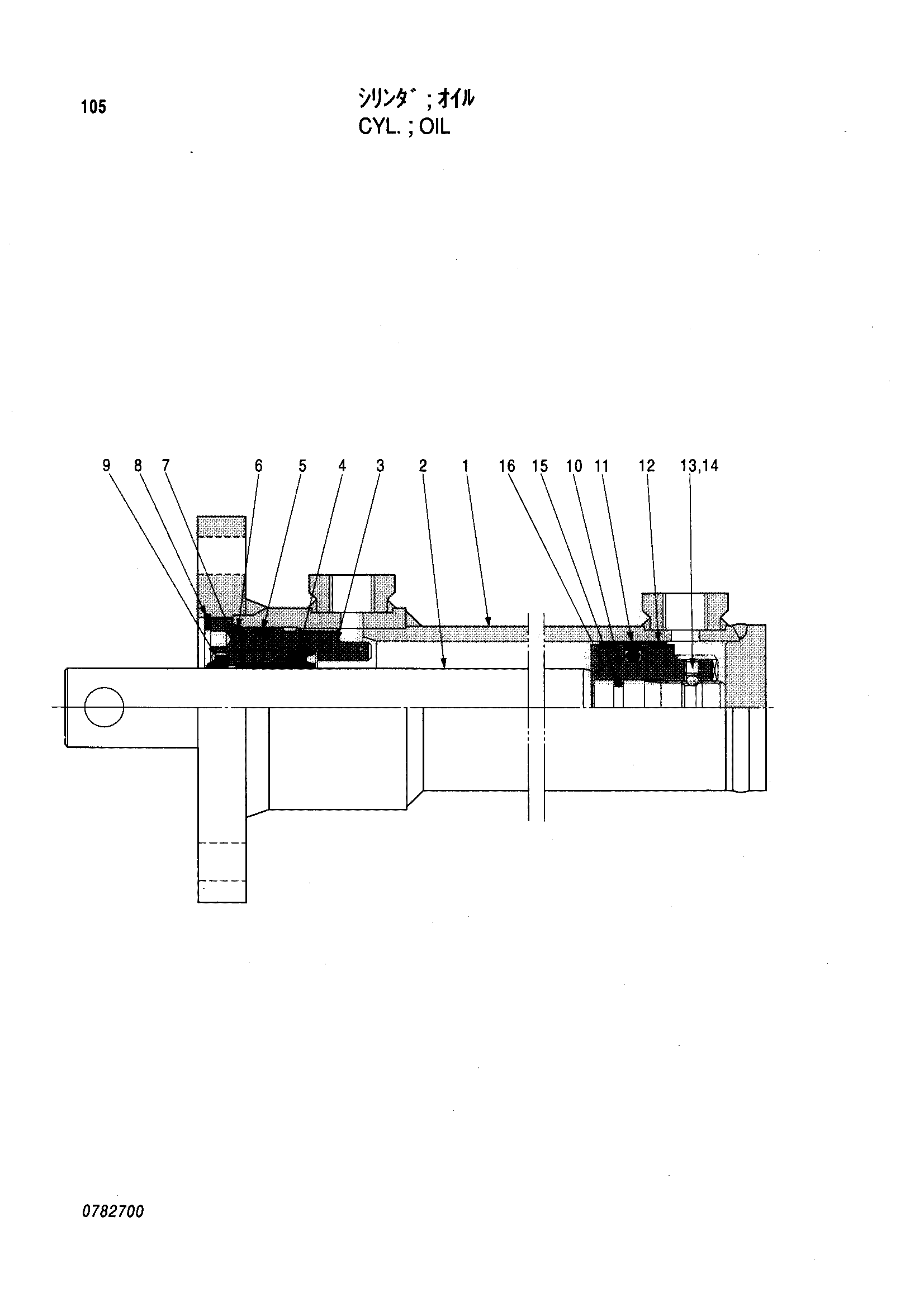

Заводская схема «Гидроцилиндр. масляный» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4275325 | Гидроцилиндр. масляный | 1 | |
| 1 | 0782701 | Труба гидроцилиндра | 1 |
| 2 | 0782702 | Шток поршня | 1 |
| 3 | 0782703 | Головка гидроцилиндра | 1 |
| 4 | 0782704 | U-образная манжета | 1 |
| 5 | 4506147 | Уплотнительное кольцо | 1 |
| 6 | 4038875 | Уплотнительное кольцо | 1 |
| 7 | 0403005 | Втулка | 1 |
| 8 | 991725 | Стопорное кольцо | 1 |
| 9 | 0603004 | Грязесъёмное кольцо | 1 |
| 10 | 0782705 | Поршень | 1 |
| 11 | 0782706 | Уплотнительное кольцо | 1 |
| 12 | 0782707 | Направляющее кольцо | 2 |
| 13 | 0431909 | Установочный винт | 1 |
| 14 | 0431910 | Стальной шарик | 1 |
| 15 | 954495 | Уплотнительное кольцо | 1 |
| 16 | 0782708 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
