Пилотные гидролинии (4-1-2) — HITACHI CX1800

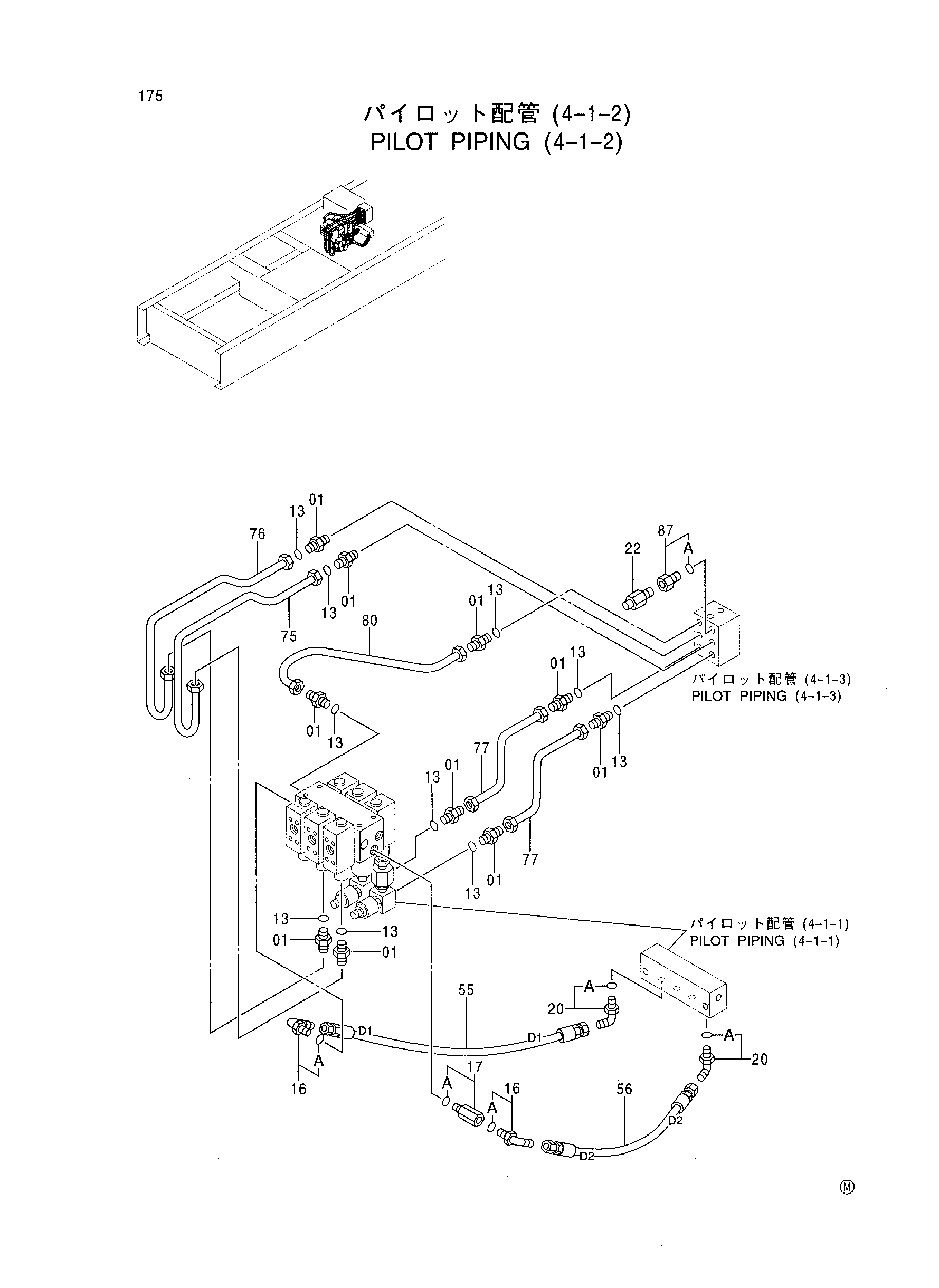

Заводская схема «Пилотные гидролинии (4-1-2)» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4317623 | Штуцер трубки | 10 |
| 13 | 957366 | Уплотнительное кольцо | 10 |
| 16 | 4154671 | Угловой штуцер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4261357 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4156434 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4331359 | Датчик давления | 1 |
| 55 | 4386956 | Шланг | 1 |
| 56 | 4386956 | Шланг | 1 |
| 75 | 3082724 | Трубка | 1 |
| 76 | 3082725 | Трубка | 1 |
| 77 | 4403475 | Трубка | 2 |
| 80 | 3082726 | Трубка | 1 |
| 87 | 4138898 | Адаптер | 1 |
| 87A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
