Верхний стрела — HITACHI CX1800

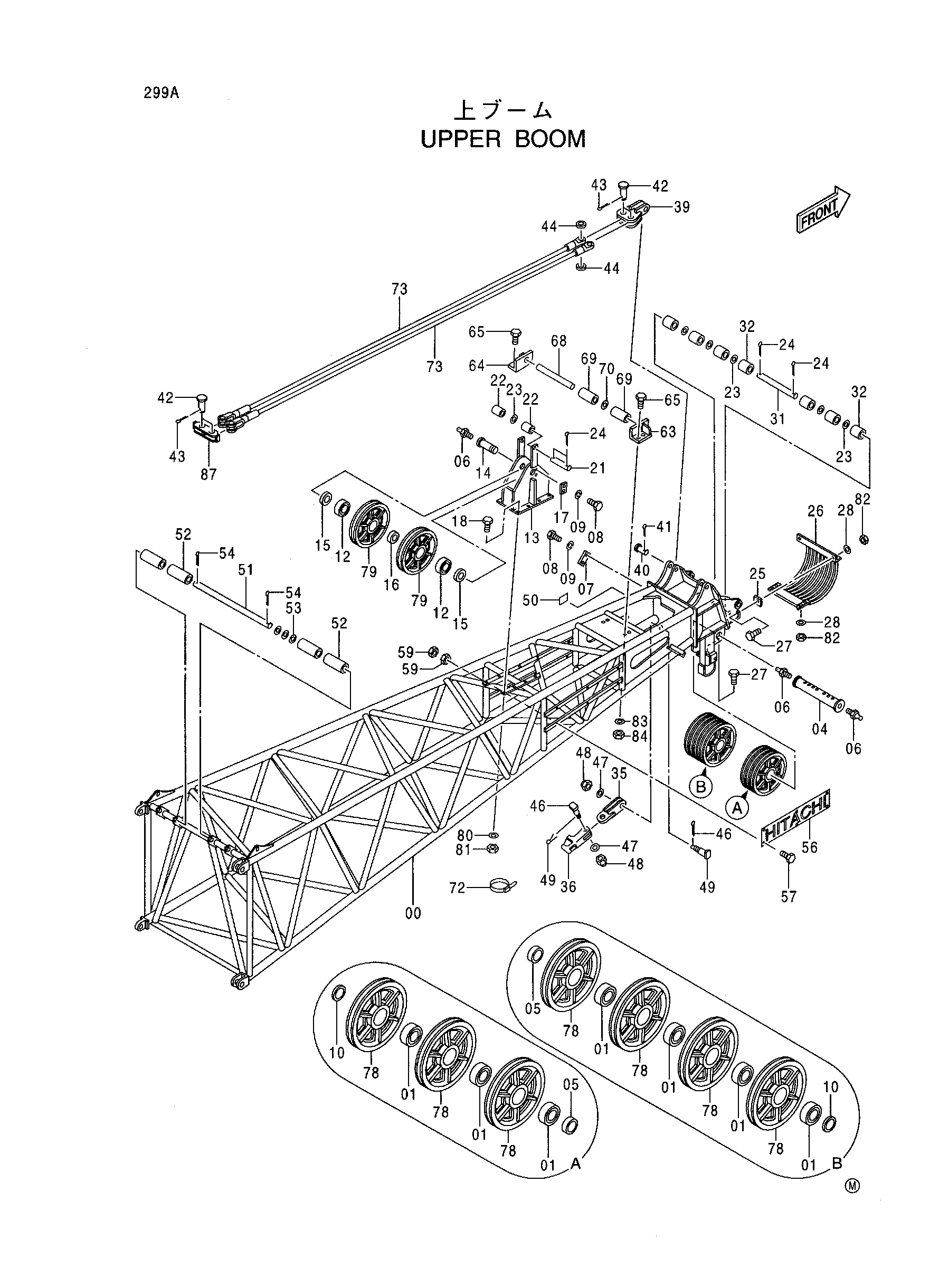

Заводская схема «Верхний стрела» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5005971	Стрела верхний	1
01	4361339	Роликовый подшипник	7
04	3052513	Мост	1
05	4263234	Проставка	2
06	J75482	Пресс-маслёнка	3
07	X4249	Стопорная пластина	2
08	J932035	Болт	6
09	A590920	Пружинная шайба	6
10	4403651	Проставка	2
12	4117993	Роликовый подшипник	2
13	7023504	Кронштейн	1
14	4139009	Мост	1
15	4124160	Проставка	2
16	4139008	Проставка	1
17	X4248	Стопорная пластина	1
18	J901650	Болт	8
21	4139004	Палец	1
22	4139007	Ролик	2
23	A590130	Плоская шайба	11
24	A768045	Шплинт	4
25	4145918	Регулировочная шайба	4
26	7023446	Канат направляющая	1
27	J901240	Болт	6
28	A590112	Плоская шайба	6
31	4263139	Палец	1
32	4139005	Ролик	7
35	8016217	Концевой вилка	1
36	2011693	Разъём канат	1
39	8072750	Тяга	2
40	4263237	Палец	2
41	A761001	Шплинт	2
42	4403603	Палец	8
43	A761090	Шплинт	8
44	4403605	Проставка	8
46	4387083	Палец	2
47	4114408	Шайба	2
48	4137247	Корончатая гайка	2
49	A766063	Шплинт	2
50	4360891	Информационная табличка	1
51	4138999	Палец	1
52	4139001	Ролик	4
53	A590139	Плоская шайба	3
54	A768063	Шплинт	2
56	4343269	Информационная табличка	2
57	J901030	Болт	12
59	J950010	Гайка	24
63	9718120	Кронштейн	1
64	9718121	Кронштейн	1
65	J901035	Болт	4
68	4145584	Палец	1
69	4145583	Ролик	2
70	A590139	Плоская шайба	1
72	4121859	Ленточный зажим	8
73	8072700	Канат подвесной	4
78	3080920	Канатный блок	7
79	3080919	Канатный блок	2
80	A590116	Плоская шайба	8
81	M660016	U-образная гайка	8
82	M660012	U-образная гайка	6
83	A590110	Плоская шайба	4
84	M660010	U-образная гайка	4
87	9750526	Спреадер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
