Башенный гусёк стрелы (верхний) — HITACHI CX1800

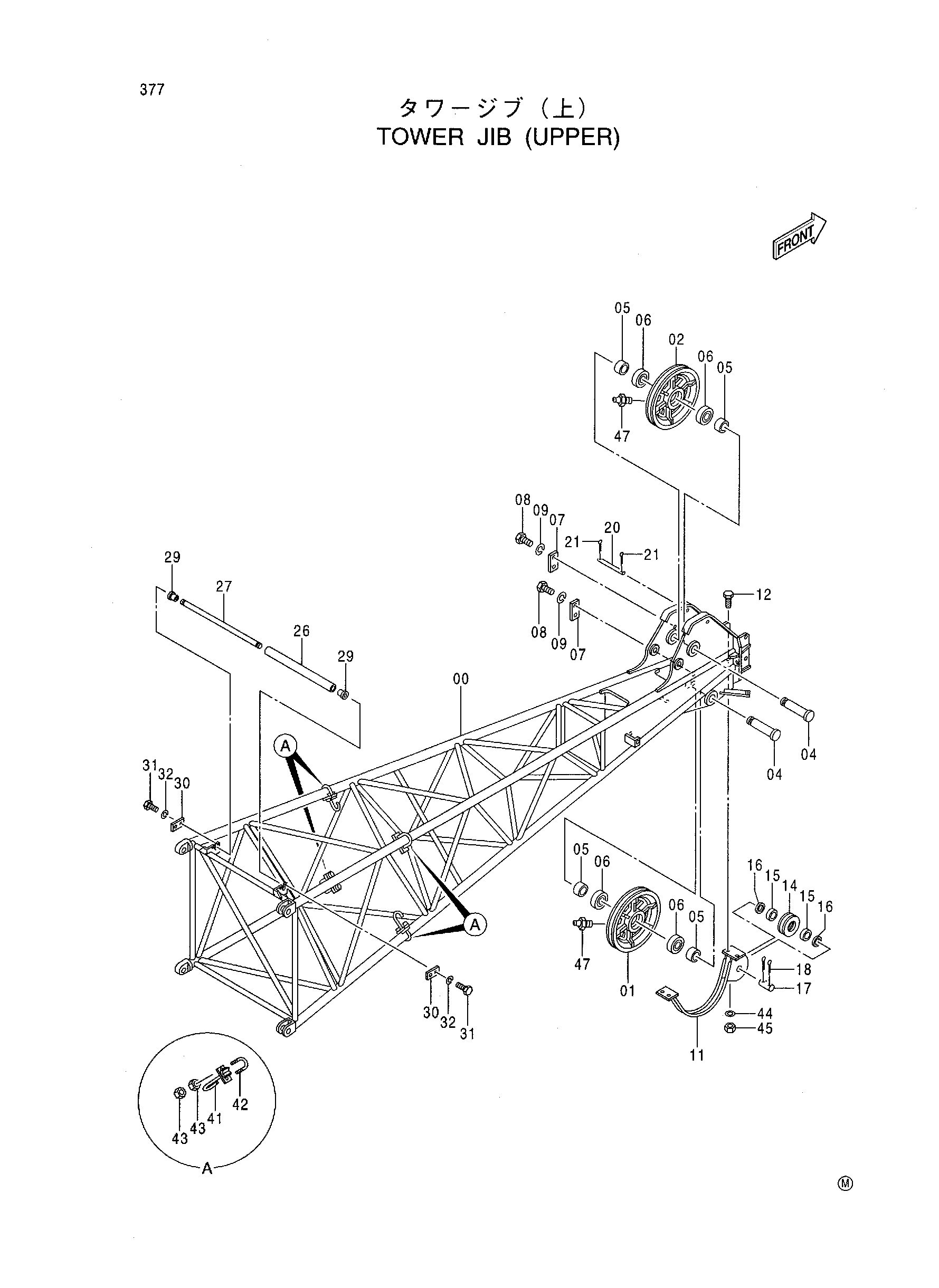

Заводская схема «Башенный гусёк стрелы (верхний)» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006068 | Гусёк стрелы верхний | 1 |
| 01 | 3081859 | Канатный блок | 1 |
| 02 | 3081859 | Канатный блок | 1 |
| 04 | 4270980 | Палец | 2 |
| 05 | 4270981 | Проставка | 4 |
| 06 | 4129305 | Шариковый подшипник | 4 |
| 07 | X4247 | Стопорная пластина | 2 |
| 08 | J901625 | Болт | 4 |
| 09 | A590916 | Пружинная шайба | 4 |
| 11 | 8069885 | Направляющая каната | 1 |
| 12 | J901640 | Болт | 4 |
| 14 | 4389313 | Ролик | 1 |
| 15 | 4163030 | Шариковый подшипник | 2 |
| 16 | 4400015 | Проставка | 2 |
| 17 | 4191660 | Палец | 1 |
| 18 | A761000 | Шплинт | 2 |
| 20 | 4270982 | Палец | 1 |
| 21 | A765028 | Шплинт | 2 |
| 26 | 4410507 | Ролик | 1 |
| 27 | 4365887 | Мост | 1 |
| 29 | 4142688 | Втулка | 2 |
| 30 | X4246 | Стопорная пластина | 2 |
| 31 | J901220 | Болт | 4 |
| 32 | A590912 | Пружинная шайба | 4 |
| 41 | 9736035 | Кронштейн | 4 |
| 42 | 4270984 | U-образный болт | 4 |
| 43 | J950010 | Гайка | 16 |
| 44 | A590116 | Плоская шайба | 4 |
| 45 | M660016 | U-образная гайка | 4 |
| 47 | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
