Топливный насос детали — HITACHI CX1800

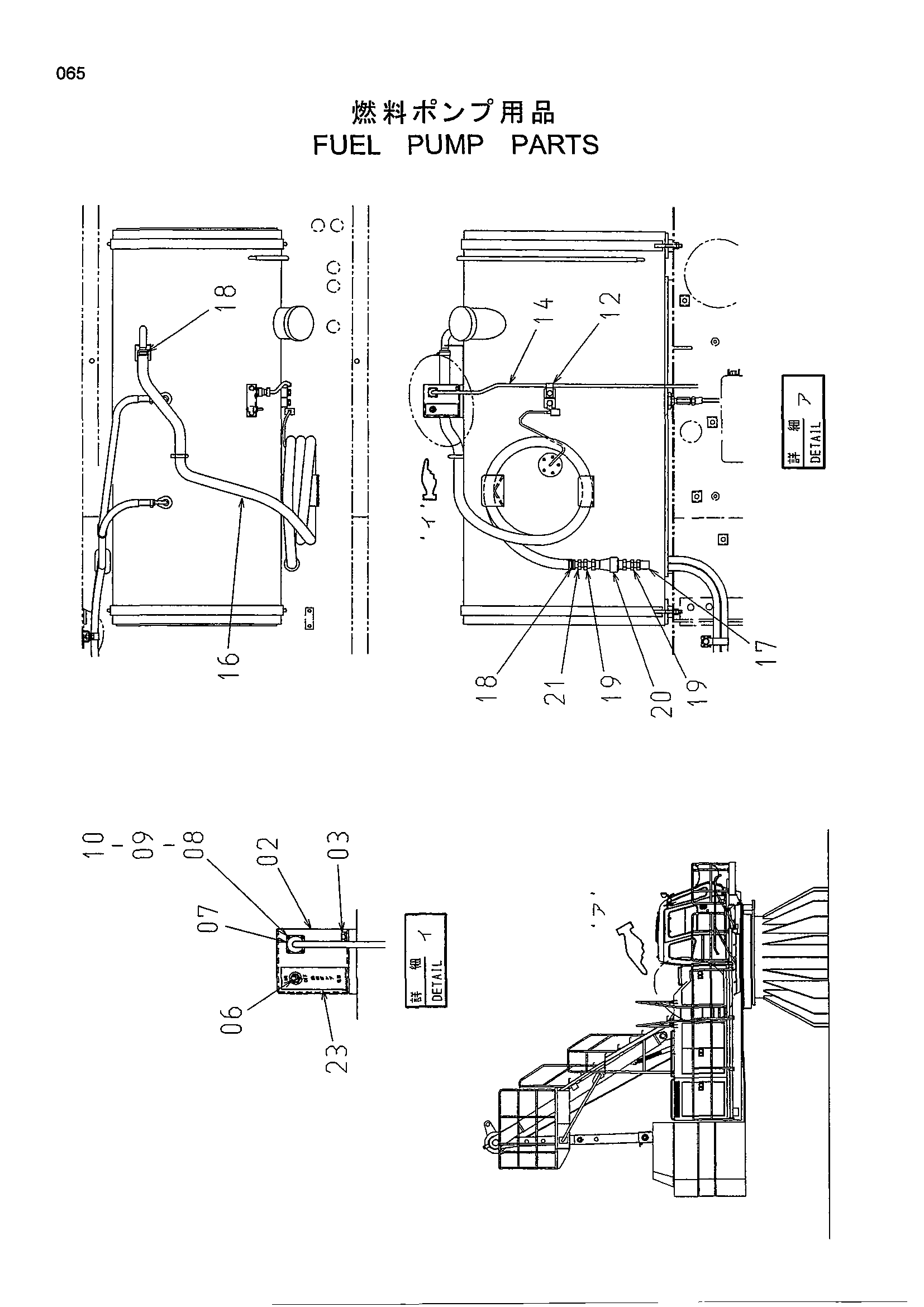

Заводская схема «Топливный насос детали» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4171278 | Насос | 1 |
| 02 | 4438609 | Кронштейн | 1 |
| 03 | J020816 | Болт с шайбой | 2 |
| 06 | 4191871 | Выключатель | 1 |
| 07 | 4191872 | Разъём | 1 |
| 08 | M430316 | Винт | 4 |
| 09 | M500303 | Гайка | 4 |
| 10 | A590903 | Пружинная шайба | 4 |
| 12 | 4192018 | Зажим | 1 |
| 14 | 4191873 | Жгут проводов | 1 |
| 16 | 4369343 | Топливный шланг | 1 |
| 17 | 4171277 | Соединение | 1 |
| 18 | 4504367 | Хомут шланга | 2 |
| 19 | 94-1603 | Переходник | 2 |
| 20 | 4242551 | Самоуплотняющееся соединение | 1 |
| 21 | 4004589 | Соединение | 1 |
| 23 | 4191874 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
