Гусёк стрелы вставка 6M — HITACHI CX1800

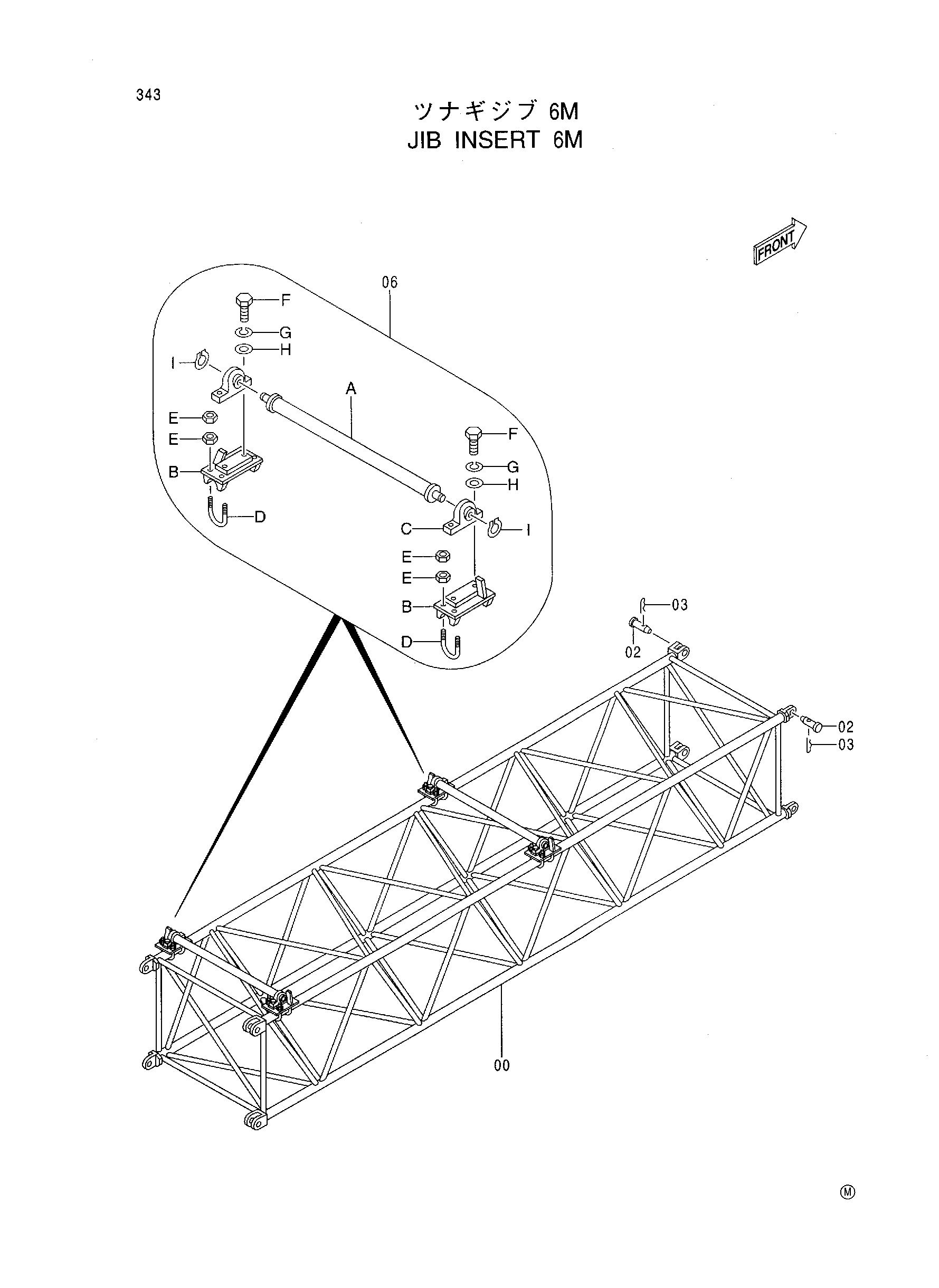

Заводская схема «Гусёк стрелы вставка 6M» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9157780 | Гусёк стрелы вставка в сборе | 1 | |
| 00 | 6016437 | Гусёк стрелы боом-ин. | 1 |
| 02 | 4046467 | Палец | 4 |
| 03 | 414322 | Стопорный палец | 4 |
| 06 | 9151385 | Направляющая каток | 2 |
| 06A | 9743353 | Ролик | 1 |
| 06B | 8068410 | Кронштейн | 2 |
| 06C | 4371755 | Подшипник. блок | 2 |
| 06D | 4255205 | U-образный болт | 4 |
| 06E | J950010 | Гайка | 16 |
| 06F | J901440 | Болт | 4 |
| 06G | A590914 | Пружинная шайба | 4 |
| 06H | A590114 | Плоская шайба | 4 |
| 06I | 991342 | Стопорное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
