Портал лестница — HITACHI CX1800

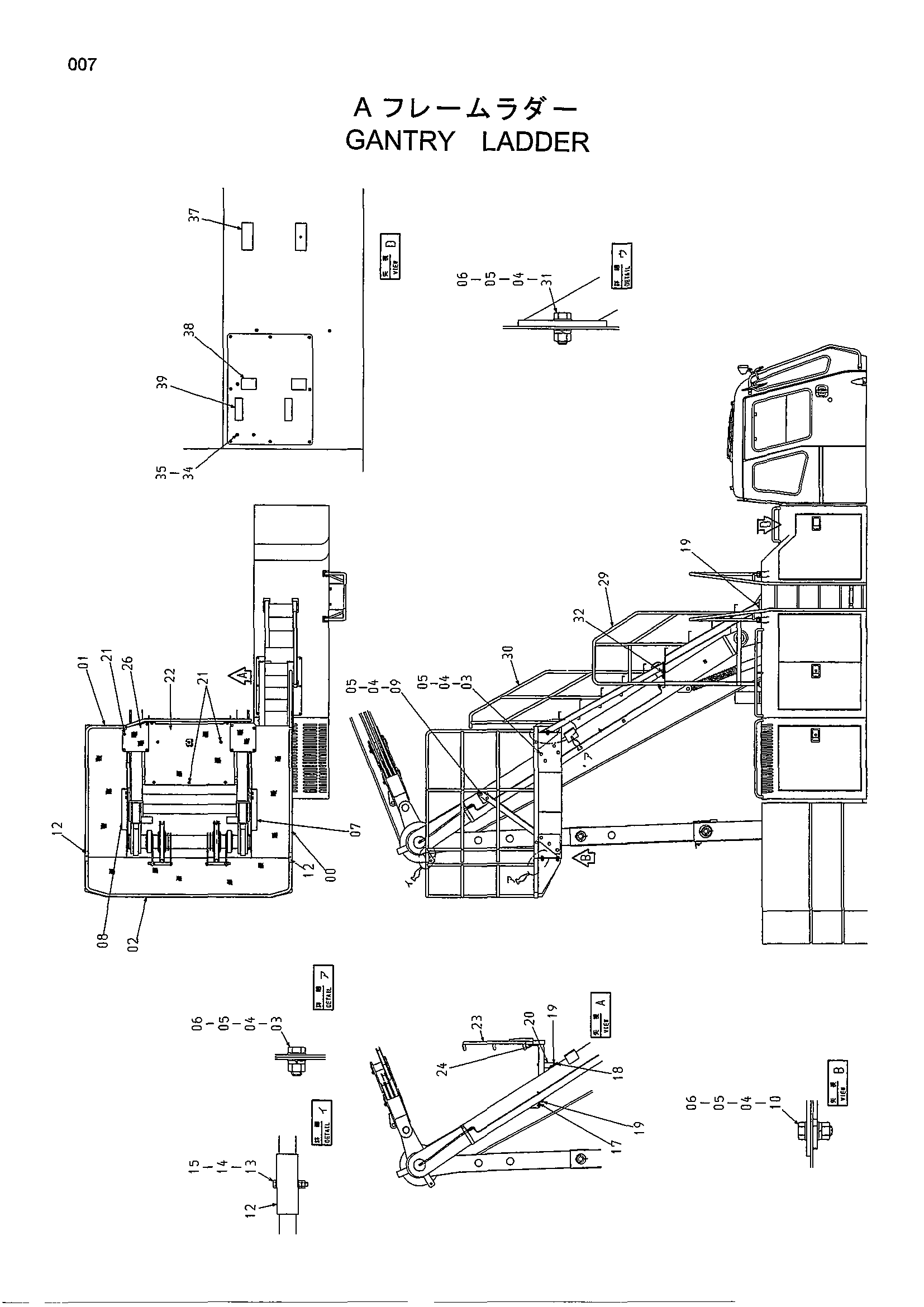

Заводская схема «Портал лестница» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038628 | Ступень | 1 |
| 01 | 7038629 | Ступень | 1 |
| 02 | 6019271 | Ступень | 1 |
| 03 | J922045 | Болт | 16 |
| 04 | A590120 | Плоская шайба | 44 |
| 05 | J257220 | Пружинная шайба | 28 |
| 06 | J950020 | Гайка | 16 |
| 07 | 4438799 | Стойка | 1 |
| 08 | 4438800 | Стойка | 1 |
| 09 | J922040 | Болт | 4 |
| 10 | J922055 | Болт | 6 |
| 12 | 4382154 | Трубка | 2 |
| 13 | J900865 | Болт | 2 |
| 14 | A590108 | Плоская шайба | 4 |
| 15 | J950008 | Гайка | 4 |
| 17 | 9754958 | Стойка | 1 |
| 18 | 8080504 | Стойка | 1 |
| 19 | J031230 | Болт с шайбой | 12 |
| 20 | 9754956 | Кронштейн | 3 |
| 21 | J031235 | Болт с шайбой | 17 |
| 22 | 8080502 | Ступень | 1 |
| 23 | 8080503 | Поручень | 1 |
| 24 | J031245 | Болт с шайбой | 2 |
| 26 | 4438792 | Ступень | 1 |
| 27 | 4438793 | Ступень | 1 |
| 29 | 8071187 | Лестница | 1 |
| 30 | 7038632 | Лестница | 1 |
| 31 | J922050 | Болт | 2 |
| 32 | J031025 | Болт с шайбой | 4 |
| 34 | 4330985 | Болт | 3 |
| 35 | A590910 | Пружинная шайба | 3 |
| 37 | 4438797 | Седло винта | 2 |
| 38 | 4438798 | Седло винта | 2 |
| 39 | 4438804 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
