Портал (нижний) — HITACHI CX1800

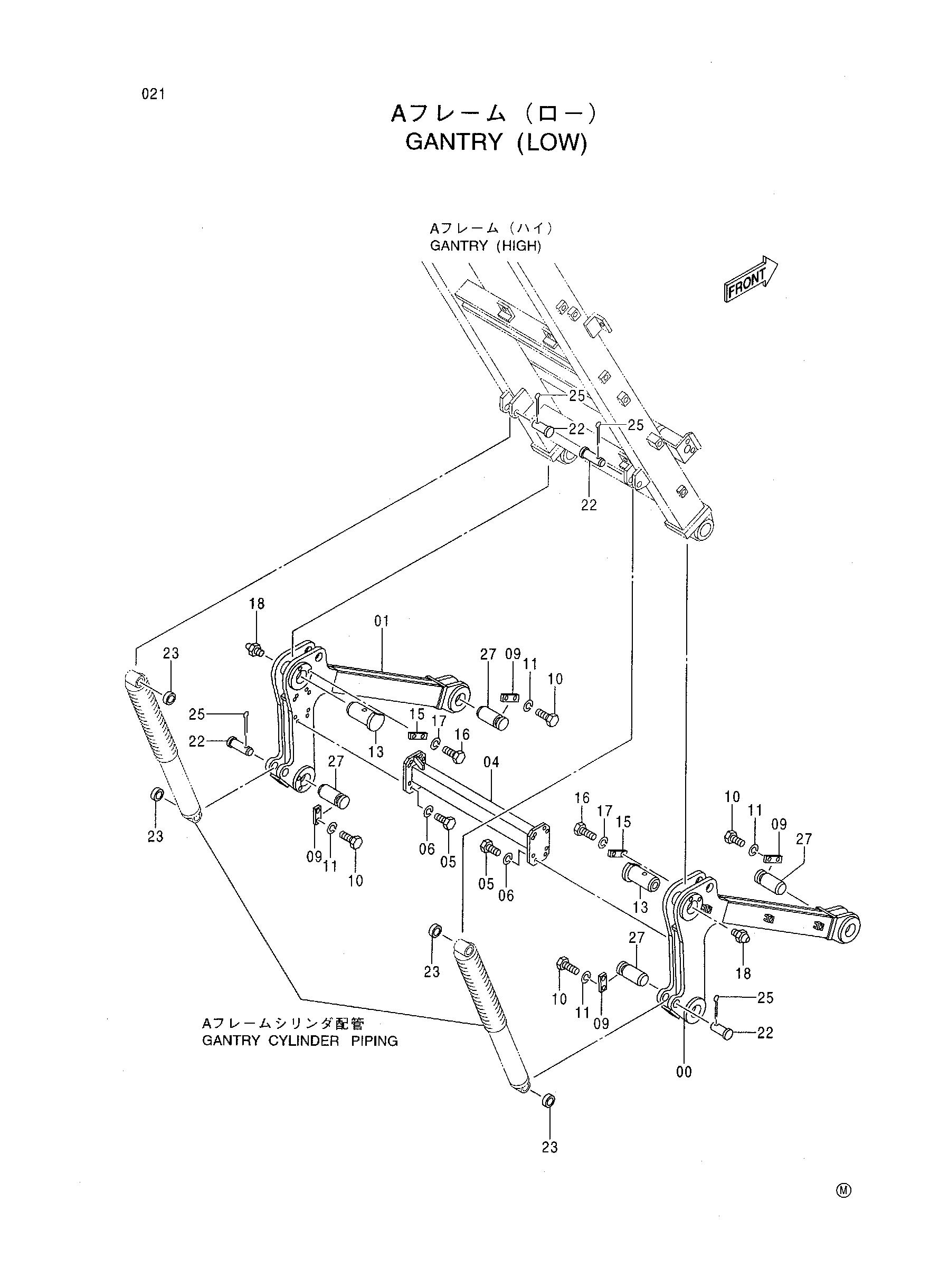

Заводская схема «Портал (нижний)» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017406 | Стойка | 1 |
| 01 | 6017407 | Стойка | 1 |
| 04 | 8048929 | Штанга | 1 |
| 05 | J901635 | Болт | 16 |
| 06 | A590916 | Пружинная шайба | 16 |
| 09 | X4247 | Стопорная пластина | 4 |
| 10 | J901635 | Болт | 8 |
| 11 | A590916 | Пружинная шайба | 8 |
| 13 | 4264367 | Палец | 2 |
| 15 | X4248 | Стопорная пластина | 2 |
| 16 | J932035 | Болт | 4 |
| 17 | A590920 | Пружинная шайба | 4 |
| 18 | J75481 | Пресс-маслёнка | 2 |
| 22 | 4117340 | Палец | 4 |
| 23 | 4227786 | Проставка | 4 |
| 25 | A768063 | Шплинт | 4 |
| 27 | 4282184 | Палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
