Тормозной клапан — HITACHI CX1800

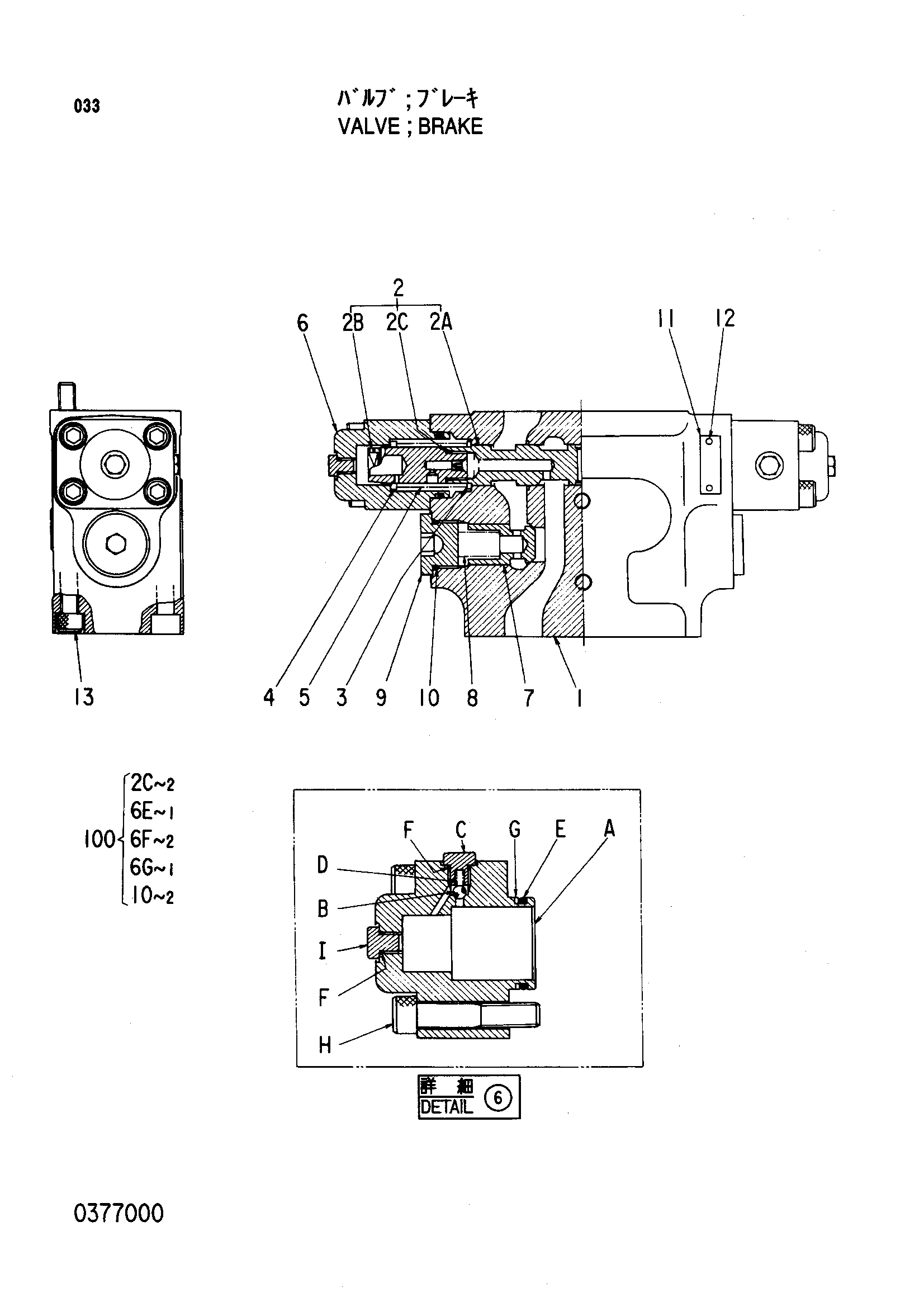

Заводская схема «Тормозной клапан» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4249073 | Тормозной клапан | 1 | |
| 2C | 4506418 | Уплотнительное кольцо | 2 |
| 3 | 0163601 | Седло пружины | 2 |
| 4 | 0352301 | Седло пружины | 2 |
| 5 | 0352302 | Пружина | 2 |
| 6 | 0352303 | Колпачок в сборе | 2 |
| 6E | A811040 | Уплотнительное кольцо | 1 |
| 6F | 4506408 | Уплотнительное кольцо | 2 |
| 6G | 4070998 | Опорное кольцо | 1 |
| 7 | 0352304 | Обратный клапан | 2 |
| 8 | 0352305 | Пружина | 2 |
| 9 | 0352306 | Пробка | 2 |
| 10 | 4506429 | Уплотнительное кольцо | 2 |
| 13 | 0352307 | Болт с внутренним шестигранником | 8 |
| 100 | 0377001 | Репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
