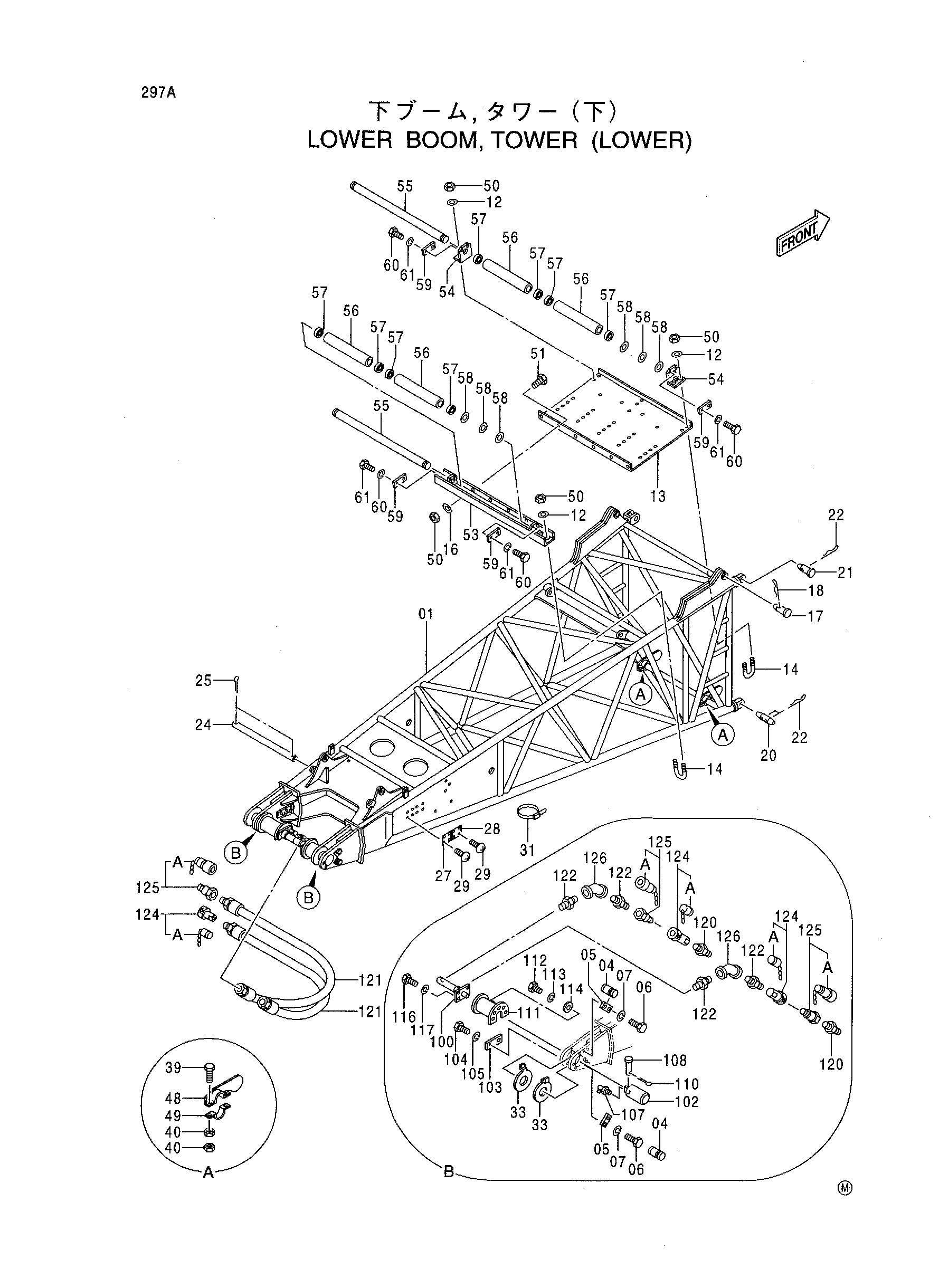

Нижний стрела, башенный (нижний) — HITACHI CX1800

Заводская схема «Нижний стрела, башенный (нижний)» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5005892	Стрела нижний	1
04	4181771	Палец	4
05	X4246	Стопорная пластина	4
06	J901225	Болт	8
07	A590912	Пружинная шайба	8
09	4138998	U-образный болт	2
12	A590110	Плоская шайба	10
13	4263188	Защитный кожух	1
14	4138661	U-образный болт	3
16	J21683	Шайба уклон	6
17	4138994	Палец	2
18	3002554	Стопорный палец	2
20	4252183	Палец	2
21	4048095	Палец	2
22	3006890	Стопорный палец	6
24	4403638	Трубка	1
25	A761080	Шплинт	2
28	4053262	Информационная табличка	1
29	M492564	Приводной винт	8
31	4121859	Ленточный зажим	7
33	4403631	Регулировочная шайба 1.6	8
39	J901030	Болт	4
40	J950010	Гайка	8
48	9747114	Ограничитель	2
49	4374272	Хомут трубки	2
50	M660010	U-образная гайка	16
51	J901028	Болт	6
53	9751362	Стойка	1
54	9751402	Кронштейн	2
55	4409099	Мост	2
56	4409100	Каток направляющая	4
57	4409101	Шариковый подшипник	8
58	4409245	Проставка	6
59	4190907	Стопорная пластина	4
60	J901220	Болт	8
61	A590912	Пружинная шайба	8
100	4275325	Гидроцилиндр масляный	2
102	3082709	Мост	2
103	X4250	Стопорная пластина	2
104	J912050	Болт	4
105	A590920	Пружинная шайба	4
107	J75581	Пресс-маслёнка	2
108	4345687	Палец	2
110	A764025	Шплинт	2
111	8072679	Кронштейн	2
112	J901255	Болт	10
113	A590912	Пружинная шайба	10
114	4086891	Шайба	10
116	J901240	Болт	8
117	A590912	Пружинная шайба	8
120	94-1302	Адаптер	2
121	4254410	Шланг	2
122	94-1702	Адаптер	8
124	4022907	Самоуплотняющееся соединение	4
124A	4072595	Колпачок	1
125	4022908	Самоуплотняющееся соединение	4
125A	4072596	Колпачок	1
126	94-0601	Угловой штуцер	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
