Пилотные гидролинии (6-1) — HITACHI CX1800

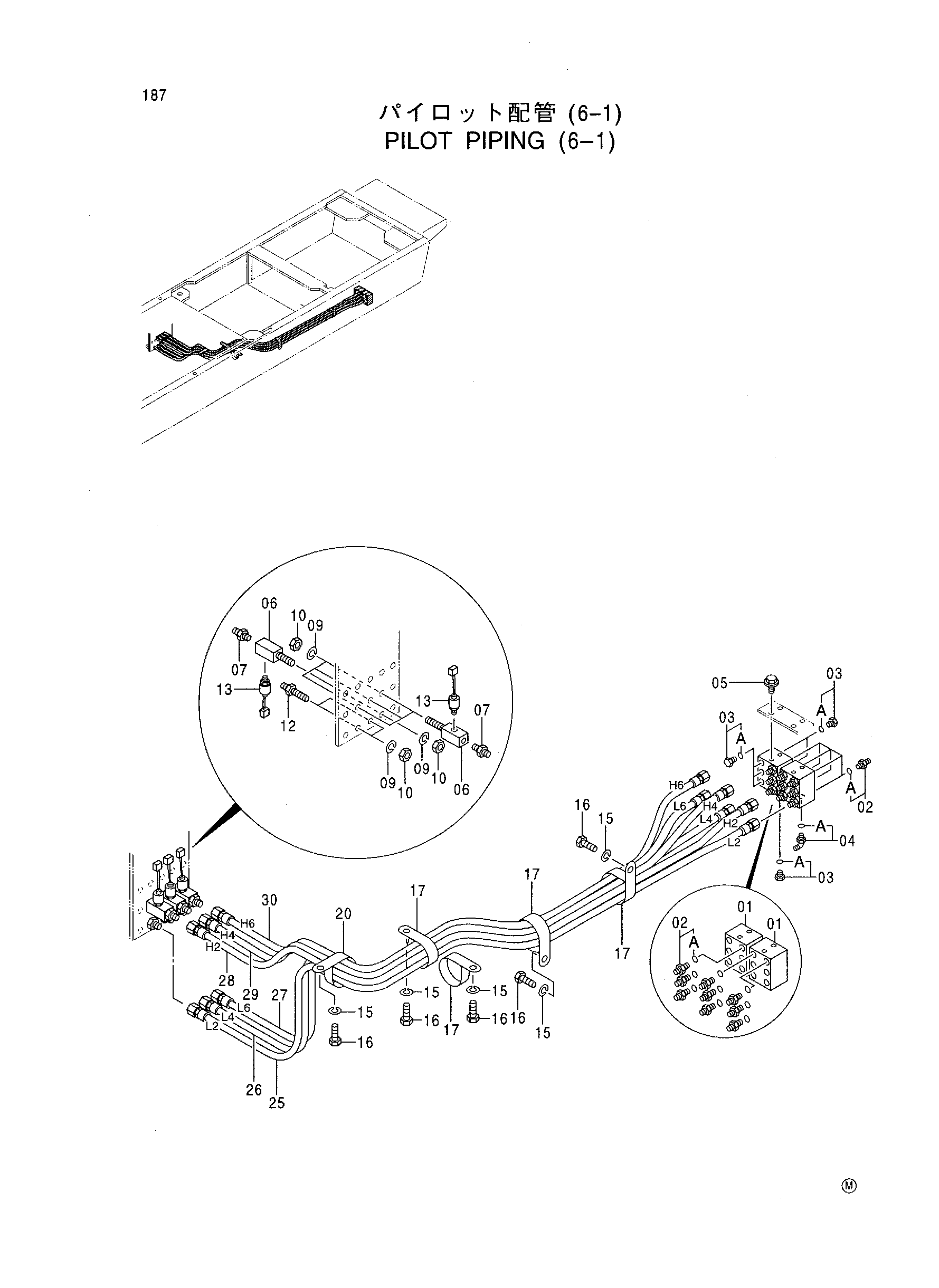

Заводская схема «Пилотные гидролинии (6-1)» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4314477 | Челночный клапан | 2 |
| 02 | 4200467 | Адаптер | 15 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4093624 | Пробка | 6 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4156434 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | J011025 | Болт с шайбой | 4 |
| 06 | 4338545 | Переходник | 4 |
| 07 | 4215648 | Адаптер | 4 |
| 09 | A590916 | Пружинная шайба | 8 |
| 10 | 4202531 | Гайка | 8 |
| 12 | 4317426 | Адаптер | 4 |
| 13 | 4286171 | Датчик давления | 4 |
| 15 | A590910 | Пружинная шайба | 5 |
| 16 | J901020 | Болт | 5 |
| 17 | 4204136 | Зажим | 4 |
| 20 | 4190265 | Зажим | 1 |
| 25 | 4357987 | Шланг | 1 |
| 26 | 4357987 | Шланг | 1 |
| 27 | 4357987 | Шланг | 1 |
| 28 | 4357987 | Шланг | 1 |
| 29 | 4357987 | Шланг | 1 |
| 30 | 4357987 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
