Поворот блокировка (2) — HITACHI CX1800

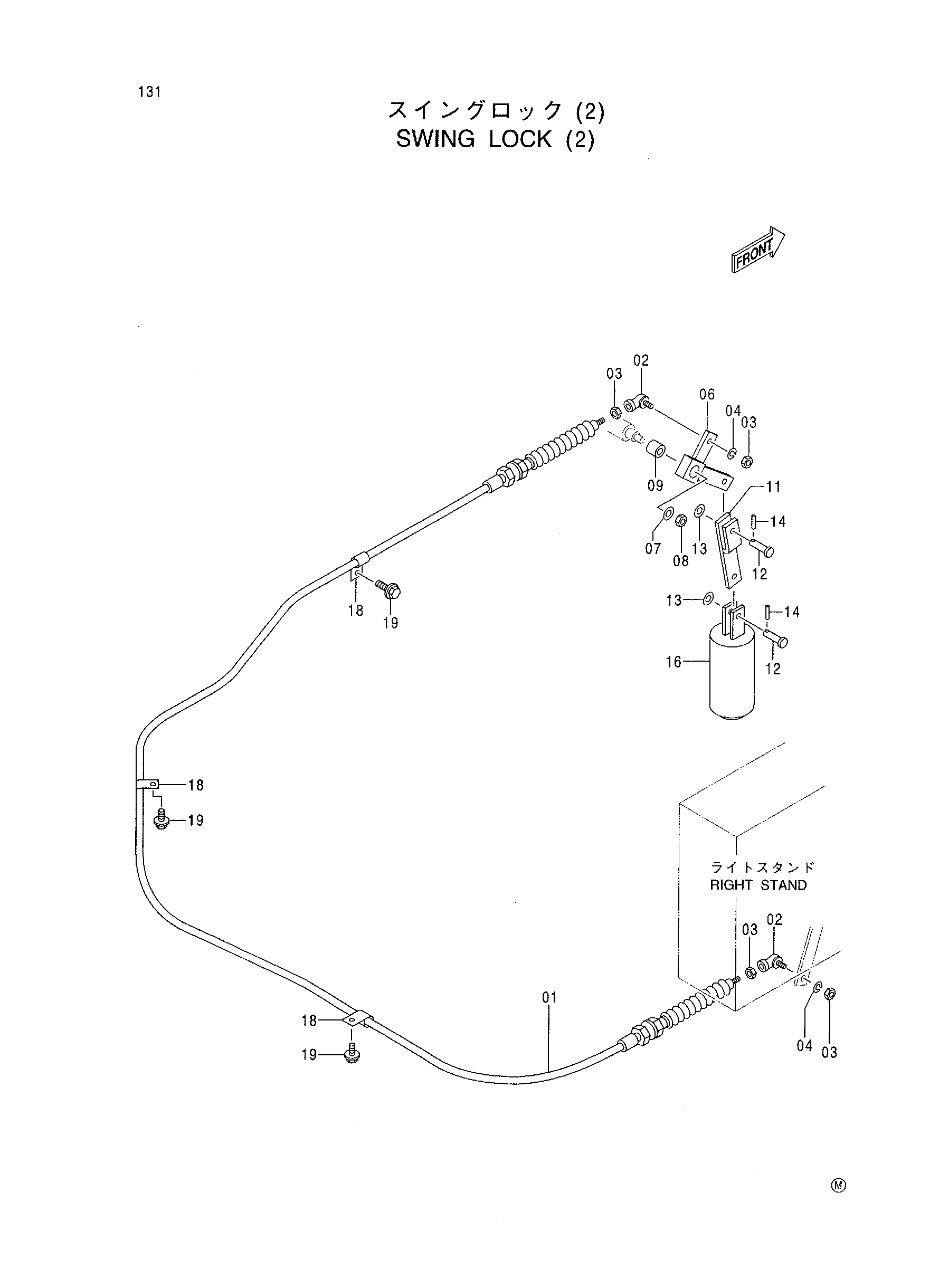

Заводская схема «Поворот блокировка (2)» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4118325 | Трос управления | 1 |
| 02 | 4056017 | Шарнир | 2 |
| 03 | M500605 | Гайка | 4 |
| 04 | A590906 | Пружинная шайба | 2 |
| 06 | 9748771 | Рычаг | 1 |
| 07 | J217083 | Шайба | 1 |
| 08 | M660010 | U-образная гайка | 1 |
| 09 | 4075781 | Втулка | 1 |
| 11 | 9748770 | Тяга | 1 |
| 12 | 4316962 | Палец | 2 |
| 13 | A590110 | Плоская шайба | 2 |
| 14 | 4022698 | Стопорный палец | 2 |
| 16 | 9746754 | Стопорный палец | 1 |
| 18 | 4190271 | Зажим | 3 |
| 19 | J021020 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
