Лебёдка — HITACHI CX1800

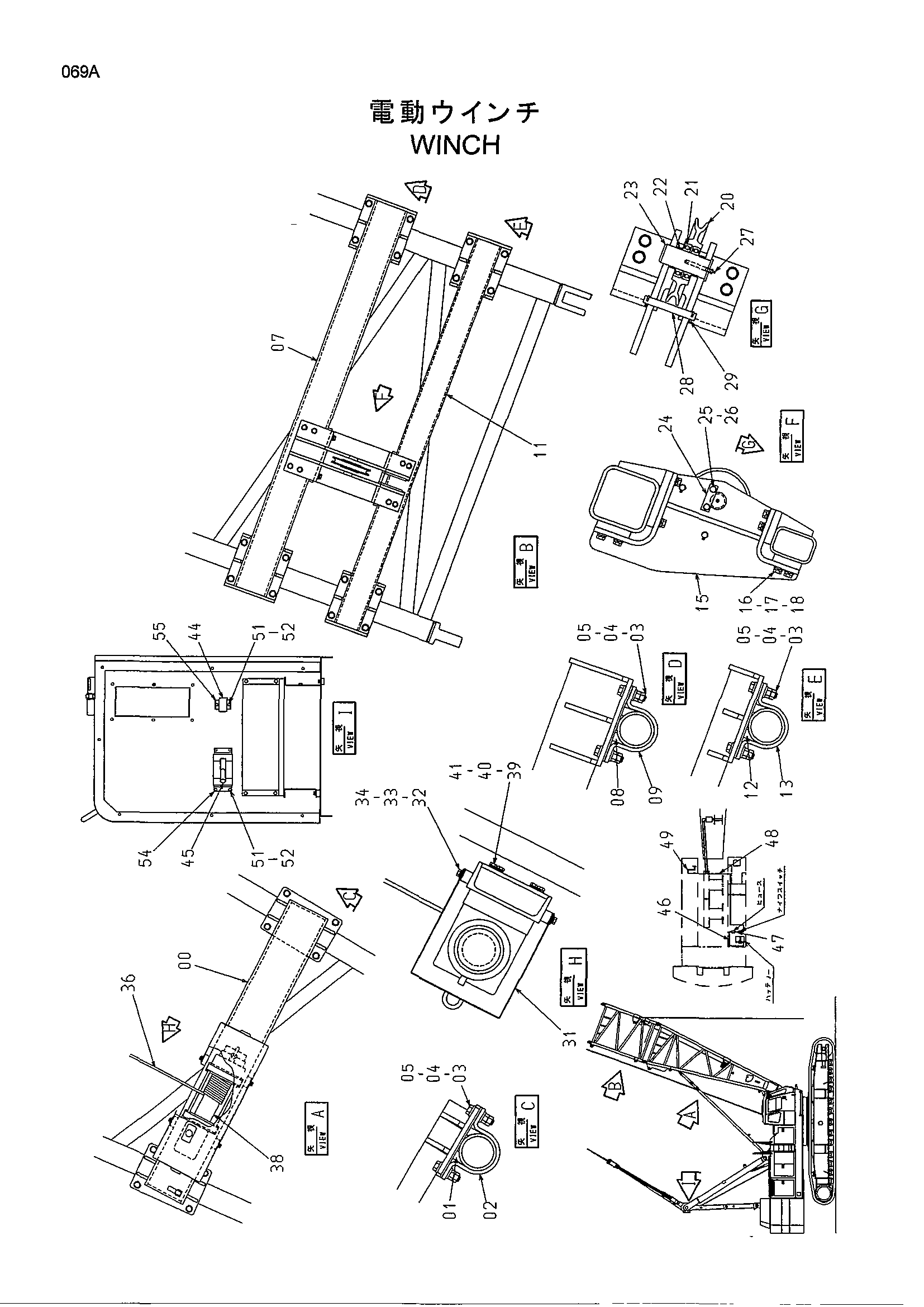

Заводская схема «Лебёдка» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038783 | Кронштейн | 1 |
| 01 | 8079334 | Кронштейн | 2 |
| 02 | 3089858 | Хомут | 2 |
| 03 | J922085 | Болт | 24 |
| 04 | J222020 | Шайба | 48 |
| 05 | J950020 | Гайка | 48 |
| 07 | 7038788 | Кронштейн | 1 |
| 08 | 8079335 | Кронштейн | 2 |
| 09 | 3089860 | Хомут | 2 |
| 11 | 7038789 | Кронштейн | 1 |
| 12 | 8080833 | Кронштейн | 2 |
| 13 | 3089859 | Хомут | 2 |
| 15 | 7038794 | Кронштейн канатный блок | 1 |
| 16 | J921645 | Болт | 16 |
| 17 | A590916 | Пружинная шайба | 16 |
| 18 | J222016 | Шайба | 16 |
| 20 | 4121582 | Канатный блок | 1 |
| 21 | 4116834 | Подшипник шарик. | 2 |
| 22 | 4440361 | Проставка | 2 |
| 23 | 4440359 | Палец | 1 |
| 24 | X4246 | Стопорная пластина | 1 |
| 25 | J901225 | Болт | 2 |
| 26 | A590912 | Пружинная шайба | 2 |
| 27 | J75481 | Пресс-маслёнка | 1 |
| 28 | 4440362 | Палец | 2 |
| 29 | A764040 | Шплинт | 4 |
| 31 | 6019354 | Крышка | 1 |
| 32 | J901230 | Болт | 4 |
| 33 | A590912 | Пружинная шайба | 4 |
| 34 | 449490 | Шайба | 4 |
| 36 | 4440580 | Канат провод | 1 |
| 38 | 4440824 | Лебёдка | 1 |
| 39 | J901212 | Болт | 8 |
| 40 | A590912 | Пружинная шайба | 8 |
| 41 | A590112 | Плоская шайба | 8 |
| 44 | 4441912 | Держатель предохранитель | 1 |
| 45 | 4441917 | Выключатель | 1 |
| 46 | 4441928 | Жгут проводов | 1 |
| 47 | 4441929 | Жгут проводов | 1 |
| 48 | 4441930 | Жгут проводов | 1 |
| 49 | 4441931 | Жгут проводов | 1 |
| 50 | 4441932 | Предохранитель | 5 |
| 51 | J900816 | Болт | 6 |
| 52 | A590908 | Пружинная шайба | 6 |
| 54 | 4441957 | Седло винта | 1 |
| 55 | 4441958 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
