Гидролинии хода — HITACHI CX1800

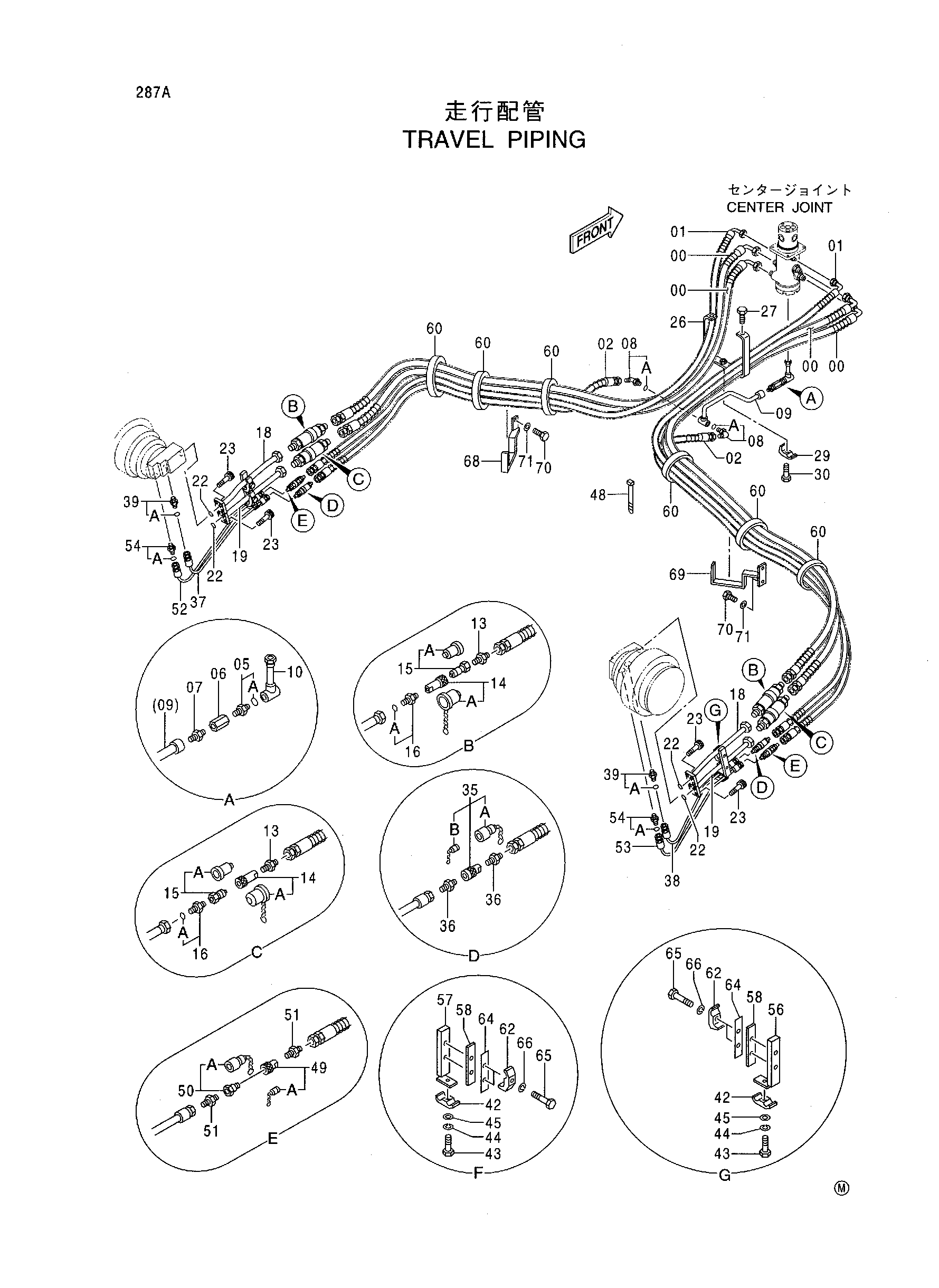

Заводская схема «Гидролинии хода» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4401925 | Шланг | 4 |
| 01 | 4401926 | Шланг | 2 |
| 02 | 4401927 | Шланг | 2 |
| 05 | 4371030 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 9034570 | Обратный клапан | 1 |
| 07 | 94-1303 | Адаптер | 1 |
| 08 | 4037760 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 8072302 | Трубка | 1 |
| 10 | 9750229 | Трубка | 1 |
| 13 | 4371042 | Адаптер | 4 |
| 14 | 4141056 | Самоуплотняющееся соединение | 4 |
| 14A | 4141798 | Колпачок | 1 |
| 15 | 4141057 | Самоуплотняющееся соединение | 4 |
| 15A | 4141799 | Колпачок | 1 |
| 16 | 4371043 | Адаптер | 4 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 9750213 | Трубка | 2 |
| 19 | 9750214 | Трубка | 2 |
| 22 | A811035 | Уплотнительное кольцо | 4 |
| 23 | M341236 | Болт с внутренним шестигранником | 16 |
| 26 | 9750228 | Кронштейн | 1 |
| 27 | J011245 | Болт с шайбой | 2 |
| 29 | 4190125 | Хомут трубки | 1 |
| 30 | J011260 | Болт с шайбой | 1 |
| 35 | 4054613 | Клапан быстрый | 2 |
| 35A | 4330194 | Пылезащитный колпачок | 1 |
| 35B | 4330195 | Пробка | 1 |
| 36 | 94-1303 | Адаптер | 4 |
| 37 | 9730706 | Трубка | 1 |
| 38 | 9730707 | Трубка | 1 |
| 39 | 4042032 | Адаптер | 2 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 4202559 | Хомут трубки | 2 |
| 43 | J901045 | Болт | 2 |
| 44 | A590910 | Пружинная шайба | 2 |
| 45 | A590110 | Плоская шайба | 2 |
| 48 | 4044883 | Хомут | 8 |
| 49 | 4022907 | Самоуплотняющееся соединение | 2 |
| 49A | 4072595 | Колпачок | 1 |
| 50 | 4022908 | Самоуплотняющееся соединение | 2 |
| 50A | 4072596 | Колпачок | 1 |
| 51 | 94-1302 | Адаптер | 4 |
| 52 | 9730704 | Трубка | 1 |
| 53 | 9730705 | Трубка | 1 |
| 54 | 4042031 | Адаптер | 2 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 9737330 | Сиденье | 1 |
| 57 | 9737331 | Сиденье | 1 |
| 58 | 4278040 | Регулировочная шайба | 4 |
| 60 | 4077322 | Лента | 6 |
| 62 | 4190127 | Хомут трубки | 4 |
| 64 | 4262968 | Регулировочная шайба | 6 |
| 65 | J901285 | Болт | 4 |
| 66 | A590912 | Пружинная шайба | 4 |
| 68 | 9735745 | Клумп | 1 |
| 69 | 9735746 | Клумп | 1 |
| 70 | J901020 | Болт | 4 |
| 71 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
