Ступень трубопроводы — HITACHI CX1800

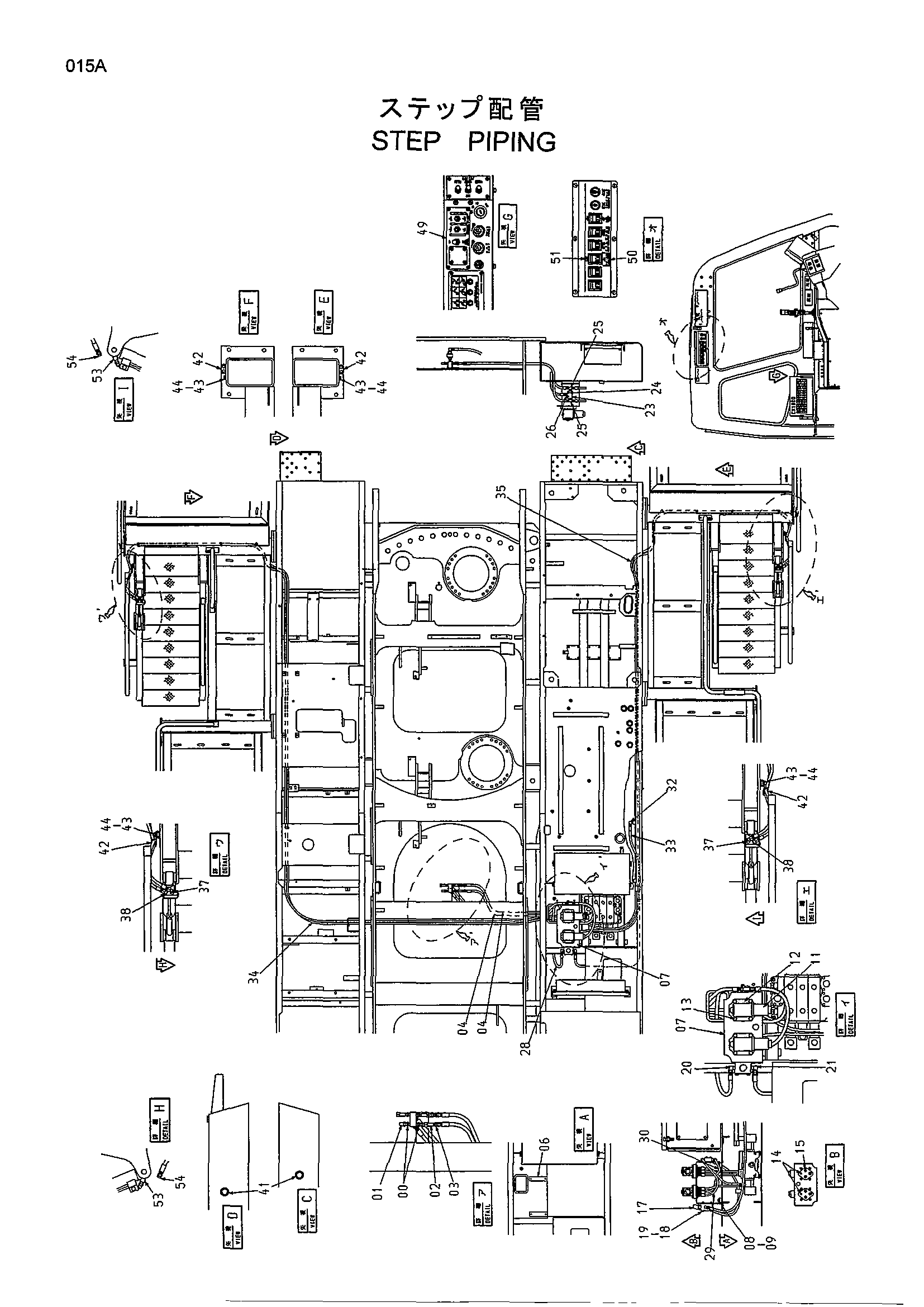

Заводская схема «Ступень трубопроводы» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	94-1701	Адаптер	4
01	4025603	Самоуплотняющееся соединение	5
02	4025602	Самоуплотняющееся соединение	5
03	4154651	Адаптер	2
04	4327981	Шланг	2
06	4439430	Седло винта	2
07	8080617	Кронштейн	1
08	J901020	Болт	4
09	A590910	Пружинная шайба	4
11	4361100	Электромагнитный клапан	2
12	4425584	Коллектор	2
13	J011045	Болт с шайбой	8
14	94-2023	Пробка	2
15	4156430	Адаптер	6
17	4355783	Предохранительный клапан	1
18	J900880	Болт	4
19	A590908	Пружинная шайба	4
20	4182734	Угловой штуцер	1
21	4154657	Угловой штуцер	1
23	4203447	Челночный клапан	1
24	J010845	Болт с шайбой	2
25	4203163	Тройник	2
25A	957366	Уплотнительное кольцо	1
26	4200465	Адаптер	1
26A	957366	Уплотнительное кольцо	1
28	4327974	Шланг	1
29	4327970	Шланг	1
30	4327968	Шланг	1
32	4154671	Угловой штуцер	1
32A	4509180	Уплотнительное кольцо	1
33	4404125	Шланг	1
34	4439686	Шланг	2
35	4439684	Шланг	2
37	4015427	Адаптер	2
38	4154655	Угловой штуцер	4
41	4207839	Резиновая втулка	2
42	4190266	Зажим	8
43	J901016	Болт	8
44	A590910	Пружинная шайба	8
46	4044420	Защитный кожух	10
49	7038696	Крышка	1
50	4439438	Информационная табличка	1
51	4439439	Информационная табличка	1
53	4177307	Унион	4
54	4222075	Пробка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
