Крюк 150T — HITACHI CX1800

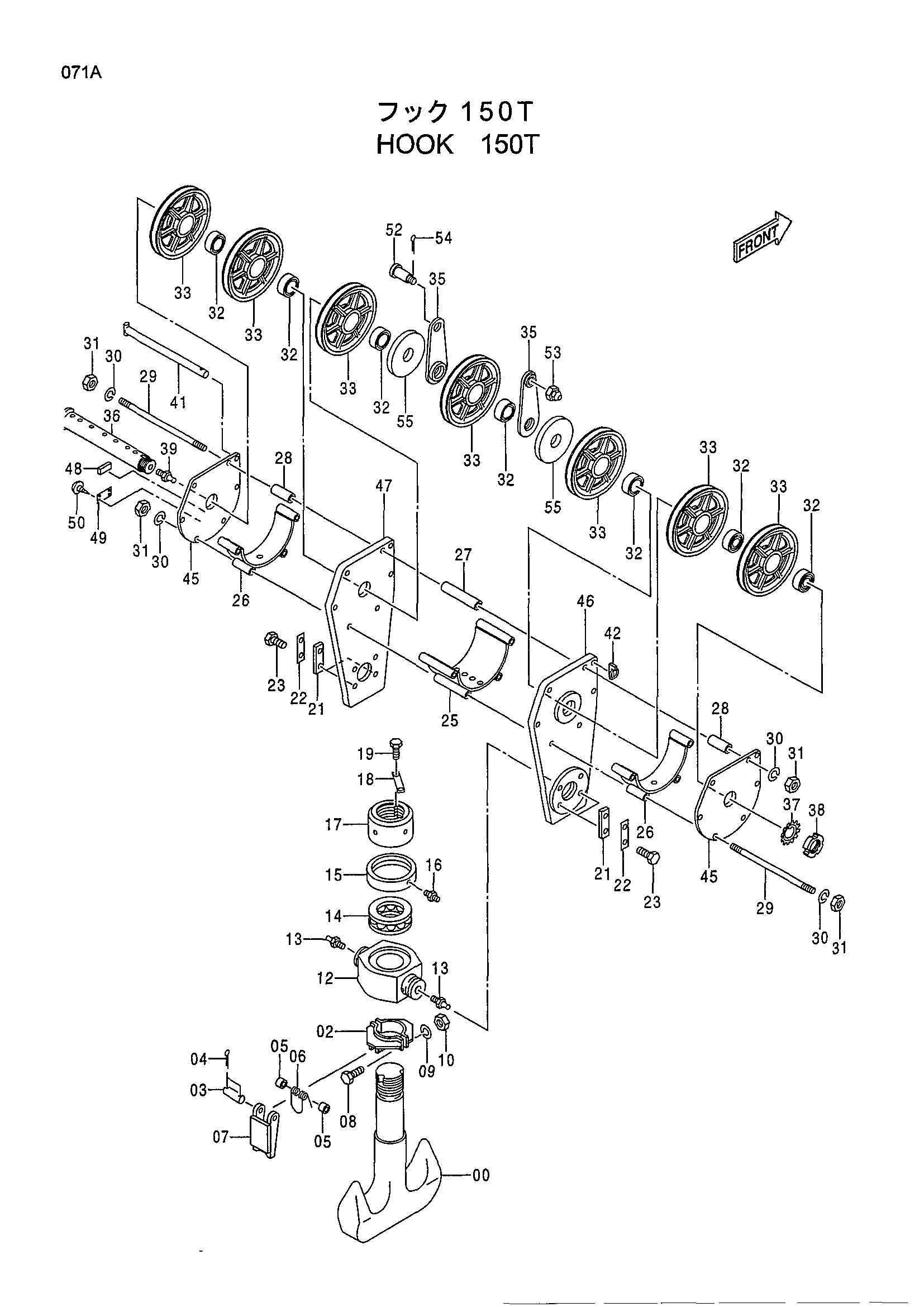

Заводская схема «Крюк 150T» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9193147	Крюк 150T	1
00	2042510	Крюк	1
02	8072661	Лента	2
03	4098428	Палец	2
04	A766036	Шплинт	4
05	4143788	Проставка	2
06	4098429	Пружина торсион	2
07	8072662	Кронштейн	2
08	M211656	Болт	2
09	A590916	Пружинная шайба	2
10	J951016	Гайка	2
12	3081321	Труннион	1
13	J75482	Пресс-маслёнка	2
14	4119403	Шариковый подшипник	1
15	4403305	Крышка подшипник.	1
16	J75481	Пресс-маслёнка	1
17	3081322	Гайка рооуд	1
18	4100098	Стопорная шайба	1
19	4120046	Болт	2
21	4098425	Стопорная пластина	4
22	4100098	Стопорная шайба	4
23	J932455	Болт	8
25	8072663	Направляющая каната	1
26	8072664	Направляющая каната	2
27	4403306	Проставка	2
28	4403307	Проставка	4
29	4403308	Болт	6
30	A590924	Пружинная шайба	12
31	J951024	Гайка	12
32	4361339	Роликовый подшипник	7
33	3016549	Канатный блок	7
35	8026404	Тяга	2
36	3081323	Мост	1
37	4101152	Шайба подшипник.	1
38	4101151	Гайка подшипник.	1
39	J75482	Пресс-маслёнка	2
41	9750479	Палец	1
42	4001834	Палец кольцо	1
45	3021170	Пластина	2
46	7034061	Пластина	1
47	7034062	Пластина	1
48	4100955	Пластина	1
49	495652	Информационная табличка	1
50	M492564	Приводной винт	4
52	4143792	Палец	1
53	M544225	Корончатая гайка	1
54	A768080	Шплинт	1
55	4403309	Проставка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
