Крышка (3) — HITACHI CX1800

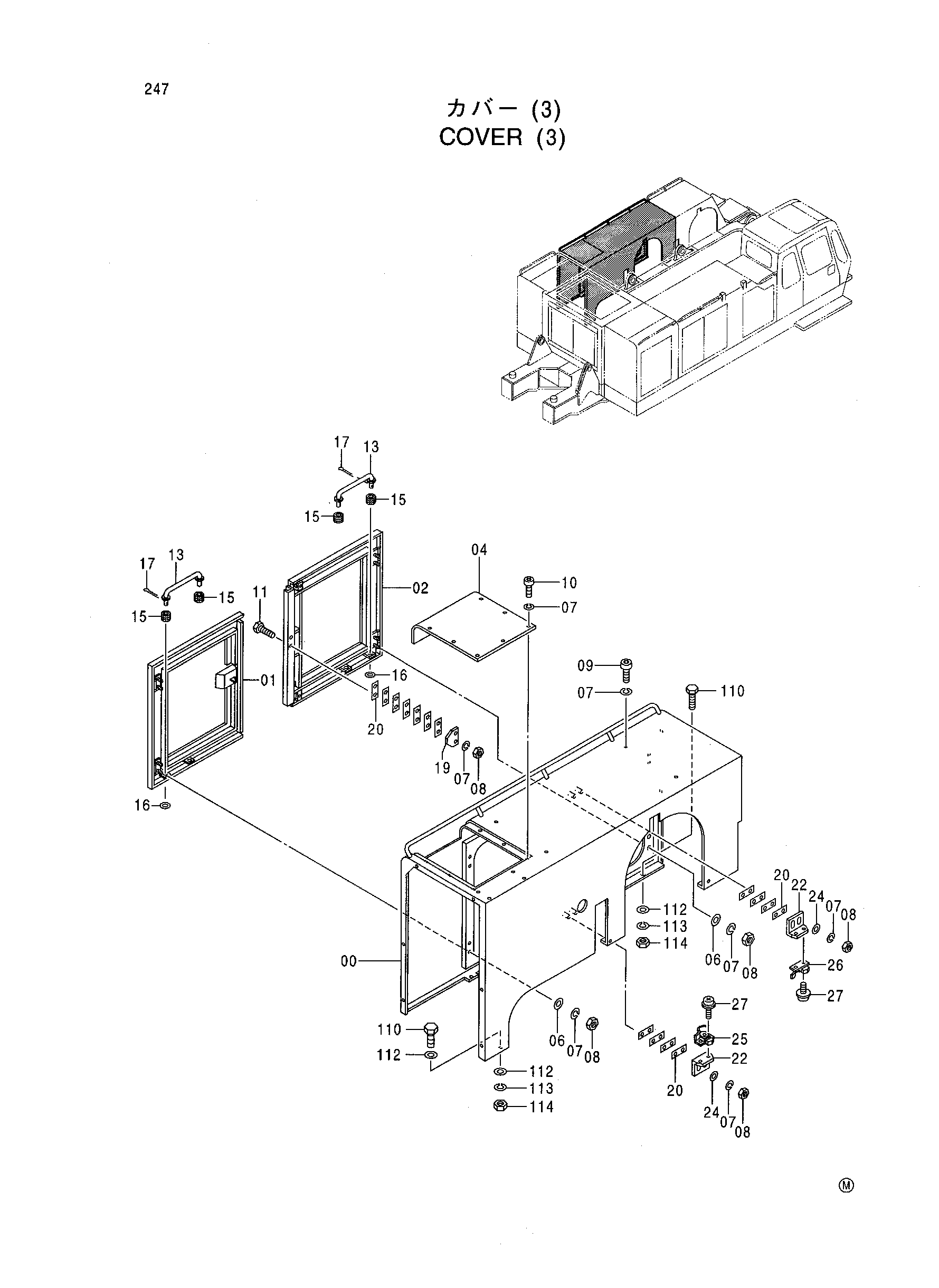

Заводская схема «Крышка (3)» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005965 | Крышка | 1 |
| 01 | 7031695 | Дверь | 1 |
| 02 | 7031696 | Дверь | 1 |
| 04 | 7031702 | Рооф | 1 |
| 06 | A590110 | Плоская шайба | 8 |
| 07 | A590910 | Пружинная шайба | 29 |
| 08 | J950010 | Гайка | 14 |
| 09 | 4330985 | Болт | 4 |
| 10 | 4330985 | Болт | 11 |
| 11 | J901028 | Болт | 2 |
| 13 | 9742293 | Стойка | 2 |
| 15 | 4330808 | Резиновая втулка | 4 |
| 16 | A590108 | Плоская шайба | 2 |
| 17 | A762013 | Шплинт | 2 |
| 19 | 4330979 | Замок | 1 |
| 20 | 4330984 | Регулировочная шайба | 15 |
| 22 | 4346147 | Кронштейн | 2 |
| 24 | J217083 | Шайба | 4 |
| 25 | 4346579 | Замок | 1 |
| 26 | 4346580 | Замок | 1 |
| 27 | J680412 | Винт с шайбой | 4 |
| 110 | J901230 | Болт | 8 |
| 112 | 449490 | Шайба | 10 |
| 113 | A590912 | Пружинная шайба | 8 |
| 114 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
